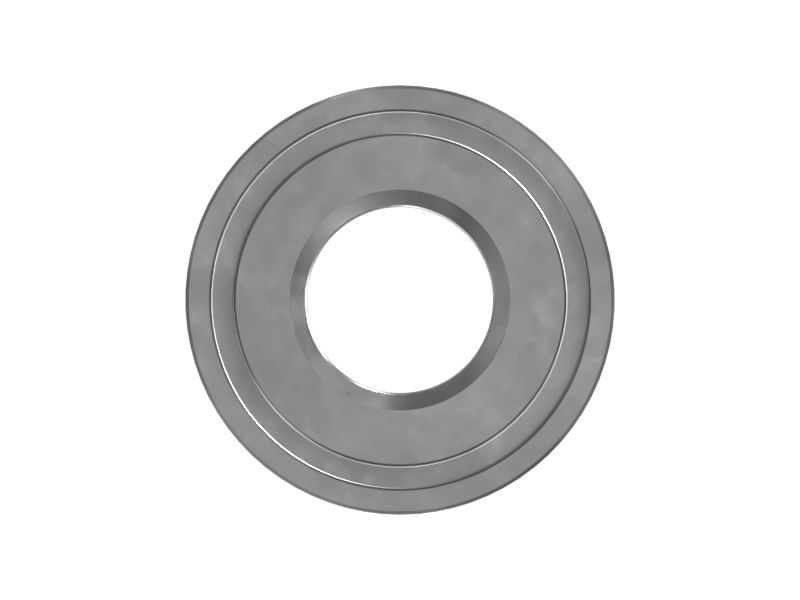

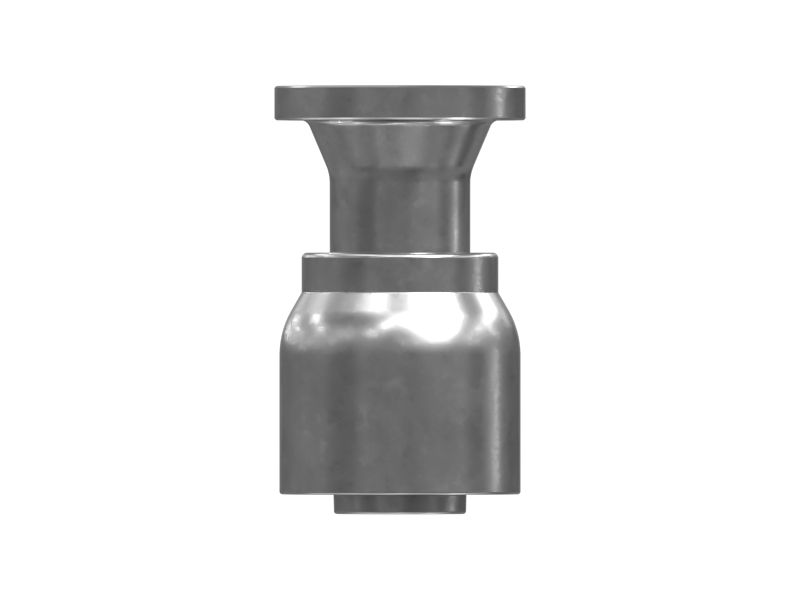

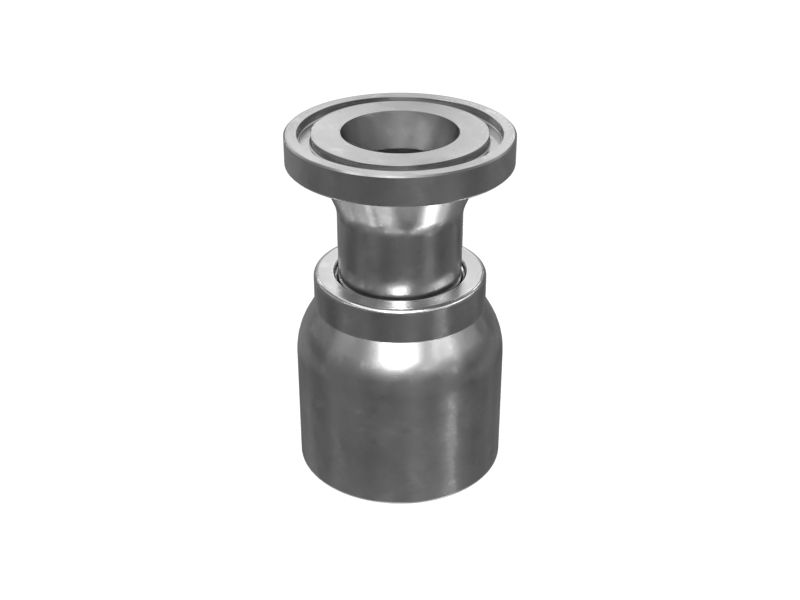

423-5073: Глухая муфта

Спиральная глухая муфта XN Cat® — прямая с кодом 61

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 423-5073

Соединения с головкой с фланцем (код 61) соответствуют требованиям SAE J518, код 61, или превосходят их. Диапазон максимального рабочего давления соединений с головкой с фланцем (код 61) составляет 3000–5000 фнт/кв. дюйм в зависимости от размера.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 423-5073

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: Прямые
Тип разъема: ФЛАНЕЦ -32 С КОДОМ 61
Длина (мм): 122
Длина (дюймы): 4,8
Коэффициент срезания (мм): 65
Коэффициент срезания (дюймы): 2,56
Рекомендуемый размер шланга (мм): 38,1
Рекомендуемый размер шланга (дюймы): 1,5
Совместимые материалы: SAE 100R12
Тип уплотнения: NBR 4J-0527, FKM 291-8222
Описание: Глухая муфта 24ХN4
Назначение: Глухая муфта для использования с гидравлическим ш
