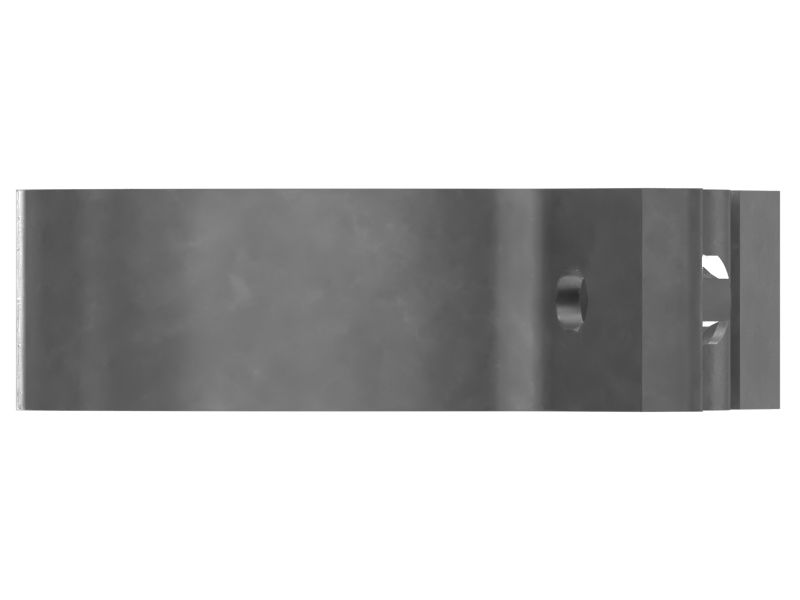

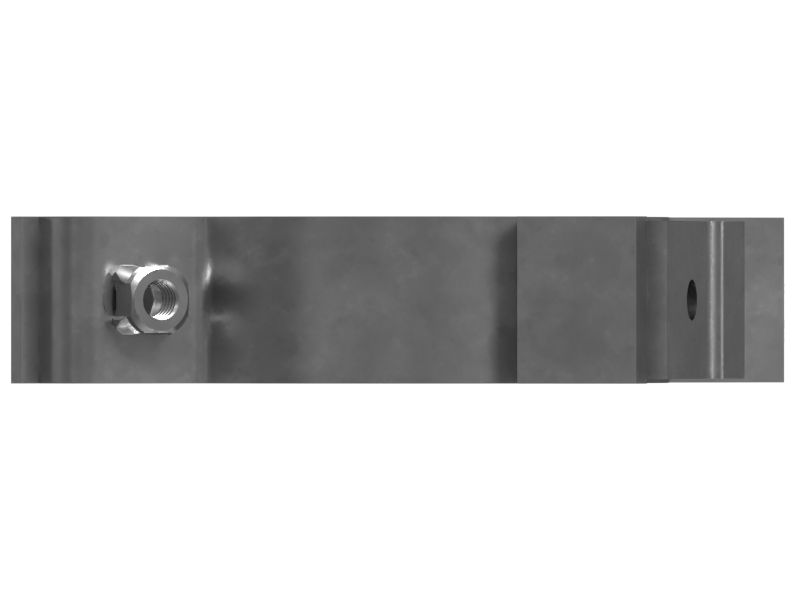

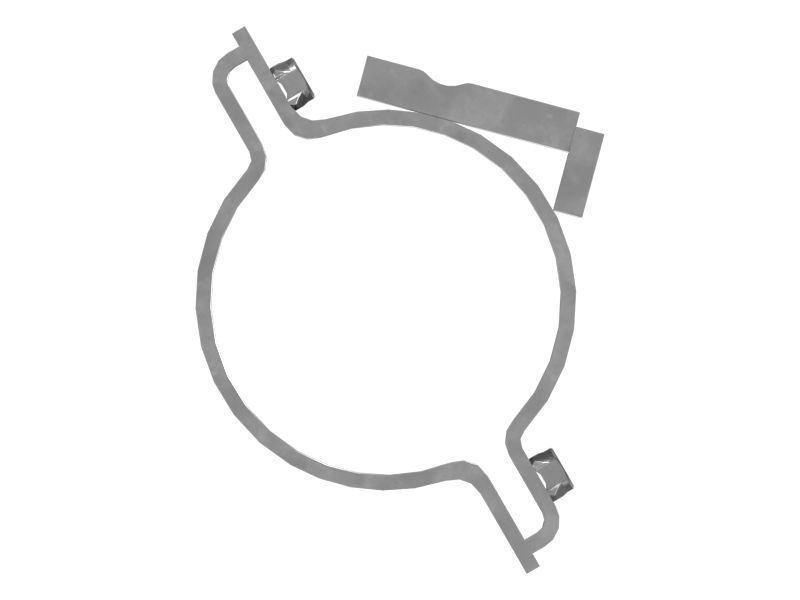

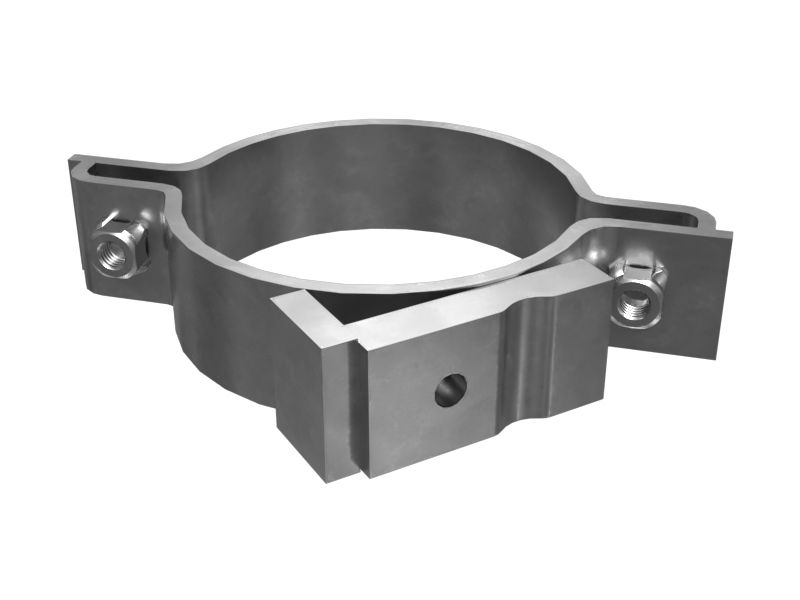

422-9131: Опора цилиндра (верхняя и нижняя)
Опора цилиндра Cat® (верхняя и нижняя) для цилиндра с НД 120 мм, резьба M10
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 422-9131
Описание:
Опора (хомут) (номер по каталогу 422-9131) используется для крепления зажима трубки и кронштейна к гидроцилиндру. Эта опора используется по мере необходимости в линейках продукции Cat.
Характеристики:
• Крепление с помощью приварных гаек M10
• Конфигурация: отверстие и лапка
• Внутренний диаметр: 120 мм (4,72 дюйма)
• Габаритная длина: 210 мм (8,27 дюйма)
• Ширина: 40 мм (1,57 дюйма)
• Расстояние между монтажными отверстиями: 160 мм (6,32 дюйма)
• Размер отверстия: 12 мм (0,47 дюйма) (2 шт.)
• Резьба: M10x1,5 (3 шт.)
Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 422-9131
-
Размер отверстия (дюймы): 0,47 (2 шт.)
-
Размер отверстия (мм): 12 (2 шт.)
-
Внутренний диаметр (дюймы): 4,72
-
Внутренний диаметр (мм): 120
-
Материал: сталь
-
Тип: отверстие и лапка
-
Размер резьбы (мм): M10X1,5 (3 шт.)
-
Ширина (дюймы): 1,60
-
Ширина (мм): 40
