421-0030: Опорная плита (кронштейн)

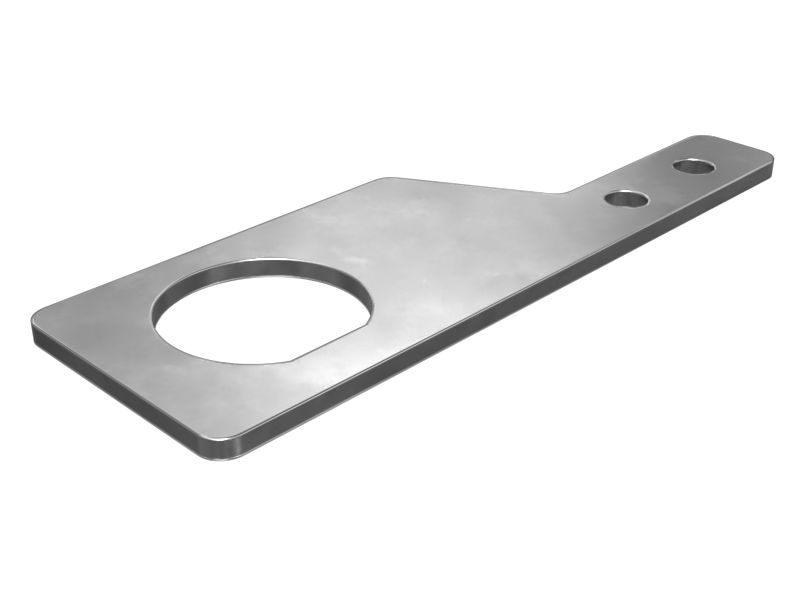

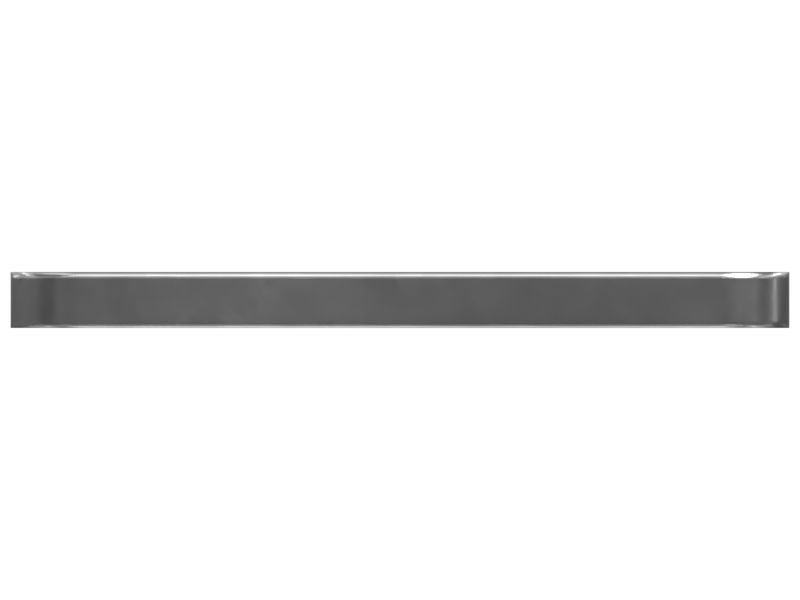

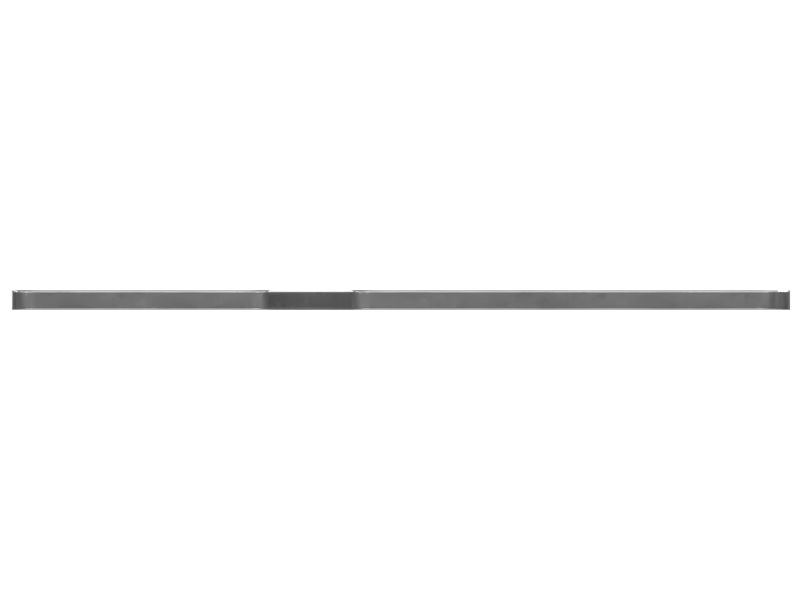

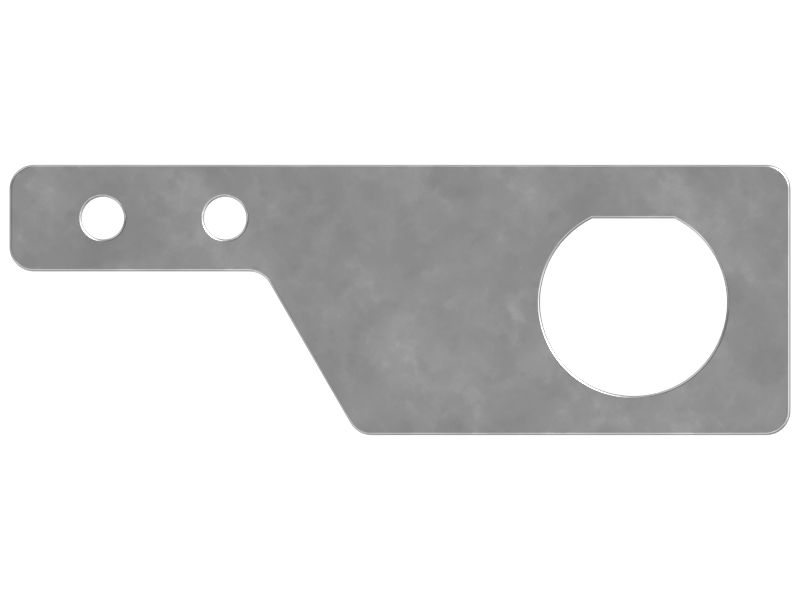

Опорная плита Cat® (кронштейн) для жгута проводов рабочего инструмента, Д X Ш X Т: 162 X 56 X 4 мм

Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 421-0030

Описание:
Плита (номер по каталогу 421-0030) крепится болтами к крышке соединительной муфты в сборе и предназначена для установки разъема жгута проводов рабочего инструмента к подъемному рычагу на некоторых моделях мини-погрузчиков, погрузчиков повышенной проходимости и гусеничных мини-погрузчиков.

Характеристики:
• Материал: сталь
• Цвет: Желтый Cat
• Длина: 162 мм (6,38 дюйма)
• Ширина: 56 мм (2,21 дюйма)
• Толщина материала: 4 мм (0,157 дюйма)
• Применяется с крепежными деталями 1-1/2-18.

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 421-0030

  • Цвет: Желтый Cat

  • Размер отверстия (дюймы): 0,35

  • Высота (мм): 56

  • Размер отверстия (мм): 39

  • Высота (дюймы): 2,2

  • Длина (дюймы): 6,38

  • Длина (мм): 162

  • Толщина материала (мм): 4

  • Толщина материала (дюймы): 0,16

  • Материал: сталь,Углеродистая сталь

  • Толщина (дюймы): 0,16

  • Толщина (мм): 4

  • Ширина (дюймы): 2,21

  • Ширина (мм): 56

  • Масса (кг): 0,18

  • Масса (фунты): 0,39

Совместимые модели для номера по каталогу 421-0030

COMPACT TRACK LOADER

239D 249D 239D3 249D3

SKID STEER LOADER

226D 232D 232D3 226D3 249D3
