Переходник топливного бака (заливная горловина)

420-9749: Переходник топливного бака (заливная горловина)

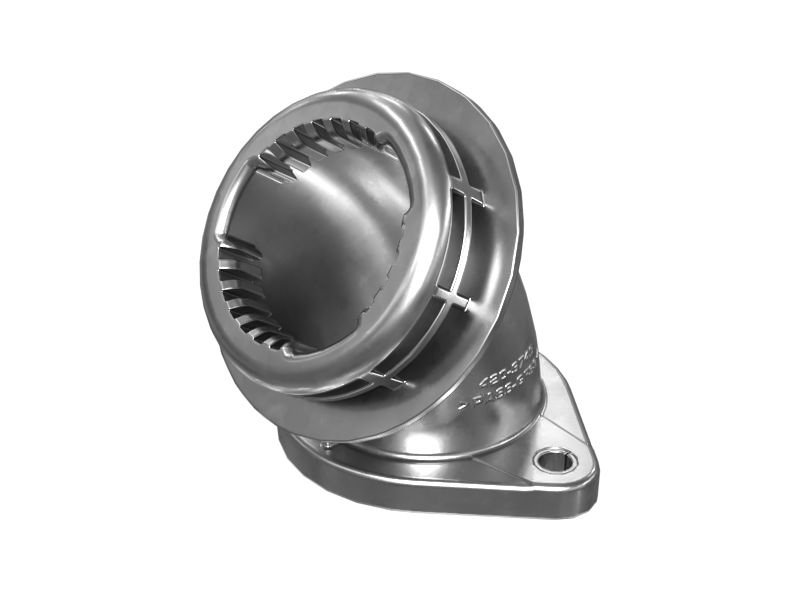

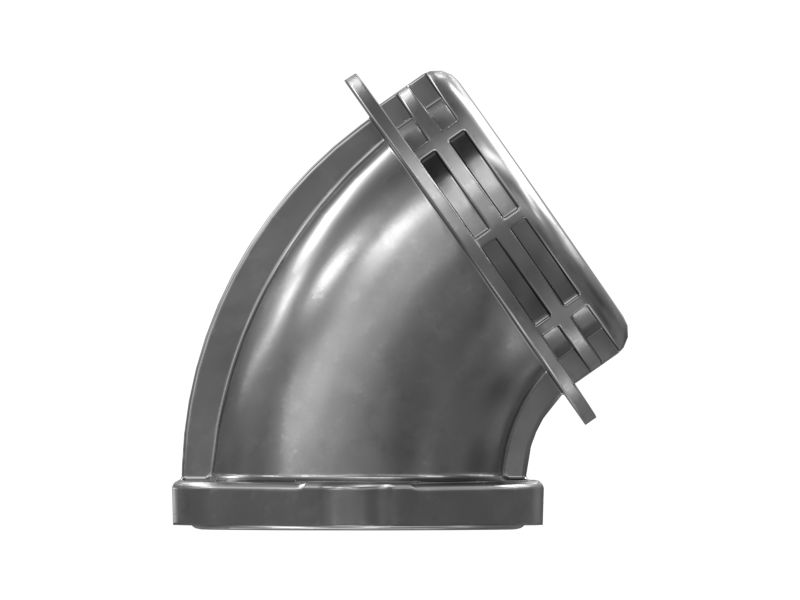

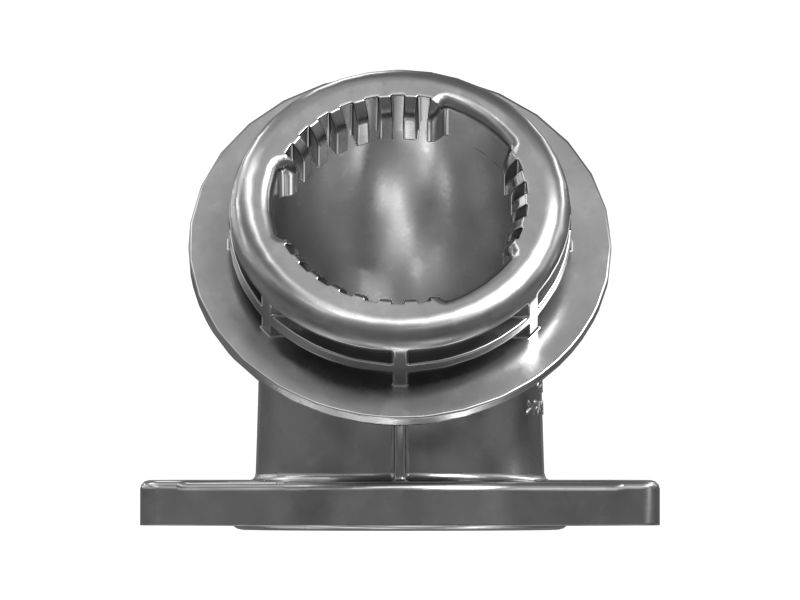

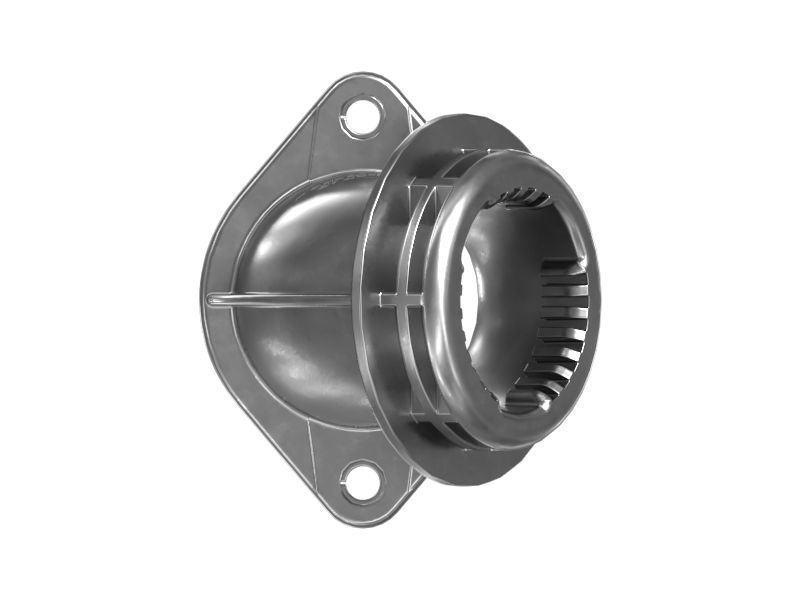

Переходник топливного бака Cat® (заливная горловина), Д Х Ш Х В: 118 X 106 X 104 мм

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 420-9749

Описание:
Переходник (420-9749) крепится к топливного баку и обеспечивает надежную посадку крышки топливного бака.

Характеристики:
• Нейлоновый заливной переходник с уплотнительным кольцом
• Фланцевое крепление с 2 болтами
• Расстояние между отверстиями фланца: 94 мм (3,70 дюйма)
• Размер отверстия: 8,8 мм (0,35 дюйма) (2 шт.)
• Габаритная длина: 118 мм (4,65 дюйма)
• Габаритная ширина: 106 мм (4,17 дюйма)
• Габаритная высота: 104 мм (4,09 дюйма)

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 420-9749

Габаритная длина (мм): 118
Габаритная ширина (мм): 106
Общая высота (мм): 104
Размер отверстия (мм): 8.8 (2 шт.)
Расстояние между отверстиями фланца (мм): 94
Габаритная длина (дюймы): 4,65
Габаритная ширина (дюймы): 4,17
Общая высота (дюймы): 4,09
Размер отверстия (дюймы): 0,35 (2 шт.)
Расстояние между отверстиями фланца (дюймы): 3,7
Material: Carbon Steel,Polyamide Plastic,Nitrile / NBR / HN

420-9749: Переходник топливного бака (заливная горловина)

Схема

Описание для номера по каталогу 420-9749

Технические характеристики номера по каталогу 420-9749

Совместимые модели для номера по каталогу 420-9749

COMPACT TRACK LOADER

239D 249D

SKID STEER LOADER

226D 232D
