Датчик частоты вращения 20 В
Датчик частоты вращения 20 В

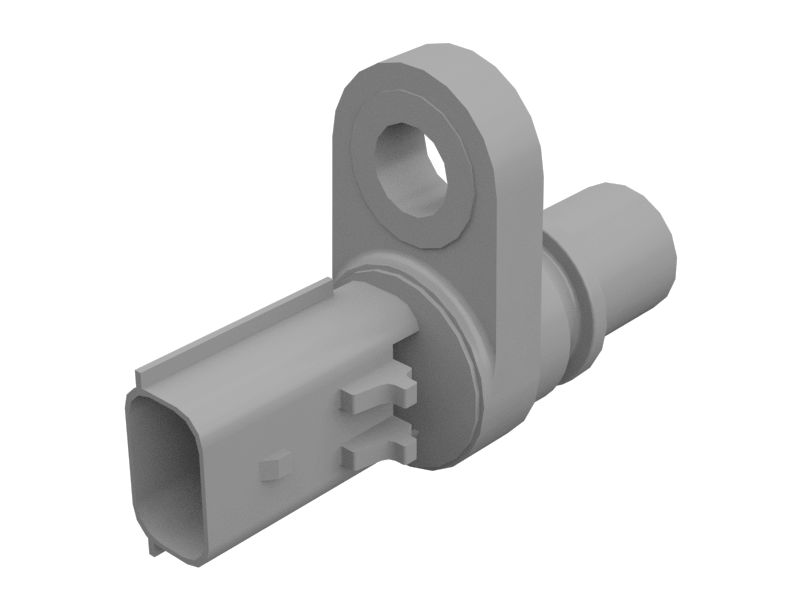

419-4942: Датчик частоты вращения 20 В

Этот датчик Cat® измеряет частоту вращения ведущего моста автомобиля и передает данные в систему кон

Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 419-4942

Описание:
Cat двух датчиков на эффекте Холла имеют 2 элемента Холла. Элементы расположены на разных местах, чтобы создать волновую форму, друг от друга на 90° (электрических градусов). Целевая шестерня должна быть спроектирована так, чтобы соответствовать интервалам между ячейками Холла или между ячейками Холла, чтобы соответствовать расстояние между зубьями целевой передачи. Таким образом, можно обнаружить направление. Сигнал A ведет сигнал B и наоборот.

Характеристики:
• Два элемента холла
• Два выхода, 4 провода (питание, возврат, сигнал A, сигнал B)
• Фазовый сдвиг между двумя выходными сигналами обеспечивает направление
• Выпускается только с фиксированной длиной носа

Назначение:
• Используется там, где требуется определение нулевой скорости или скорости, близкой к нулевой.
• Рулевое управление, гидромотор

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 419-4942

  • Габаритная длина (дюймы): 2,19

  • Длина вставки (дюймы): 1,08

  • Габаритная длина (мм): 55,5

  • Диаметр отверстия (мм): 18,6

  • Длина вставки (мм): 27,5

  • Диаметр отверстия (дюймы): 0,73

  • Material: Polyamide Plastic,Alloy Steel

Совместимые модели для номера по каталогу 419-4942

ARTICULATED TRUCK

740 GC 745 725 730 735 725C2 735C 740C 745C 730C2 EJECTOR

EJECTOR TRUCK

740 730C2 EJ
