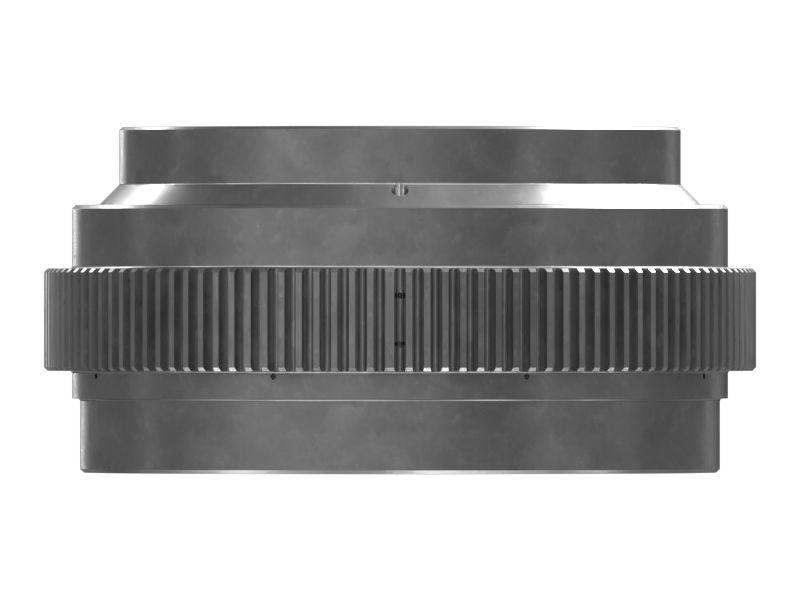

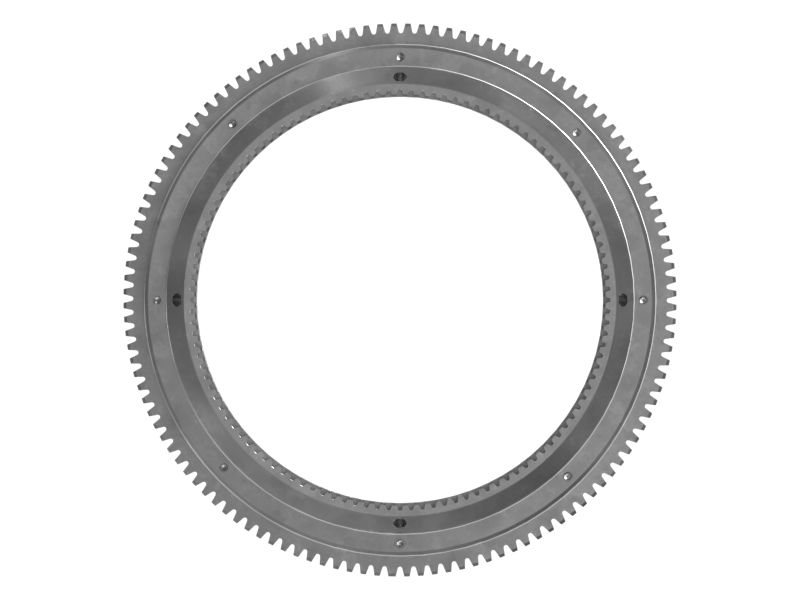

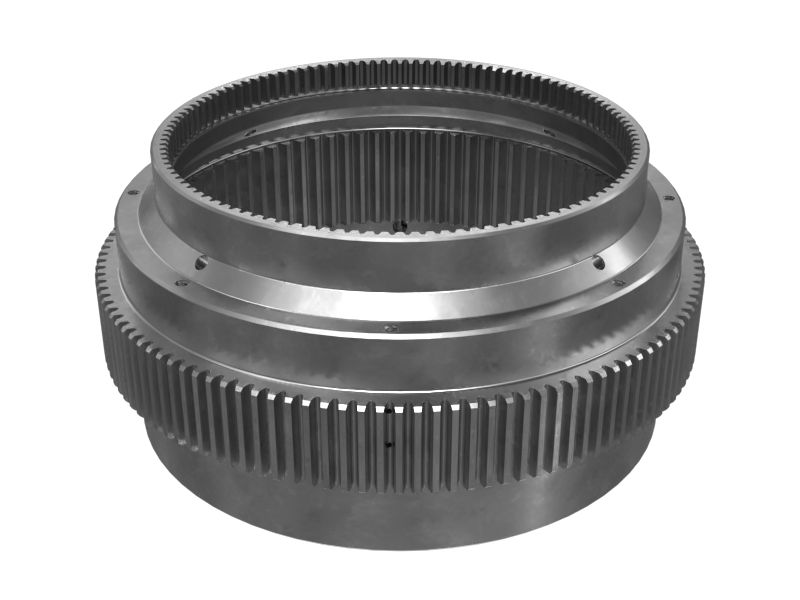

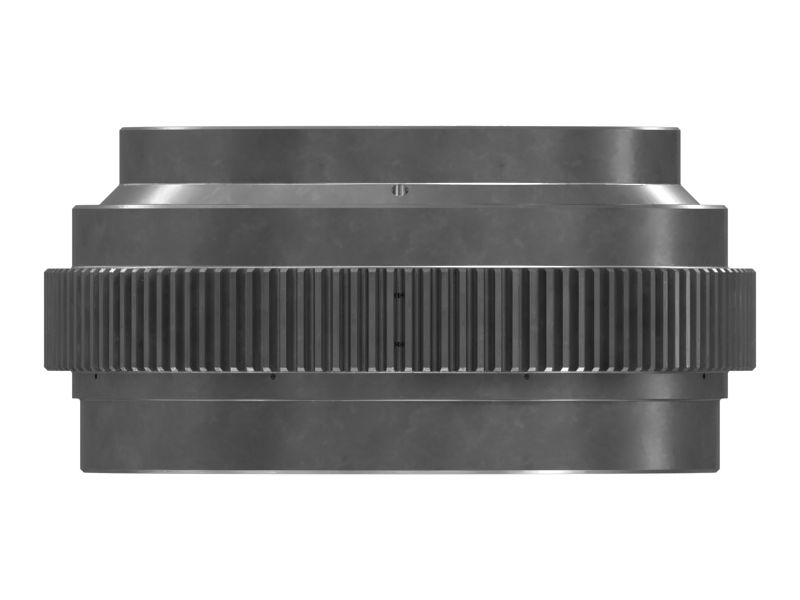

3T-3246: Зубчатый венец в сборе

Описание.
Шестерня в сборе для использования в планетарных комплектах коробок передач.

Характеристики.
• Узел включает венцовую шестерню и заглушки.
• Материал: сталь.
• Количество зубьев внутреннего цилиндрического прямозубого колеса: 84.
• Количество зубьев наружного шлица: 124.
• Количество зубьев внутреннего цилиндрического прямозубого колеса в торце 1: 116.
• Количество зубьев внутреннего цилиндрического прямозубого колеса в торце 2: 84.
• Шестерни Cat изготавливаются из тщательно отобранных материалов по точным спецификациям, соответствующим нагрузкам, возникающим в машинах Cat. Они изготавливаются с использованием специальных и в некоторых случаях запатентованных процессов термической обработки, включая цементацию, азотирование и индукционную закалку. Шестерни Cat имеют самую высокую в отрасли удельную мощность или количество энергии, которую шестерня может передавать относительно ее размера, при этом они спроектированы с учетом возможности повторного использования. Следовательно, они более долговечны и позволяют снизить общие эксплуатационные расходы на машину.

Применение.
Шестерни Cat разработаны с учетом их применения, чтобы обеспечить работу и износ всех деталей трансмиссии как единой системы. Дополнительные сведения см. в руководстве пользователя или обращайтесь к местному дилеру компании Cat.

• Описание материала: Сталь

• Наружный диаметр (мм): 398,49

• Внутренний диаметр (мм): 292,53

• Ширина (мм): 193

• Наружный диаметр (дюймы): 15,688

• Внутренний диаметр (дюймы): 11,516

• Ширина (дюймы): 7,598
