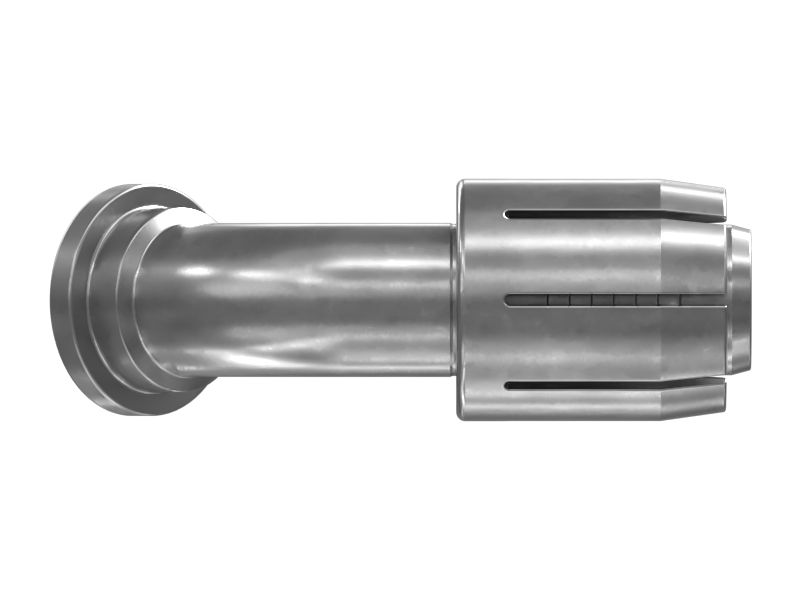

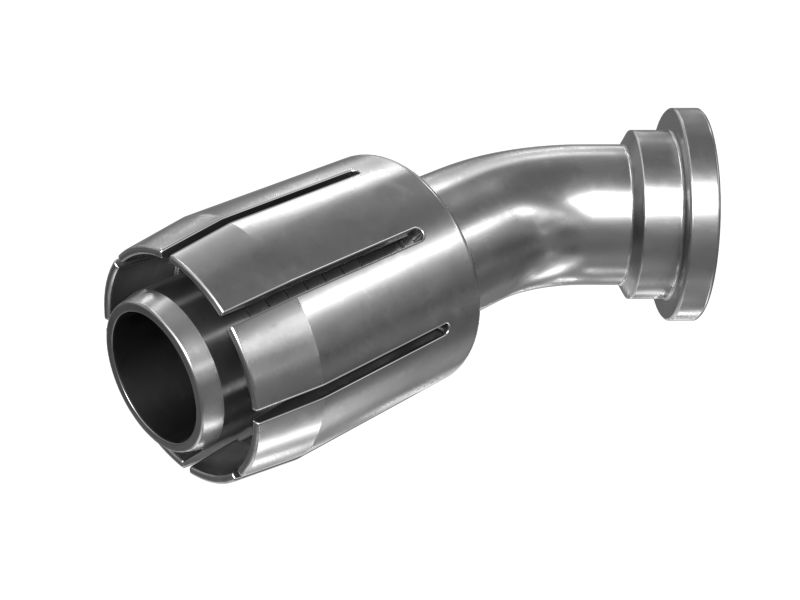

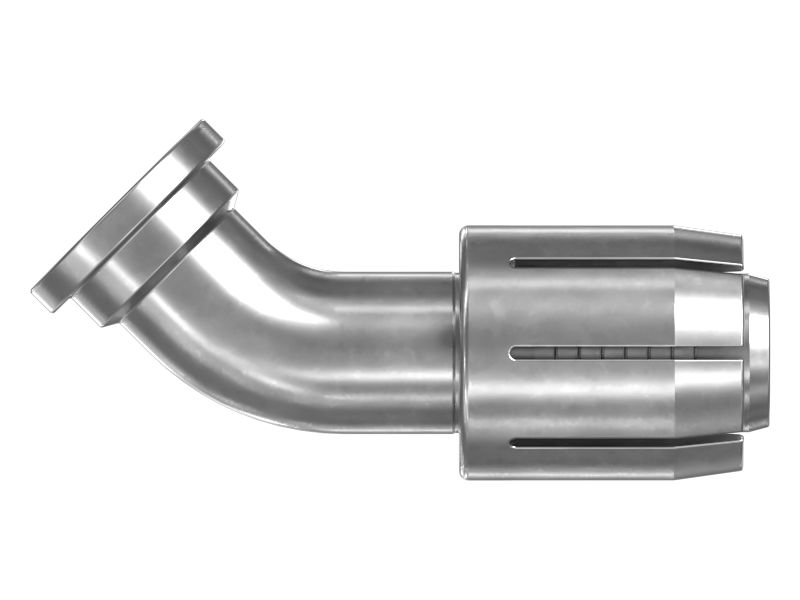

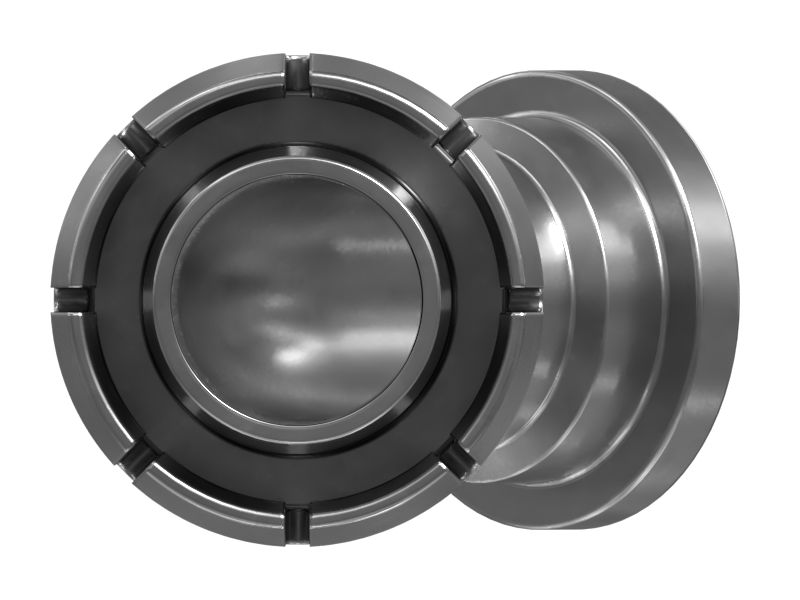

3S-9329: Муфта повторного применения
Спиральная многоразовая муфта XT Cat® — 45 град., код 61
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 3S-9329
Соединения с головкой с фланцем (код 61) соответствуют требованиям SAE J518, код 61, или превосходят их. Диапазон максимального рабочего давления соединений с головкой с фланцем (код 61) составляет 3000–5000 фнт/кв. дюйм в зависимости от размера.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 3S-9329
-
Разъем: Многоразовый
-
Материал: СТАЛЬ
-
Покрытие: Оцинкованные
-
Форма: 45 град.
-
Тип разъема: ФЛАНЕЦ -24 С КОДОМ 61
-
Длина понижения (мм): 37
-
Длина понижения (дюймы): 1,46
-
Длина (мм): 161
-
Длина (дюймы): 6,34
-
Коэффициент срезания (мм): 95
-
Коэффициент срезания (дюймы): 3,74
-
Рекомендуемый размер шланга (мм): 38,1
-
Рекомендуемый размер шланга (дюймы): 1,5
-
Совместимые материалы: SAE 100R12
-
Тип уплотнения: NBR 4J-0524, FKM 234-3544
-
Описание: Многоразовая муфта 24XT3ES-R
-
Назначение: Многоразовая муфта для использования с гидравличе
