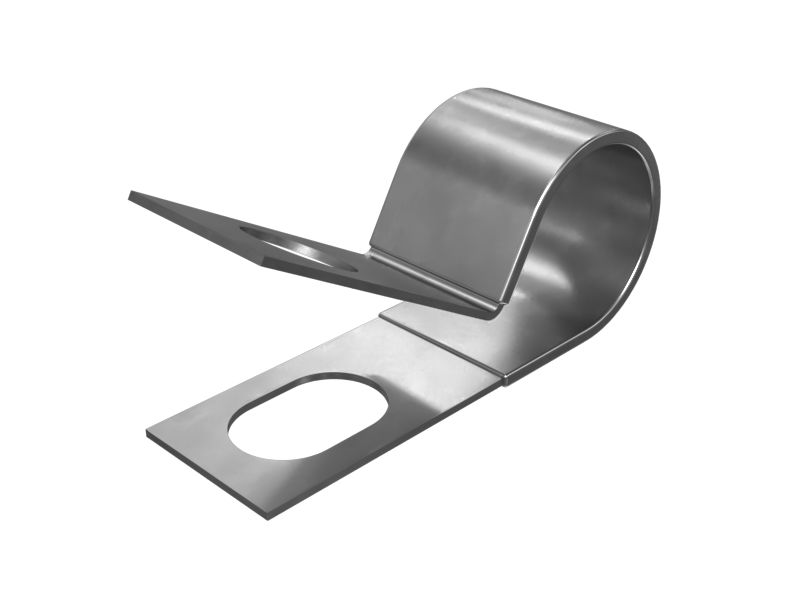

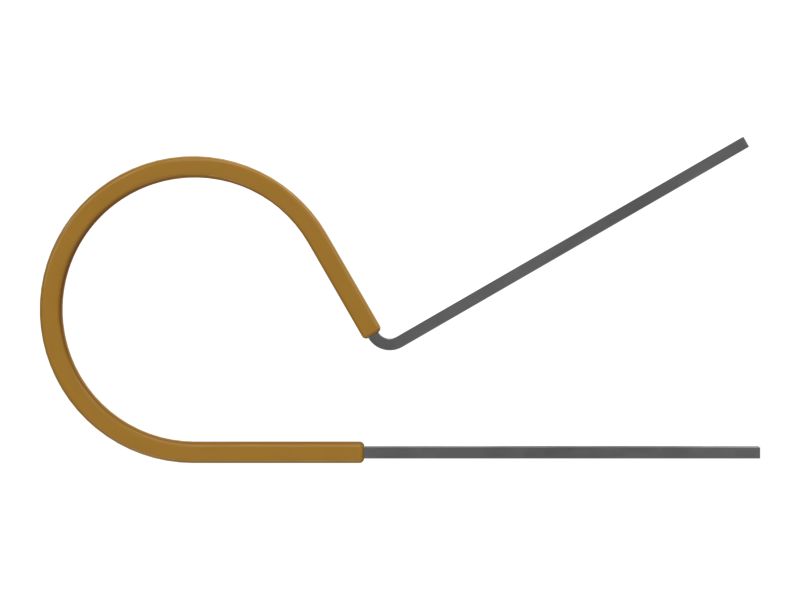

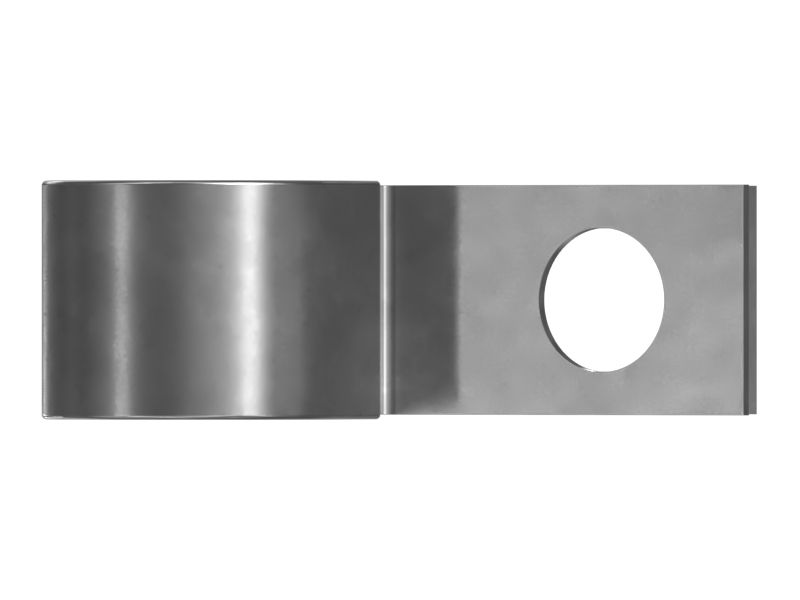

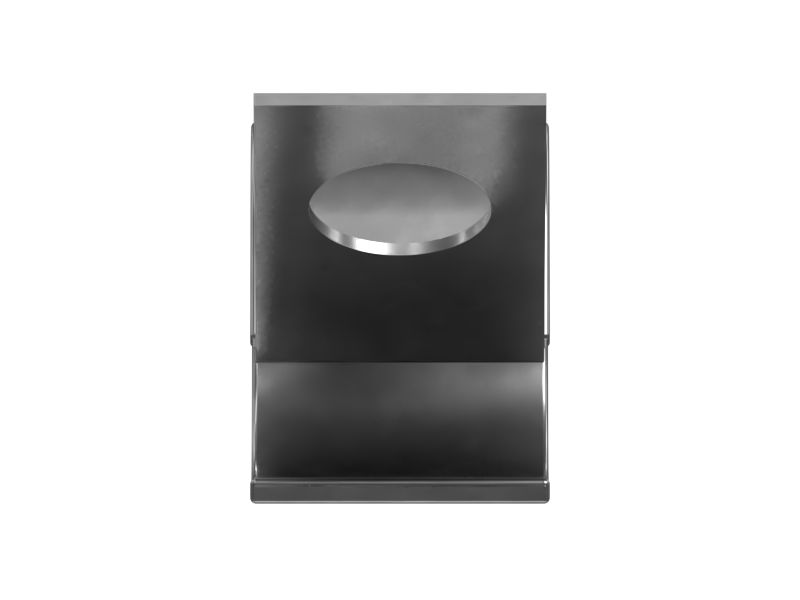

3P-2404: Р-образный зажим диаметром 28,58 мм

Р-образный зажим Cat® диаметром 28,58 мм

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 3P-2404

Описание:
Р-образный зажим используется для фиксации шланга или трубки на поверхности и помогает обеспечить правильное расположение шланга или трубки. Кроме того, такие зажимы обеспечивают защиту от вибрации или абразивного износа, благодаря чему отлично подходят для работы в суровой внешней среде или тяжелых условиях эксплуатации. Зажимы шлангов, как правило, изготавливаются из пластмассы или металла.

Характеристики:
• Подходит для монтажа шланга или трубки диаметром 28,58 мм.
• Изготавливаются в соответствии с точными техническими характеристиками и обеспечивают долговечность, надежность и производительность в течение всего срока эксплуатации.

Назначение:
Р-образный зажим используется для удержания или крепления шланга или трубки в системе.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 3P-2404

Внутренний диаметр (дюймы): 1,125
Ширина зажима (дюймы): 1
Ширина зажима (мм): 25,4
Внутренний диаметр (мм): 28,58
Размер крепежной детали (дюймы): 2-Jan
Описание материала: Стальная скоба с резиновой подушкой
Ширина (дюймы): 1
Размер крепежной детали (мм): M14
Ширина (мм): 25,4
Длина (дюймы): 3,02
Длина (мм): 76,79
Толщина (дюймы): 0,05
Толщина (мм): 1,2
Material: Alloy Zinc,PVC Plastic,Carbon Steel

Совместимые модели для номера по каталогу 3P-2404

MOTOR GRADER

163H 143H 24H 130G 120G 120B

COMPACT WHEEL LOADER

908 910F 910E

WHEEL LOADER

980 XE 966M 972M 982 993K 928G 924G 924GZ 992G 980H 970F 950F II 950M 962M 962G 950G 938H 994F 962H 950H 950 966F 966H 972H 960F 962 982XE 980XE 966 972 936 916 936E 926E 926 950B/950E 966D 966E 950E 980C 988B 930G 988H 988G 992D 950L 920 966C 930 992C Z 962L G926 G916 950B

GEN SET ENGINE

3508

TRACK-TYPE TRACTOR

D9T XL LGP II D5H D6T D8 D8T D11T XW D3B D6H D6GC D10T2 D7G D9N D6R D6N D8L III D8R D10N D6M D9H D6D D8K D4E D5B D10 STD

MINI HYD EXCAVATOR

CR 305C 304C

INTEGRATED TOOLCARRIER

IT28G IT38H IT62H IT18B IT28B IT12B IT18 IT14B IT14F

WHEEL DOZER

854G 814F

PIPELAYER

572R PL72 II 587T 587R PL83 PL61 572G 561C

MARINE ENGINE

3406B 3304 3508 3516 3512 D330C D348 3406

INDUSTRIAL ENGINE

3512 3516 3508 D379B D379 D398 D399 D348 D398B D346 D349

CHALLENGER

65C 85C 75C 65D 70C

WHEEL TRACTOR

621K OEM 621G 651E 657E 627G 613C 623B 621B 627B

WHEEL TRACTOR-SCRAPER

623K LRC 627K 621K

EXCAVATOR

L 312-A 330 375-A 235C 330-A 225 235B

LOAD HAUL DUMP

R1700 II R1700G

SOIL COMPACTOR

815F 825H

OFF HIGHWAY TRUCK

794 AC 798 796 793

LANDFILL COMPACTOR

816F II 826H 836H 826G 836

TRUCK

793F CMD OEM 797F 794 AC 789D 795F XQ 772 775F 785C 69D 769D 769C 773B 793B 789B 773G 789C 777F 793C 777 773E 789 775E

VIBRATORY COMPACTOR

CP-563

TRACK LOADER

953C 953 973 943 963B 951C 951B 963

WHEEL FELLER BUNCHER

533 543

QUARRY TRUCK

771D 771C

TRACTOR

772B 768C 776

ASPHALT PAVER

AP-800 AP-800B AP-1000B BG-260C AP-1000 AP-1050

STABILIZER MIXER

SM-350

RECLAIMER MIXER

RM-350

BULLDOZER

8S 8A 6A 6S 4S 10C 5A 5S 10S 10U 4A 3S 3P

FRONT SHOVEL

5080 235C

GENERATOR SET

3412C

TRACK SKIDDER

D5HTSK II

ARTICULATED TRUCK

D300B D250B

BACKHOE

D3 931

UNDERGROUND ART TRUCK

AD55B

RIPPER

6 951 955 4 977 10 5

WHEEL SKIDDER

518

HYDRAULIC CONTROL

153 163 143 140 141

WINCH

55

TRUCK ENGINE

1673C 3306 3306B
