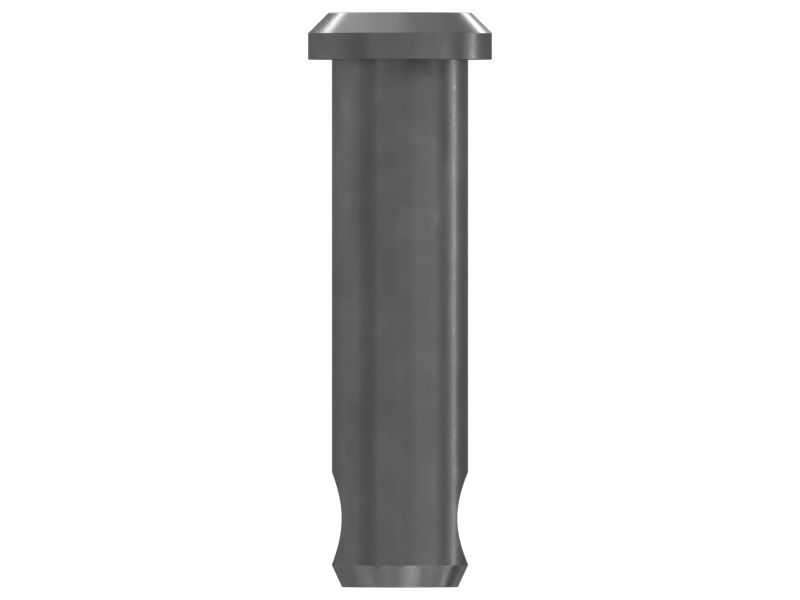

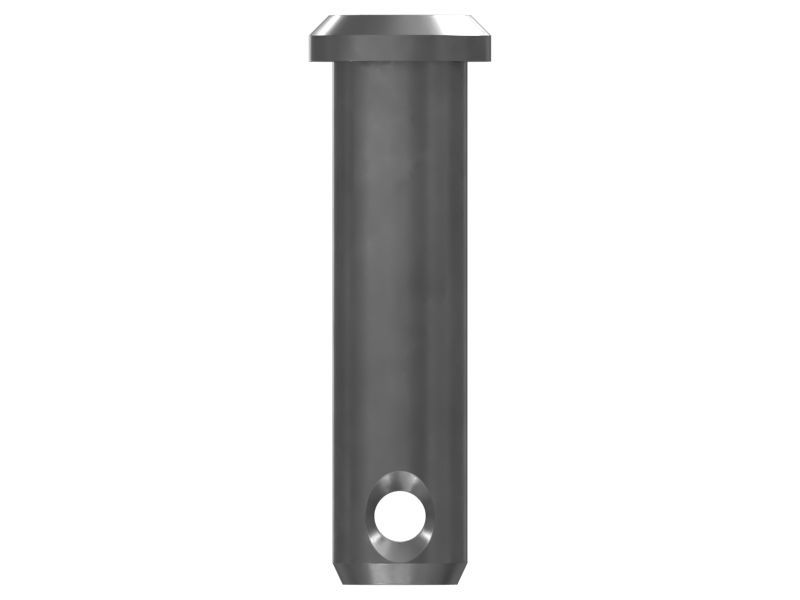

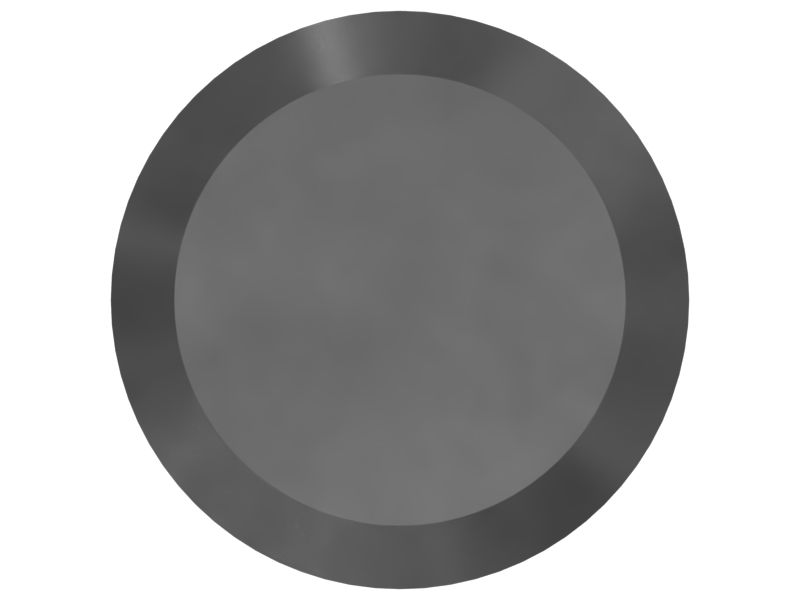

Шплинтуемый штифт с поперечным отверстием длиной 38,70 мм

3H-8538: Шплинтуемый штифт с поперечным отверстием длиной 38,70 мм

Шплинтуемый палец Cat® с поперечным отверстием


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 3H-8538

Описание:
Шплинтуемый палец представляет собой сплошной цилиндрический штифт с плоской цилиндрической головкой на одном конце и скошенной кромкой на противоположном конце. Шплинтуемые пальцы с поперечными отверстиями удерживаются шплинтом, а пальцы с кольцевой канавкой удерживаются стопорным кольцом.

Характеристики:
• Тип штифта: С поперечным отверстием
• Материал: Сталь
• Диаметр пальца: 9,40 мм (0,370 дюйма).
• Диаметр головки: 12,7 мм (0,500 дюйма).
• Длина пальца: 36,5 мм (1,437 дюйма).

Применение:
Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 3H-8538

  • Тип штифта: Поперечное отверстие

  • Описание материала: Сталь

  • Диаметр пальца (мм): 9,40

  • Диаметр головки (мм): 12,7

  • Длина (мм): 36,5

  • Диаметр пальца (дюймы): 0,370

  • Диаметр головки (дюймы): 0,500

  • Длина (дюймы): 1,437

  • Material: Alloy Zinc,Carbon Steel

Совместимые модели для номера по каталогу 3H-8538

CHALLENGER

MTC755 MTC735 MTC765 MTC745

MOTOR GRADER

163H 143H 160H 140H ES 12H NA 120H 120K 135H

INTEGRATED TOOLCARRIER

IT28G IT38G IT38H

WHEEL LOADER

928G 928HZ 924G 930H 924GZ 924HZ 938G 938H 924F

TRUCK

772 770

COLD PLANER

PM-565

TRACK-TYPE TRACTOR

D7G D7G2

EXCAVATOR

235C 225 215C 245B 219 229 225B

HYDRAULIC CONTROL

41
