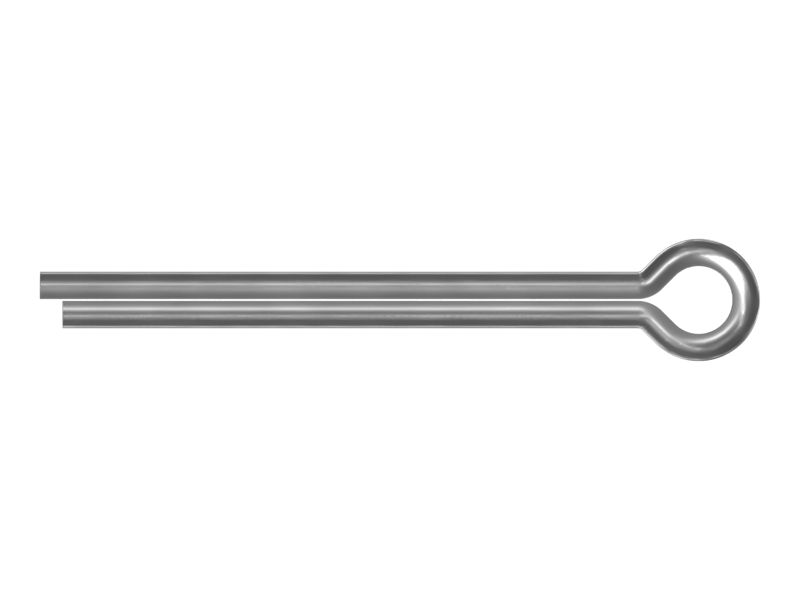

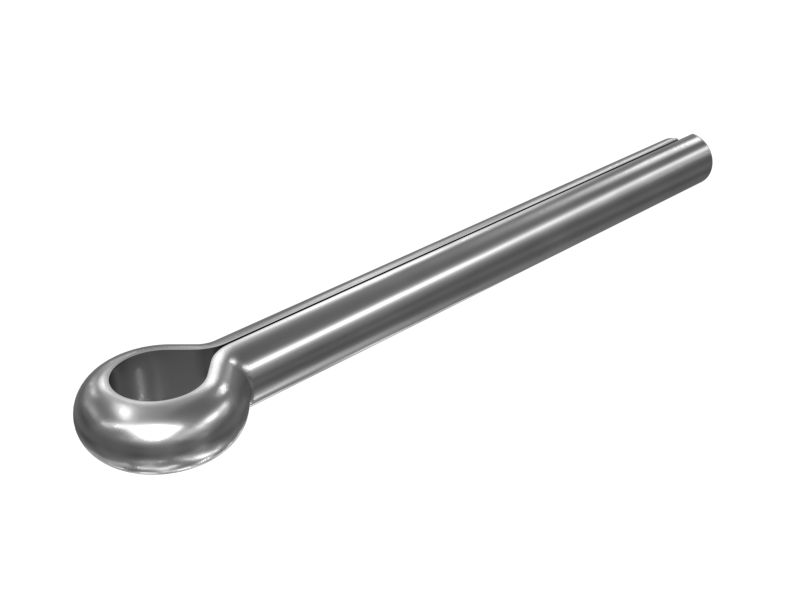

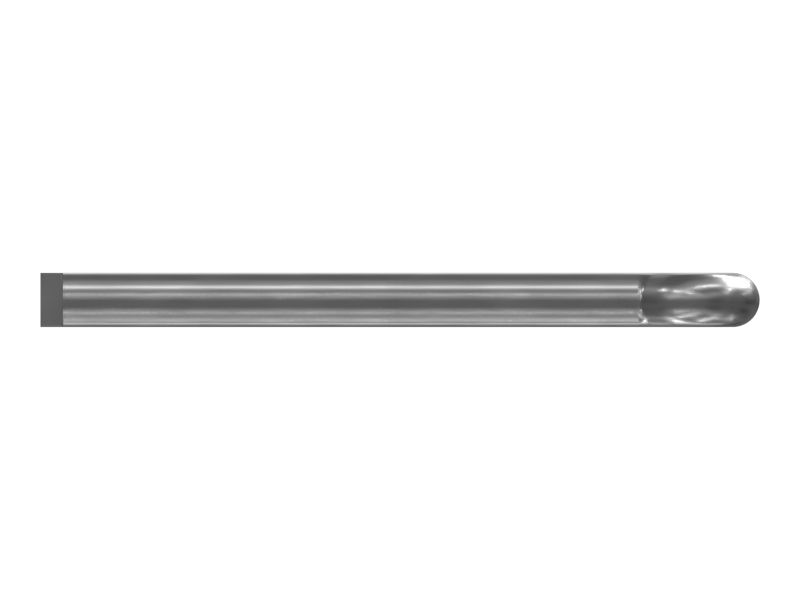

Стальной разъемный шплинт длиной 25,40 мм

3B-4611: Стальной разъемный шплинт длиной 25,40 мм

Дюймовая, тип конца: скошенный

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 3B-4611

Описание:
Описание.Шплинт представляет собой двунаправленный штифт, выполненный путем изгиба полукруглой проволоки приблизительно пополам, с образованием петли, которая служит головкой. После установки каждая половина проволоки может быть согнута для закрепления шплинта на месте. Указанные шплинты предназначены для использования со шплинтуемыми штифтами, установленными на месте, и болтами и гайками со штифтами или другими типами крепежных узлов общего назначения.Характеристики.Применение.Используется в большинстве машин и мастерских.

Характеристики:
• Материал: Сталь
• Тип торца: квадратный конец.
• Диаметр пальца: 2,38 мм (0,09 дюйма).
• Длина пальца: 25,4 мм (1 дюйма)

Применение:
Используется в большинстве машин и цехов.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 3B-4611

Тип штифта: Шплинт
Длина (мм): 25,4
Длина штифта — B (дюймы): 1
Материал: Оцинкованная сталь,Оцинкованная сталь
Описание материала: Сталь
Длина (дюймы): 1
Диаметр пальца (мм): 2,38
Диаметр штифта — A (дюймы): 3/32
Диаметр пальца (дюймы): 0,09
Тип конца шплинта: Квадратный

Совместимые модели для номера по каталогу 3B-4611

TELEHANDLER

TH63 TH103 TH83 RT100 RT80 TH255C

MOTOR GRADER

160H 140H ES 12H 14H NA 120H 135H 16H 16 24M

WHEEL LOADER

980 980H 970F 950F II 950M 962M 962G 950GC 950G 938G 962H 950H 950 GC 966F 966H 972H 960F 938F 966D 966E 980C 972G 980G 966G 928F 980K 814K 920 966C 930 Z HLG 988

CHALLENGER

35 45 55

TRACK-TYPE TRACTOR

D9R XL D7R II D8T D11 D11T D5 D10T2 D7G D9N D7G2 D6R D8L D6E D8R D10N D6D D8K D4E D5B D6C D8H D9E D9G D10

MINI HYD EXCAVATOR

CR 308E2 307E2 305.5E2 305E2 307E 308E SR 303.5E

WHEEL SKIDDER

525 515 545 518 528

PIPELAYER

572R 589 II 561D 594 561B 561C 583H

COMPACT WHEEL LOADER

910 910F 910E

FORESTRY PRODUCTS

538

WHEEL TRACTOR-SCRAPER

623K LRC 627K 613G 657 651

BACKHOE LOADER

442D 438D 416F2 430F 428F2 424D 428D 416D 420F 436C 416C 426C 420D 432D 438C 428C 430D 444F2 450F 432F2 430F2 415F2 422F2 427F2 420F2

EXCAVATOR

340 320 GC 330 336 326 350 323 352 355 330GC 345 245 235 245B

LANDFILL COMPACTOR

II 836K 826G 836 826C 816 816B

TRUCK

794 AC 777

VIBRATORY COMPACTOR

CS-563 CP-563 CS-563C CP-533C CP-563C CS-533C CS-74B CS-64B CS-54B CS-76B CS-66B CS-56B CS-78B CP-56B CS-323 CP-323 CS-573C CS-583C CP-533D CS-663E CS-583D CS-573D CS-533D CS-683E CP-563D CS-563D CS-433E CS-423E CP-663E CS-531C CP-433E CS-531D

ARTICULATED TRUCK

D350E II D400E D300E D25D D30D D300B D250B D30C D35C D25C D350C D35HP D400

WHEEL DOZER

834K 814K 824C 834 824B 814 814B

WHEEL TRACTOR

637G 637E 621G 631G 627G 623G 637K 651 637D 657B 633D 613 641 657 627 621 631D 666B 623B 621B 627B 637

WHEEL FELLER BUNCHER

533 2670C TK370 HA770 HA870 563C 573C

INTEGRATED TOOLCARRIER

IT62H IT12B IT28F

SOIL COMPACTOR

825G 815K CS10 CS11 CS12 825C 815 815B

BULLDOZER

8S 8A 977A 10C 5A 5S 10S 10U 4A

COLD PLANER

PR-1000C PR-1000

KNUCKLEBOOM LOADER

539

MATERIAL HANDLER

MH3260 MH3250

ASPHALT SCREED

8 FT

WHEEL SCRAPER

637K

INDUSTRIAL TRACTOR

HA771

TRACK LOADER

973 963C 951C 951B 941 955C 977D 977H 955K

GENERATOR SET

G3516H G3520H

RIPPER

6 8D 977 10 5

INDUSTRIAL ENGINE

D379B D379 D342 D342C D398 D353C D353E D353D D343 D398B 3160

ASPHALT PAVER

BG-230 AP-800C

HYDRAULIC CONTROL

153 163 183B 193 184 44 128 129

WINCH

528 55

MARINE ENGINE

D337 D364 D342C D353E D337F D353C D353D D326F D342 D343

ENGINE - MACHINE

3306

GAS ENGINE

G398 G379A G353D G379

CABLE CONTROL

129 118 119 30
