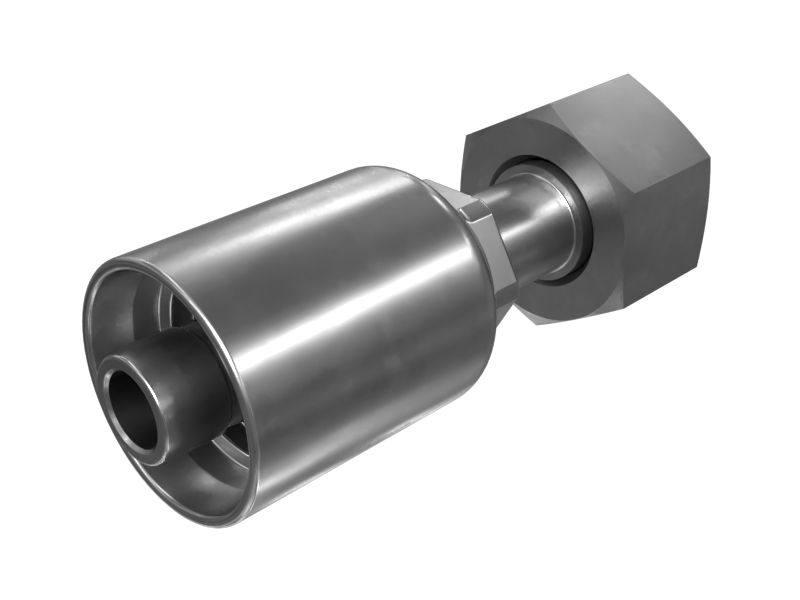

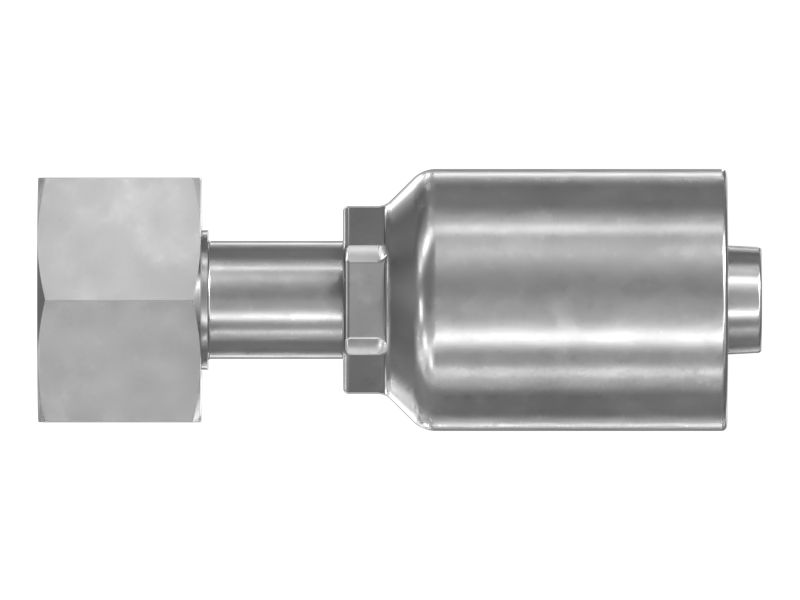

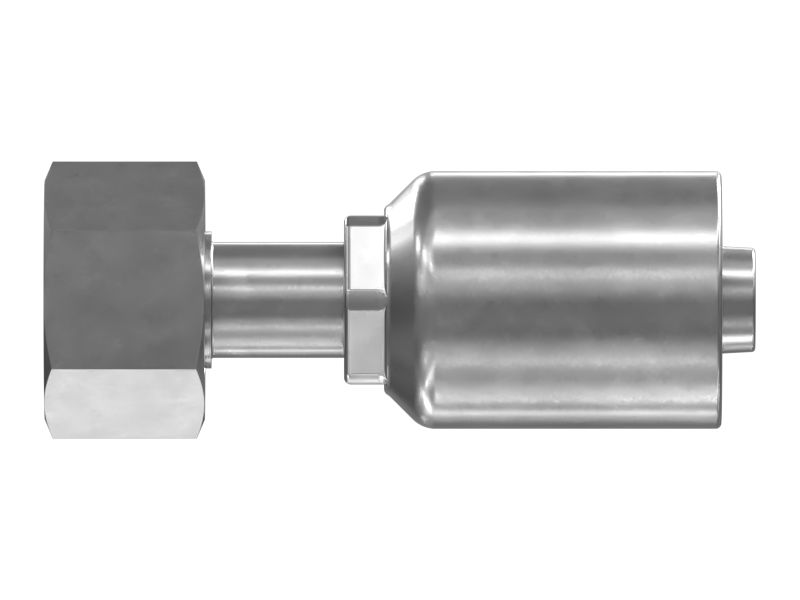

397-1962: Глухая муфта

Спиральная глухая муфта XN DIN Cat® — прямая поворотная муфта, внутренняя резьба

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 397-1962

Спиральные глухие муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 397-1962

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: Прямые
Тип разъема: ПОВОРОТНАЯ DIN С ВНУТРЕННЕЙ РЕЗЬБОЙ
Размер резьбы (диаметр x шаг) (мм): M30х2
Длина (мм): 104
Длина (дюймы): 4,09
Коэффициент срезания (мм): 53
Коэффициент срезания (дюймы): 2,09
Рекомендуемый размер шланга (мм): 15,9
Рекомендуемый размер шланга (дюймы): 0,63
Совместимые материалы: SAE 100R12, SAE 100R15
Размер шестиугольника (мм): 36
Размер шестиугольника (дюймы): 1,42
Тип уплотнения: Нитрилкаучук 3E-4299
Описание: Глухая муфта 10XN
Назначение: Глухая муфта для использования с гидравлическим ш
