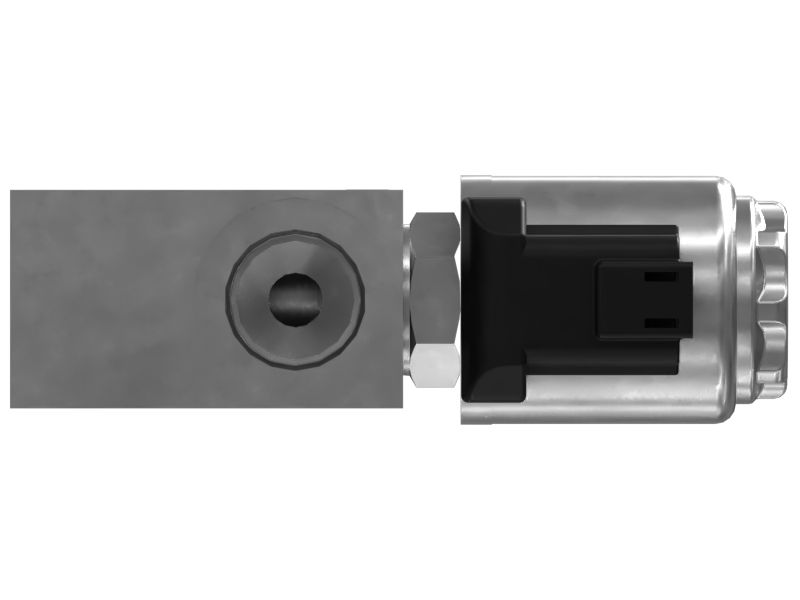

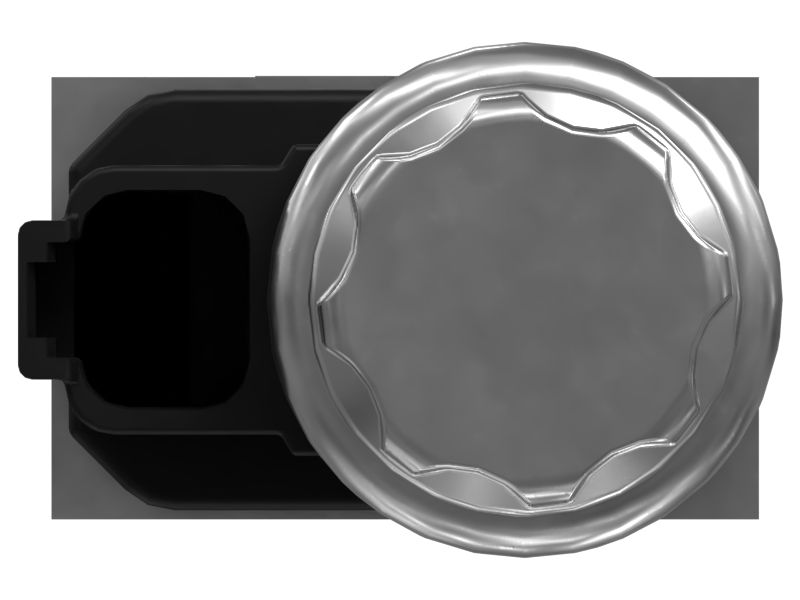

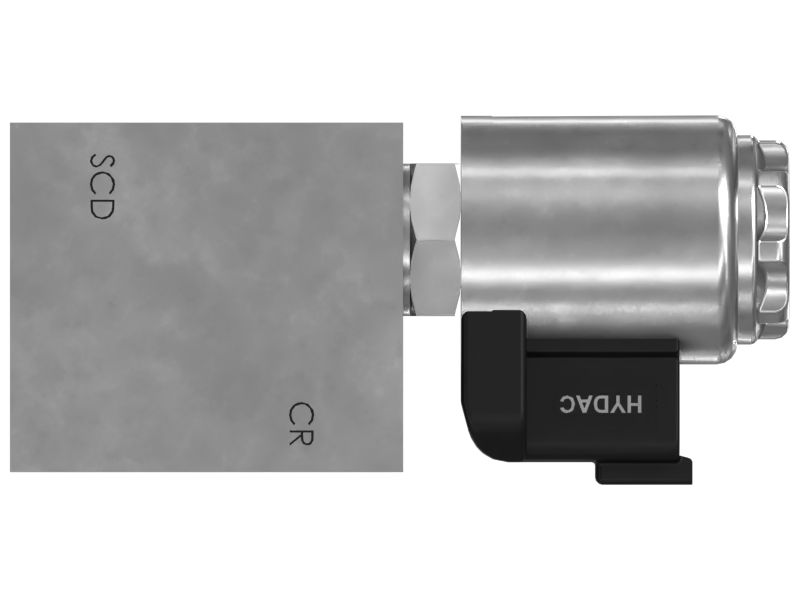

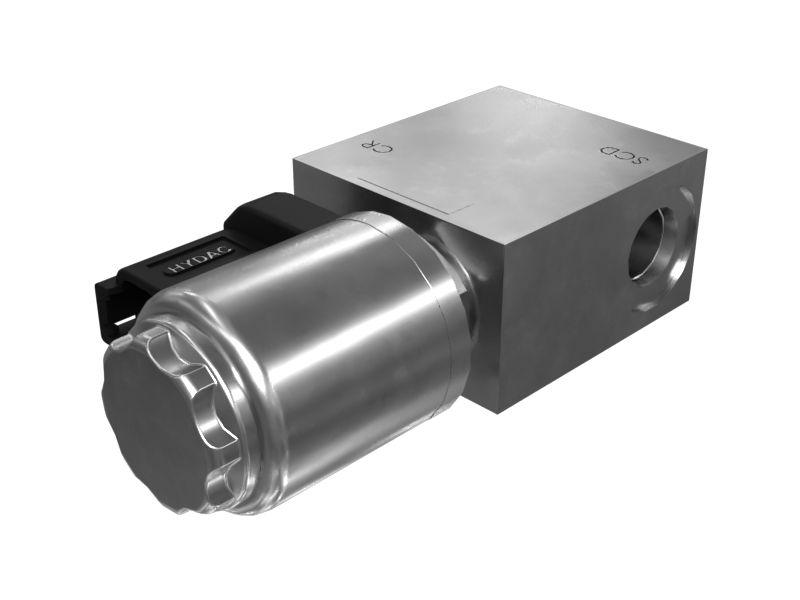

396-7157: Электромагнитный клапан 24 В
Электромагнитный клапан Cat® 24 В, макс. давление 20 700 кПа (3000 фунтов на кв. дюйм)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 396-7157
Описание:
Электромагнитные клапаны в сборе, такие как номер по каталогу 396-7157, представляют собой клапаны с электромеханическим приводом, предназначенные для открытия или закрытия линий системы перекачки жидкости в гидросистемах. Клапаны Cat изготавливаются в соответствии с точными техническими характеристиками и обеспечивают долговечность, надежность и высокую производительность.
Характеристики:
• Тарельчатого типа, однонаправленный, 2-позиционный, 2-ходовой электромагнитный клапан
• Тип электромагнитного клапана: нормально закрытый, с сервоуправлением, свободный обратный поток
• Расход: 38 л/мин (10,04 галл./мин)
• Номинальное давление: 20,700 кПа (3,002 фунт. на кв. дюйм)
• Напряжение: 24 В
• Тип разъема: от отверстия SAE -6 STOR (9/16-18) до отверстия SAE -8 STOR (3/4-16)
Применение:
Используется на гидролиниях для регулировки высоты вибробруса и шнекового бура на некоторых моделях асфальтоукладчиков. Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 396-7157
-
Тип разъема: Отверстие уплотнительного кольца -8 SAE (3/4-16)-
-
Размер шестиугольника (дюймы): 0,87
-
Размер шестиугольника (мм): 22
-
Длина (дюймы): 4,64
-
Длина (мм): 113
-
Материал: Алюминий (кожух); плакированная сталь (клапан)
-
Размер резьбы (дюймы): 9/16-18; 3/4-16 (2 шт.)
-
Размер резьбы (мм): Н/Д
-
Тип: Электромагнитный клапан
-
Напряжение (В): 24
-
Длина провода (дюймы): Н/Д
-
Длина провода (мм): Н/Д
