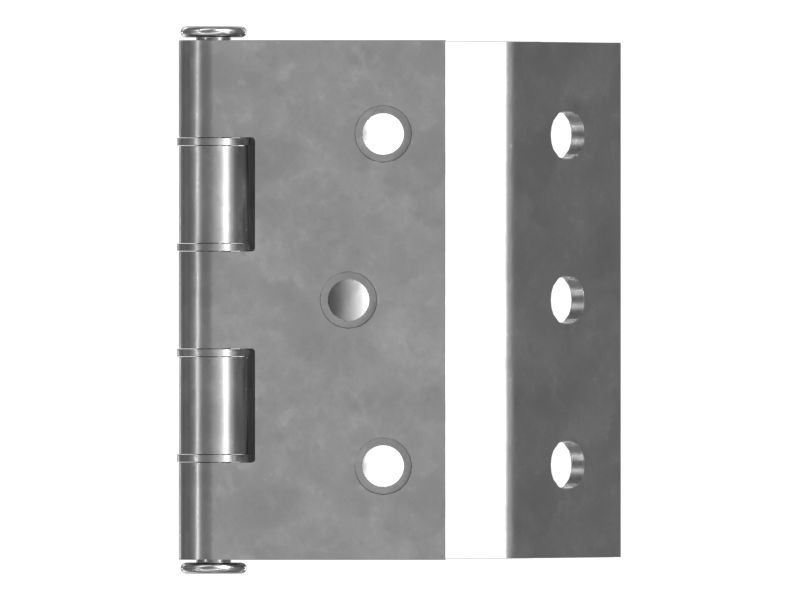

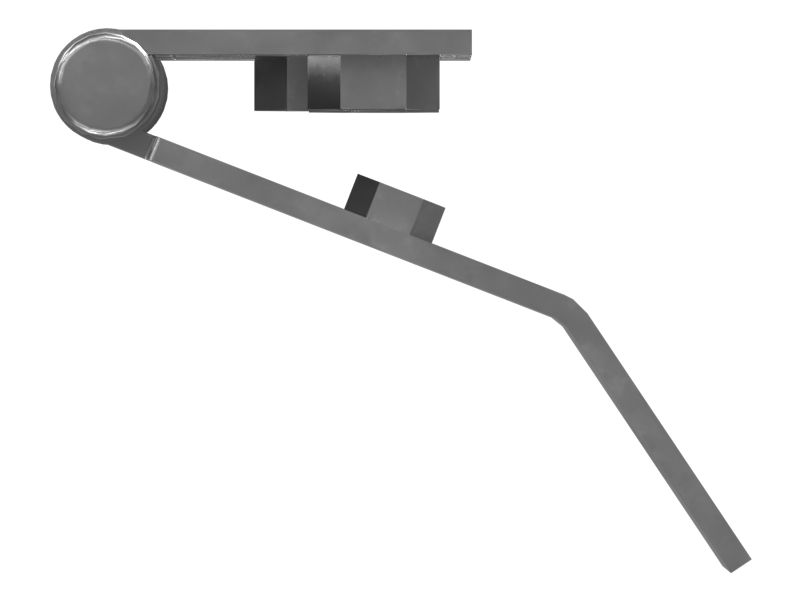

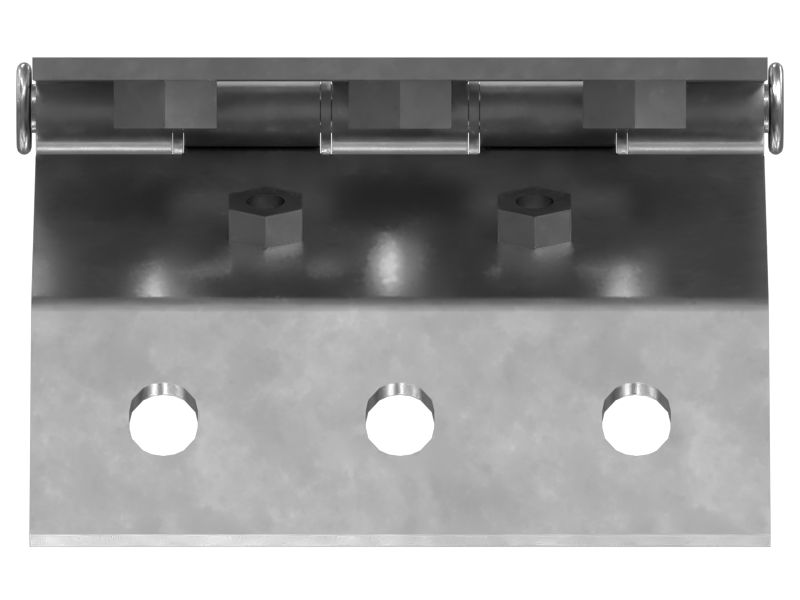

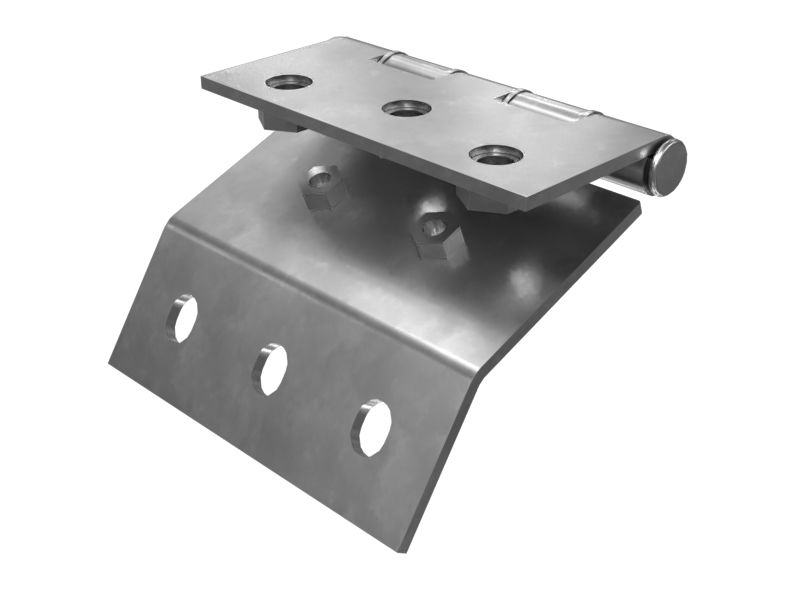

Накладная петля, длина 150 мм

393-4305: Накладная петля, длина 150 мм

Шарнир двери Cat®, Д Х Ш: 158 X 149 мм


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 393-4305

Описание:
Шарнир двери 393-4305 служит для крепления двери к раме машины и образует ось для открытия и закрытия двери. Шарниры — это детали для крепления дверей, окон и панелей, обеспечивающих легкий доступ.

Характеристики:
• Стальной шарнир
• Штифт из нержавеющей стали
• Латунные шайбы
• Размеры паза: 14 X 18 мм (0,55 Х 0,71 дюйма)
• Длина: 158 мм (6,22 дюйма)
• Ширина: 149 мм (5,85 дюйма)
• Толщина материала: 5 мм (0,18 дюйма)

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 393-4305

  • Длина (дюймы): 6,22

  • Габаритная длина (мм): 158

  • Длина (мм): 158

  • Габаритная длина (дюймы): 6,22

  • Материал: сталь

  • Размер отверстия (мм): 11,5 (2 шт.)

  • Толщина материала (дюймы): 0,18

  • Размер отверстия (дюймы): 0,45

  • Габаритная ширина (мм): 147

  • Толщина материала (мм): 5

  • Диаметр пальца (дюймы): 0,39

  • Габаритная ширина (дюймы): 5,79

  • Диаметр пальца (мм): 10

  • Ширина (дюймы): 5,85

  • Ширина (мм): 149

  • Масса (кг): 1,45

  • Масса (фунты): 3,19

Совместимые модели для номера по каталогу 393-4305

TRACK-TYPE TRACTOR

D3K2 XL D4K2 LGP D5K2 D2 D1 D3
