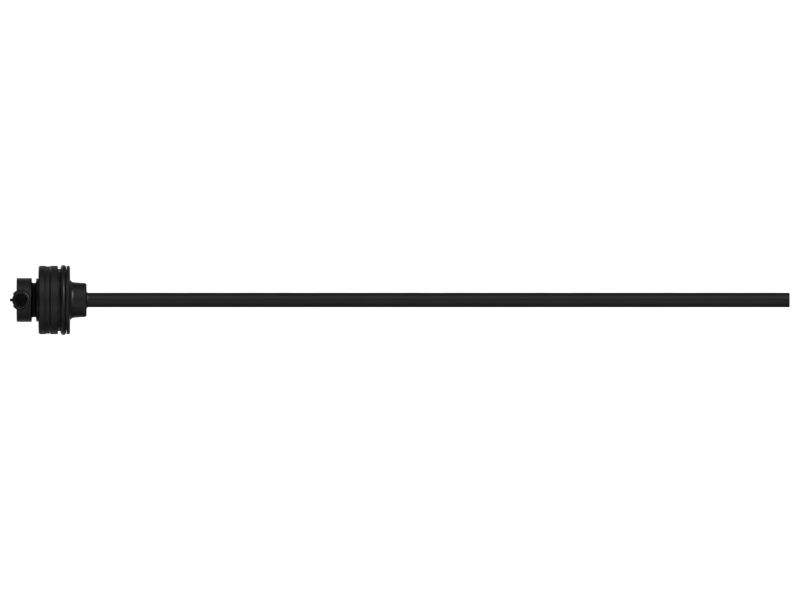

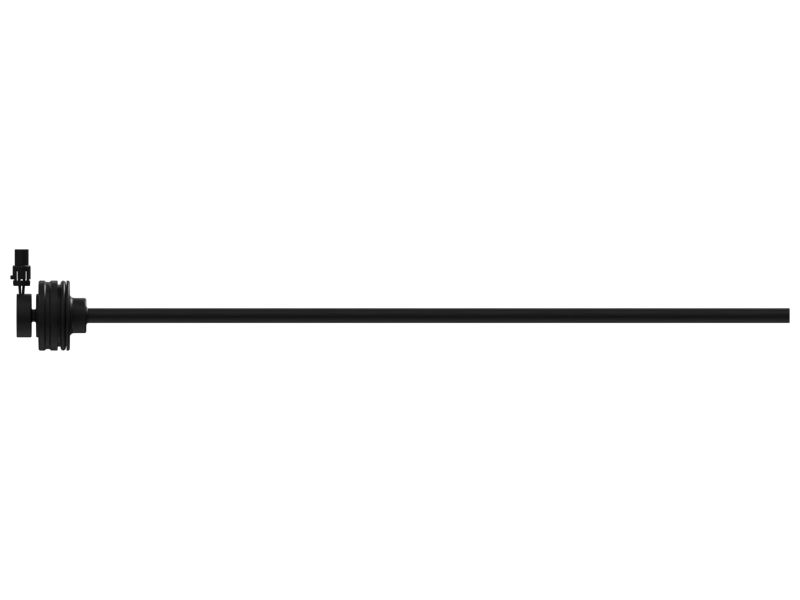

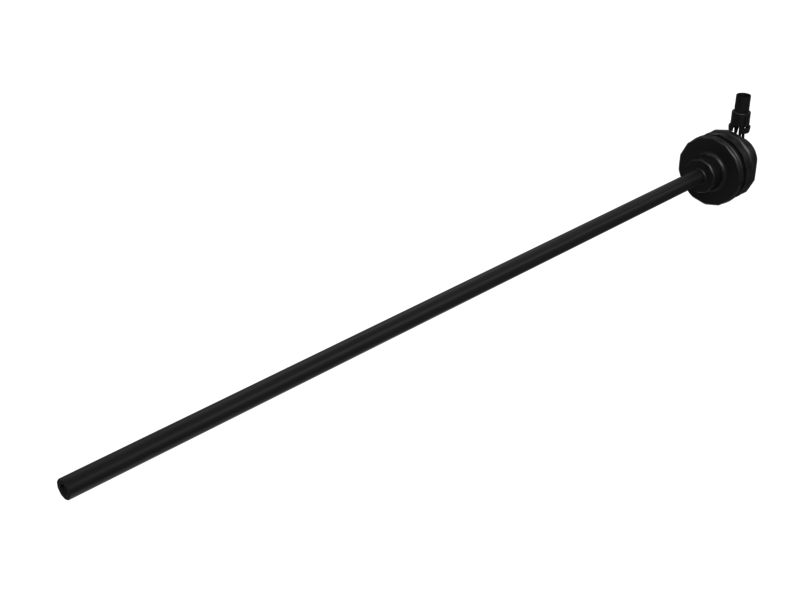

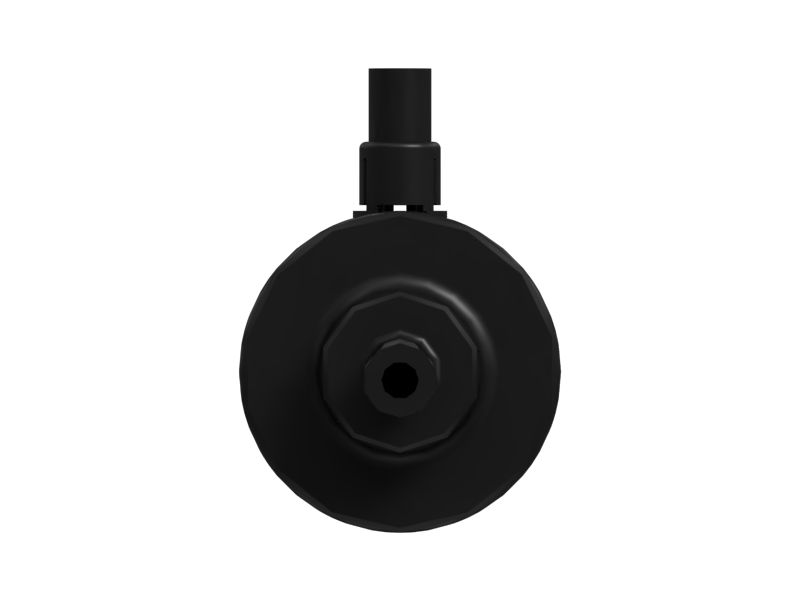

390-1864: Датчик положения цилиндра
Датчик положения гидроцилиндра Cat® для подачи напряжения от 7 до 11 вольт
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 390-1864
Описание:
Датчик положения цилиндра используется для измерения положения гидроцилиндра. В датчике положения цилиндра используется линейный магнитострикционный датчик. В этом датчике используется металлический стержень или проволока, которые выдвигаются или втягиваются при движении гидроцилиндра. Датчик положения подает электрический сигнал, пропорциональный положению штока, который затем используется для определения положения гидроцилиндра.
Характеристики:
• Рабочий диапазон напряжения 7–11 В.
• Диапазон рабочих температур от –40 до +120 °C.
Назначение:
Датчик положения цилиндра используется для обеспечения надежного и точного измерения положения гидроцилиндров.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 390-1864
-
Масса (кг): 0,5
-
Масса (фунты): 1,1
-
Длина (мм): 496
-
Длина (дюймы): 19,5
-
Длина провода (мм): 80
-
Диаметр штока (дюймы): 0,4
-
Длина провода (дюймы): 3,1
-
Диаметр штока (мм): 10
-
Разъем: M12, 4 контакта
-
Material: Stainless Steel
