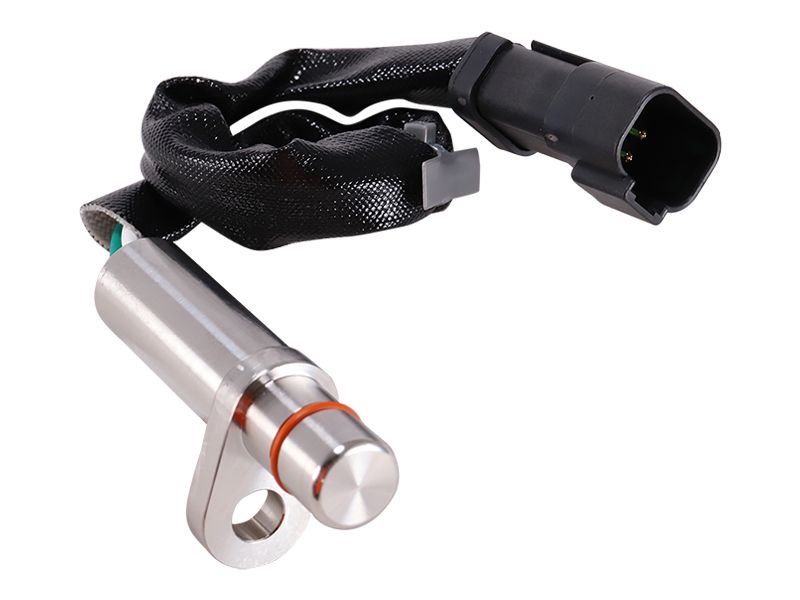

383-6830: Двухдиапазонный датчик частоты вращения на эффекте Холла, 13 В

Описание:
Двухдиапазонные датчики Cat на эффекте Холла оснащены 2 элементами Холла. Элементы расположены для создания сигналов колебания на расстоянии 90° (электрических градусов) друг от друга. Целевая шестерня должна соответствовать интервалам между ячейками Холла, или интервалы между ячейками Холла должны соответствовать интервалам зубьев целевой шестерни. Это позволит определить направление. Сигнал А направляет сигнал В или наоборот.

Характеристики:
• Два элемента холла
• Два выхода, 4 провода (питание, возврат, сигнал A, сигнал B)
• Фазовый сдвиг между двумя выходными сигналами обеспечивает направление
• Выпускается только с фиксированной длиной носа

Назначение:
• Используется там, где требуется определение нулевой скорости или скорости, близкой к нулевой.
• Узлы Cat предназначены для конкретной области применения. Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

• Габаритная длина (дюймы): 14,05

• Тип разъема: 4 гнезда DT

• Длина вставки (дюймы): 0,46

• Габаритная длина (мм): 357,1

• Диаметр отверстия (мм): 15,2

• Длина провода (мм): 235

• Длина провода (дюймы): 9,26

• Длина вставки (мм): 11,5

• Диаметр отверстия (дюймы): 0,59

• Material: Stainless Steel
