Штепсельный разъем в сборе

374-8331: Штепсельный разъем в сборе

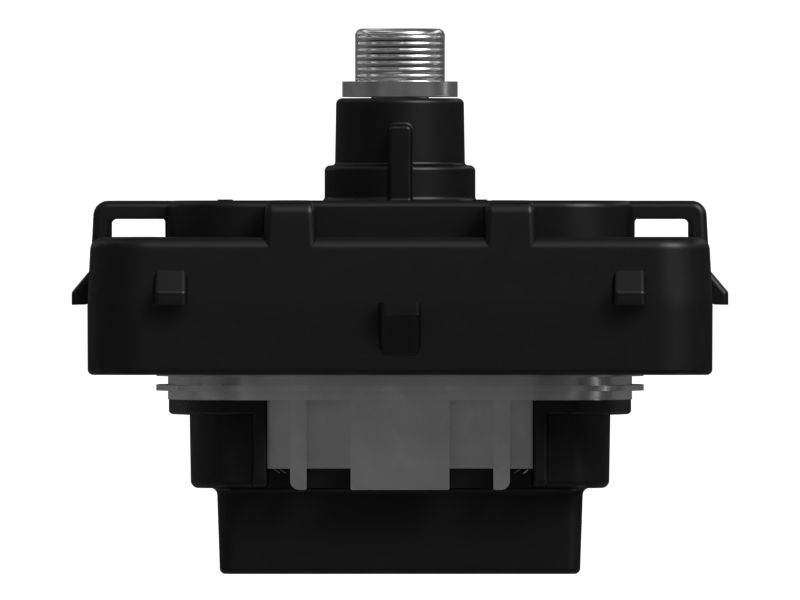

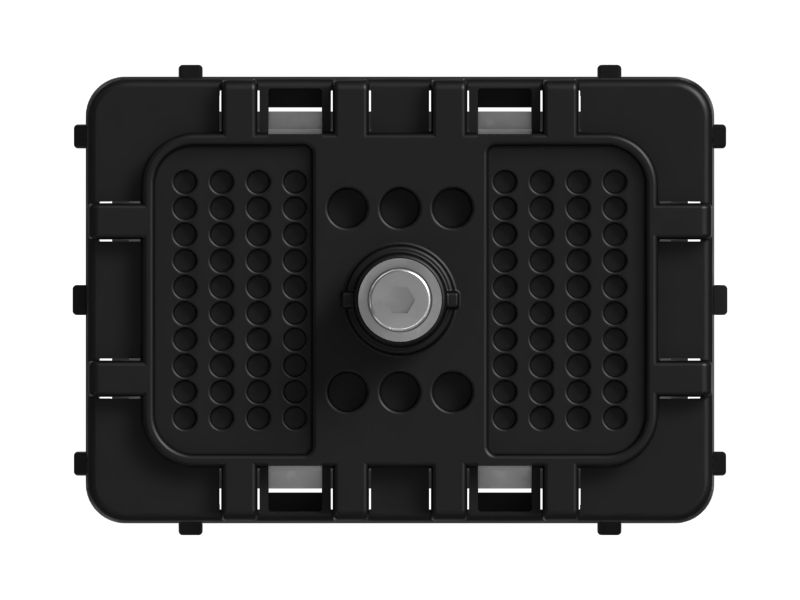

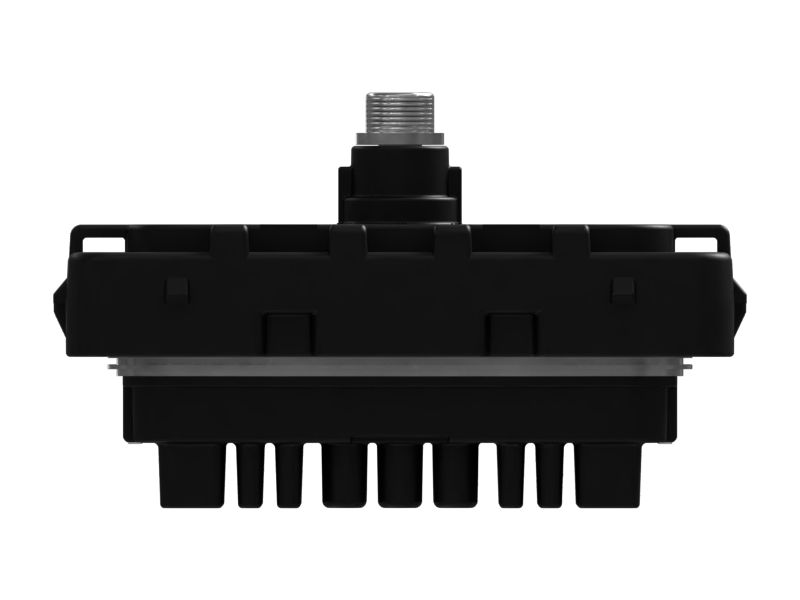

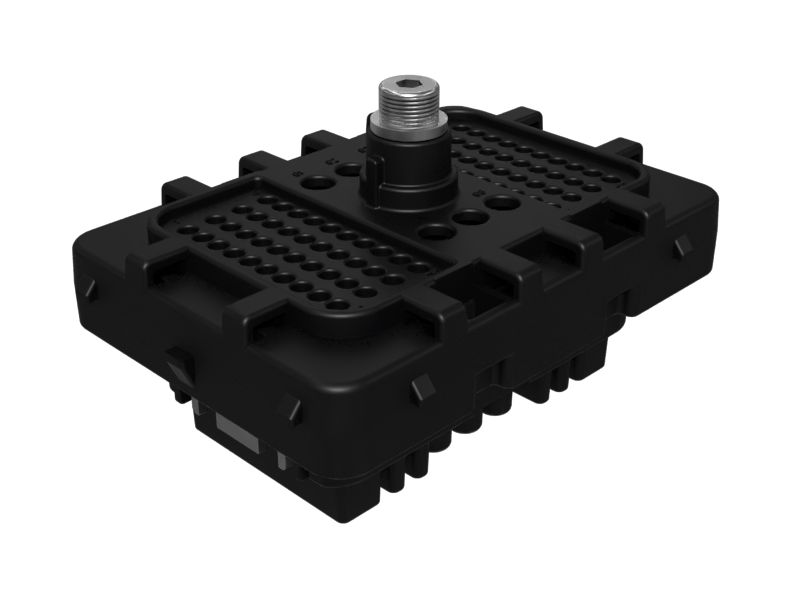

Штепсельный разъем Cat® в сборе (86 контакта, шпонка А)


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 374-8331

Описание.
Штепсельные разъемы Cat в сборе формируют систему штепсельно-гнездовых соединений для надежного электрического подключения в различных электрических системах на оборудовании Cat для тяжелых условий эксплуатации. Качество оборудования, которое соответствует вашим требованиям.

Характеристики.
• Тип контакта: гнездо.
• Количество контактов: 86.
• Ключ: А.
• Цвет: черный.
• Размер провода: 12-20 AWG.
• Материал корпуса: нейлон.
• Устойчивость к коррозии.
• Легкость подсоединения и отсоединения.
• Соответствует требованиям ROHS.

Применение.
В узлах штепсельных разъемов Cat используется надежное соединение между проводами или между проводом и устройством. Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 374-8331

  • Габаритная ширина (мм): 68,2

  • Габаритная длина (дюймы): 3,77

  • Сортамент провода (AWG): 12–20

  • Тип разъема: 86 контактов

  • Габаритная длина (мм): 96

  • Габаритная ширина (дюймы): 2,68

  • Material: Nylon, 6, 6/12, 6/6 Plastic

Совместимые модели для номера по каталогу 374-8331

TRACK-TYPE TRACTOR

XL LGP D6 D5 D6K2

COMPACT TRACK LOADER

259D 239D 249D 299D2 XHP 255 265 239D3 249D3

MINI HYD EXCAVATOR

306 301.5 301.7CR 308 309

FORESTRY PRODUCTS

538 568

BACKHOE LOADER

428F2 428 434 432F2 430F2 420F2 430 420

EXCAVATOR

340 L 323F SA LCR LN 320 GX GC 325 330 326F 330F 336 333 323 374 MH3040 330GC 316F 320F 325F 335 318F 558

WHEEL LOADER

950M 962M 950GC 950 GC 966 972 Z 938M 926M 930M

MOTOR GRADER

140 120 GC

COLD PLANER

PM820 PM825 PM822 PM620 PM622

COMPACTOR

CCS9

VIBRATORY COMPACTOR

CS-74B CS-64B CS-54B CS-76B CS-66B CS-56B CS-78B CS-68B CP-54B CP-74B CB-66B CB-68B

MOBILE HYD POWER UNIT

330F

HEX BASED SPL SOLUTION

330F OEM

SOIL COMPACTOR

815K

LANDFILL COMPACTOR

816K

WHEELED EXCAVATOR

M320 M318 M319 M316 M317 M315 M320F

TELEHANDLER

TL1055D TL1255D

MATERIAL HANDLER

MH3032 MH3022 MH3024 MH3050 MH3250

WHEEL SKIDDER

525D 535D 555D 545D

SKID STEER LOADER

226D 232D 272D2 XHP

MULTI TERRAIN LOADER

297D2 XHP

INDUSTRIAL ENGINE

C9.3B
