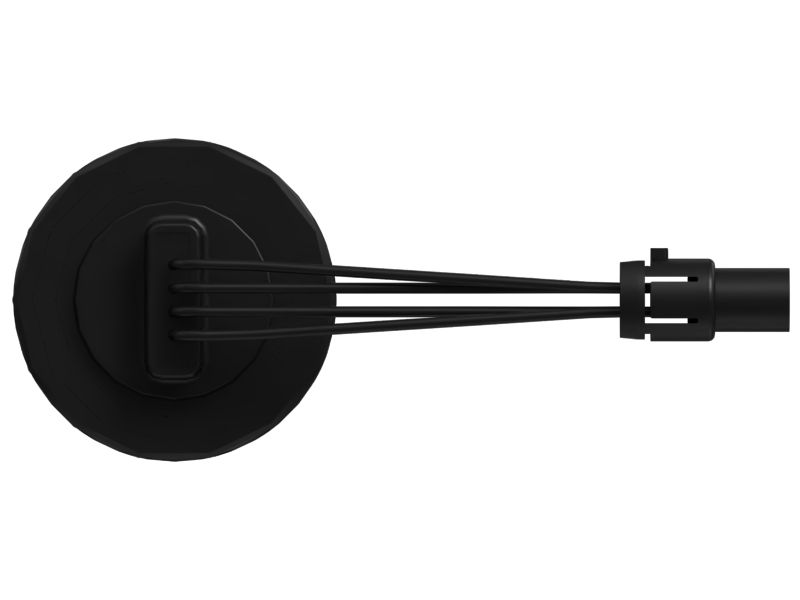

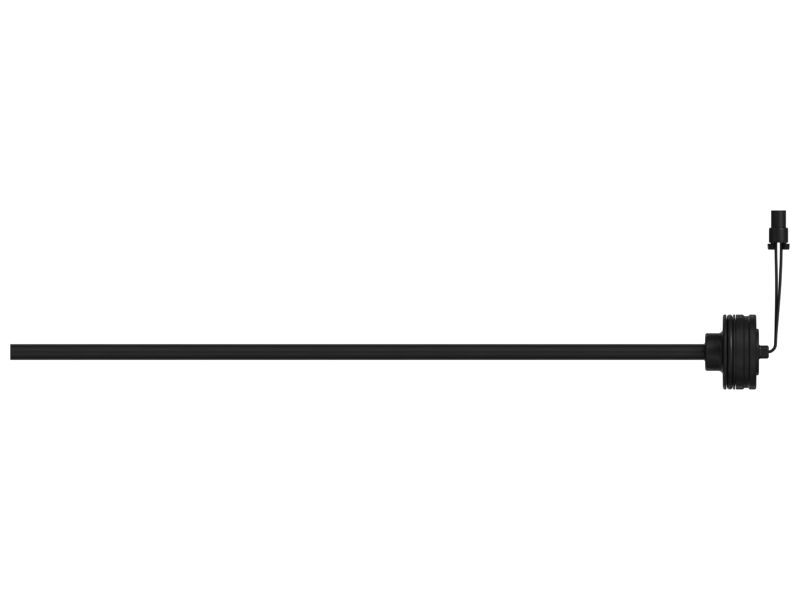

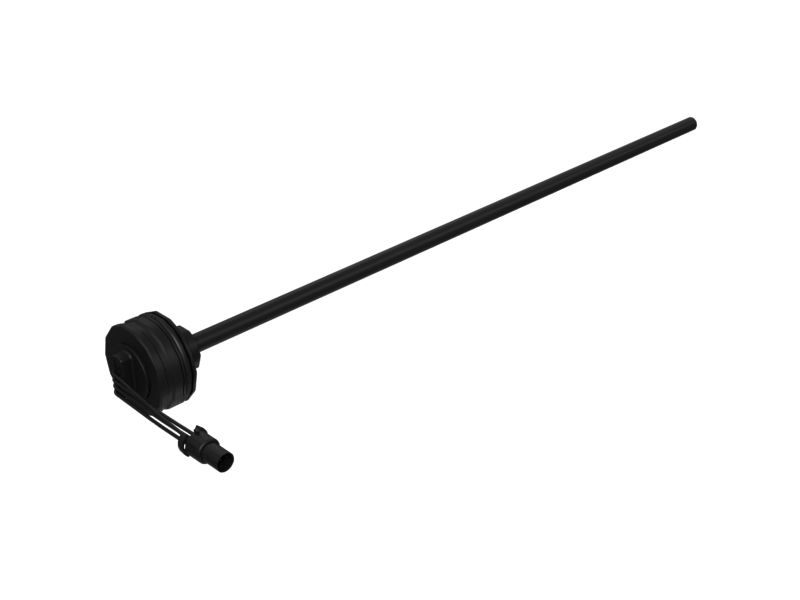

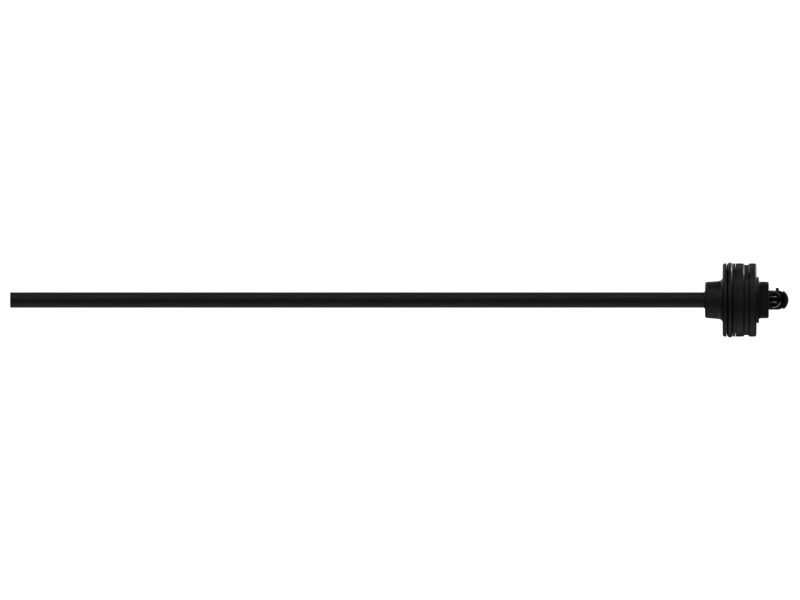

364-4217: Датчик положения

Датчик положения цилиндра Cat®

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 364-4217

Описание.
Датчики положения цилиндра Cat используются для измерения длины выдвижения гидроцилиндра.

Характеристики.
• Выход ШИМ-сигнала.
• Фиксация в цилиндре с помощью установочных винтов.
• Резьбовой конец для простоты снятия.
• Герметичность оболочки электронного блока по IP67.

Области применения.
• Электрогидравлические цилиндры рулевого управления.
• Определение положения цилиндров навесного оборудования.
• Датчики положения Cat применяются с учетом конкретной области. Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 364-4217

Разъем: M12, 4 контакта
Material: Stainless Steel
Temperature (°C): -40°C to +120°C
Temperature (°F): -40°F to 248°F
Outer Diameter (in): 1.89
Outer Diameter (mm): 48
Overall Length (in): 19.65
Overall Length (mm): 499.1
Диаметр штока (дюймы): 0,4
Диаметр штока (мм): 10
Weight (kg): 0.05
Weight (lb): 0.11
Длина провода (дюймы): 3,1
Длина провода (мм): 80
Длина (мм): 458,5
Длина (дюймы): 18,1
