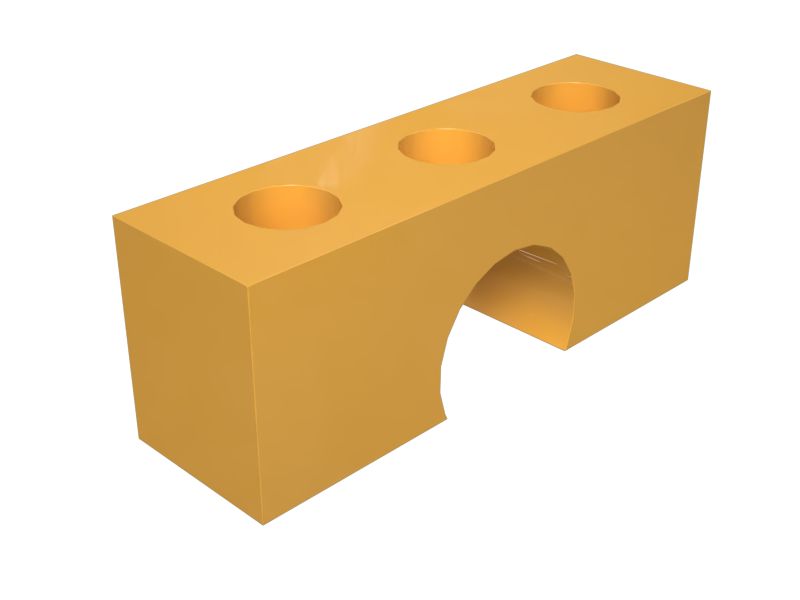

356-0681: Кронштейн крышки стрелы

Стальной кронштейн Cat® крышки стрелы устройства позиционирования и отключения подъема на заданной в

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 356-0681

Описание:
Кронштейн крышки стрелы используется для позиционирования и поддержки узла датчика устройства позиционирования и отключения подъема на заданной высоте в стреле. Кронштейн предназначен для надежного удержания компонентов на месте и крепится болтами к стреле, что позволяет обеспечить безопасную и эффективную работу. Поставляемые кронштейны могут иметь различную форму, устанавливаться в разных положениях и иметь разную степень регулируемости в зависимости от области применения.

Характеристики:
• Имеет 2 монтажных отверстия для установки крепежных деталей M6.
• Подходит для зажима штока или вала наружным диаметром 14,2 мм.
• Изготавливается из стали, обеспечивающей высокую прочность и износостойкость.

Назначение:
Кронштейн крышки стрелы используется для поддержки датчика устройства позиционирования и отключения подъема на заданной высоте в стреле.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 356-0681

Высота (дюймы): 0,5
Высота (мм): 12,7
Длина (дюймы): 1,75
Длина (мм): 44,5
Материал: Сталь
Ширина (дюймы): 0,63
Ширина (мм): 16

356-0681: Кронштейн крышки стрелы

Схема

Описание для номера по каталогу 356-0681

Технические характеристики номера по каталогу 356-0681

Совместимые модели для номера по каталогу 356-0681

BACKHOE LOADER

440 450
