346-5491: Переходник для канала в сборе

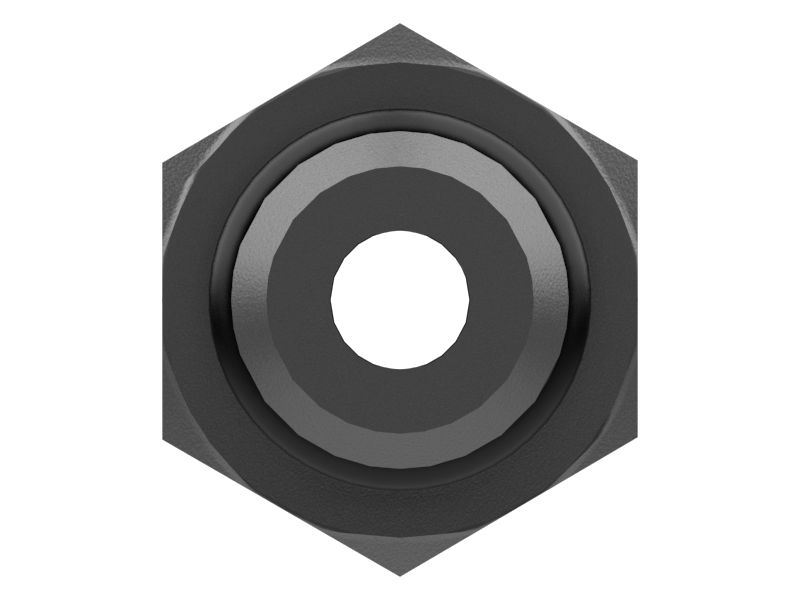

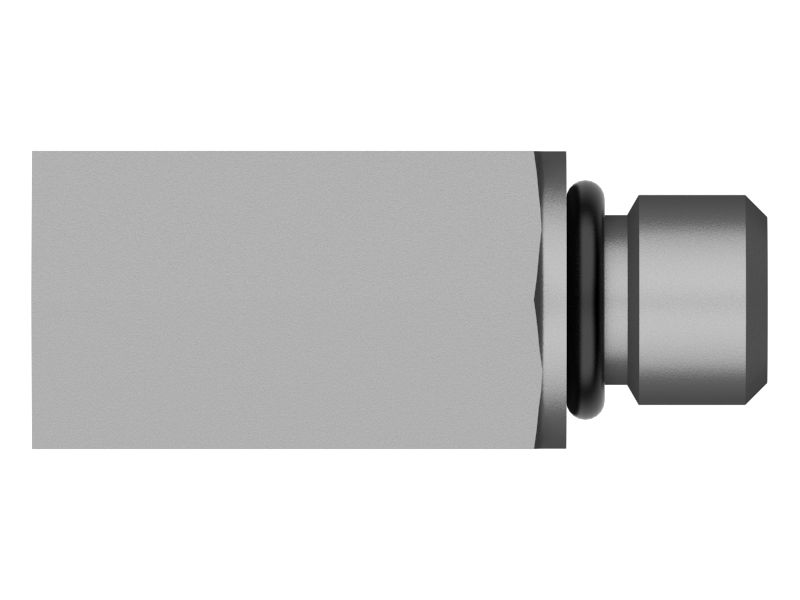

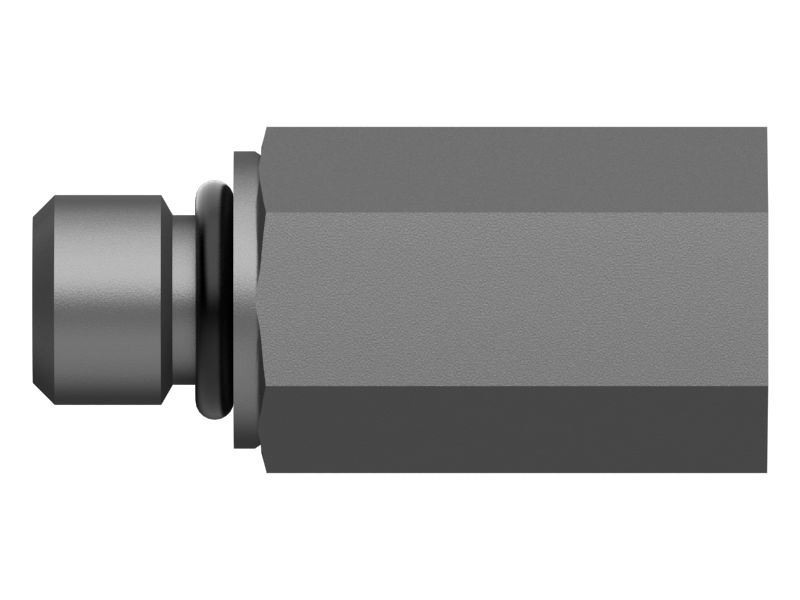

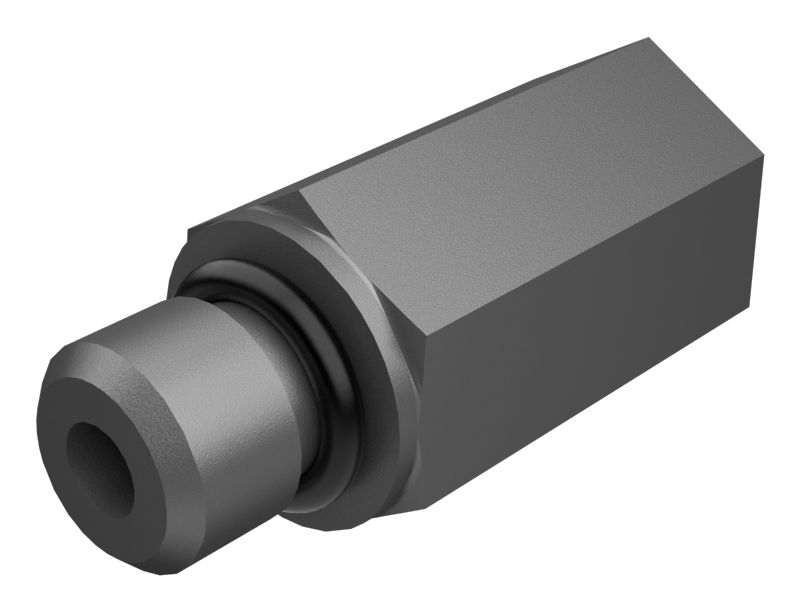

Переходник Cat® в сборе (M12 ISO STOR-M12 Banjo)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 346-5491

Описание
Переходники Cat системы перекачки жидкости соответствуют самым высоким стандартам качества и надежности. Они изготавливаются в точном соответствии с допусками для обеспечения герметичности соединений. Каждый переходник Cat системы перекачки жидкости соответствует отраслевым стандартам (или превышает их) по рабочему давлению, сборочному моменту затяжки и защите от коррозии, обеспечивая долговечность и надлежащую работу машины.

Характеристики
• Материал: плакированная сталь.
• Сторона 1: порт (Банджо).
• Сторона 2: фитинг STOR с внешней резьбой.
• Размер резьбы на стороне 1: M12.
• Размер резьбы на стороне 2: M12.
• Размер шестигранника: 19 мм (0,748 дюйма).
• С уплотнительным кольцом.

Применение
Дополнительные сведения см. в руководстве пользователя или обращайтесь к местному дилеру компании Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 346-5491

Габаритная длина (мм): 42
Размер шестиугольника (мм): 17
Габаритная длина (дюймы): 1,65
Размер шестиугольника (дюймы): 0,67
Material: Carbon Steel

Совместимые модели для номера по каталогу 346-5491

Не найдено
