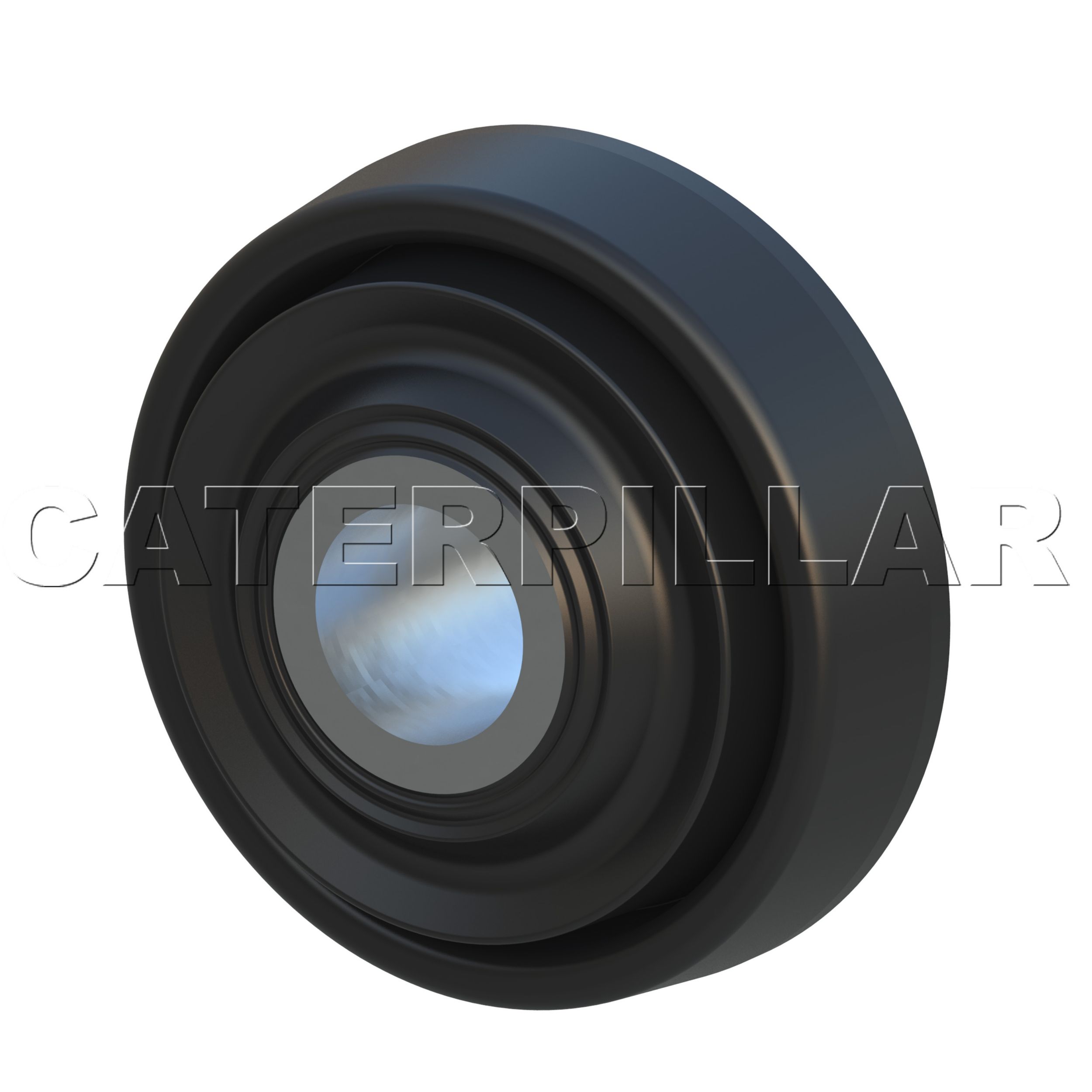

343-7729: Опора

Описание:
Изолирующие опоры используются для установки и размещения систем и изолируют компоненты от влияния окружающих конструкций (вибрации, ударов, шума).

Двухкомпонентные опоры чрезвычайно универсальны и имеют симметричную (две опоры) и несимметричную опору плюс подушку конструкции. Они устанавливаются в отверстие на опорной пластине и фиксируются болтами через центральную втулку, которая может быть фиксированной или свободной.

Характеристики:
Системы крепления Cat® предназначены для снижения механических напряжений на закрепленных компонентах для того, чтобы увеличить их срок службы, сохранить производительность и повысить комфортность работы оператора. Вся система (конструкция, выбор материала, места размещения, креплений и т. д.) оптимизирована и проверена на соответствие требованиям области применения.

Форма изделия и плотность резины в двухкомпонентной опоре точно соответствуют назначению. Обычно опоры предварительно подпрессованы для увеличения срока службы.

Применение:
Двухкомпонентные опоры используются в различных установках Cat, куда входят двигатели, коробки передач, системы доочистки, электронные приборы, кабины, системы вентиляции и кондиционирования, гидравлические компоненты и конструкционные элементы.

• Внутренний диаметр (дюймы): 0,64

• Высота установки (мм): 41,5

• Толщина головки (мм): 32

• Внешний диаметр головки (дюймы): 3,15

• Высота установки (дюймы): 1,63

• Толщина головки (дюймы): 1,26

• Стандартный размер болта (мм): M16

• Скрепленная втулка: Да

• Внешний диаметр головки (мм): 80

• Наружный диаметр трубопровода управления (мм): 38,8

• Тип крепления: Двухкомпонентный — симметричный

• Наружный диаметр трубопровода управления (дюймы): 1,53

• Внутренний диаметр (мм): 16,2

• Material: Carbon Steel
