328-9122: Глухая муфта

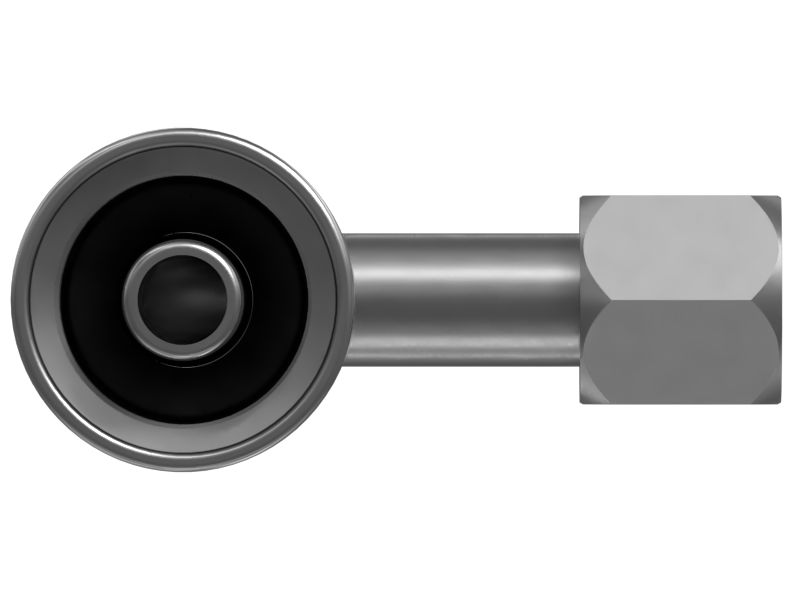

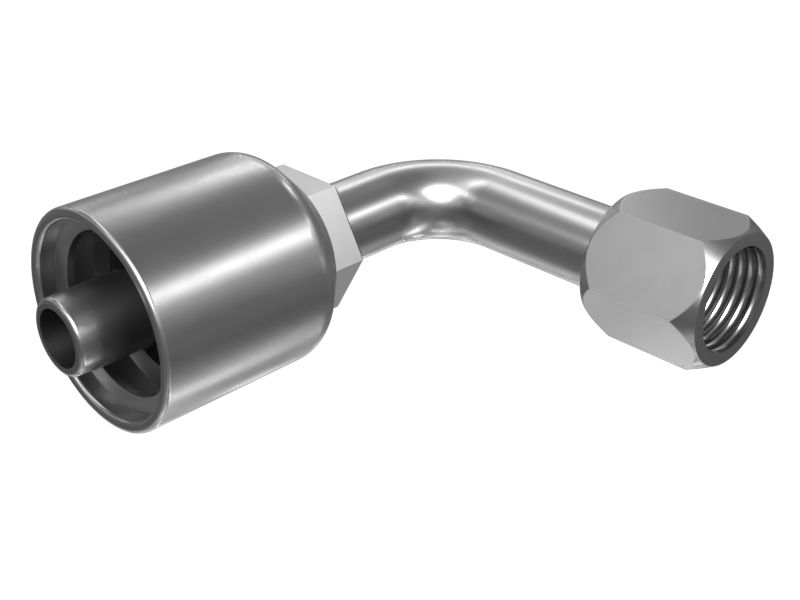

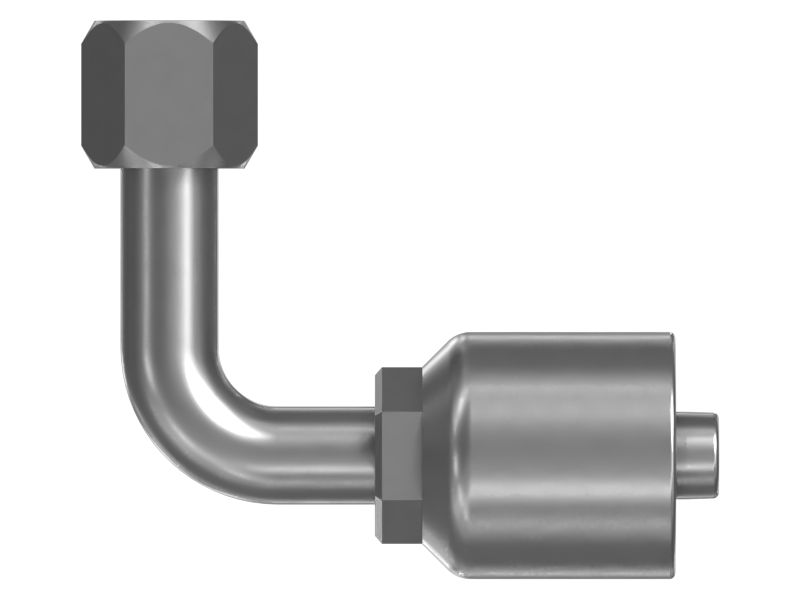

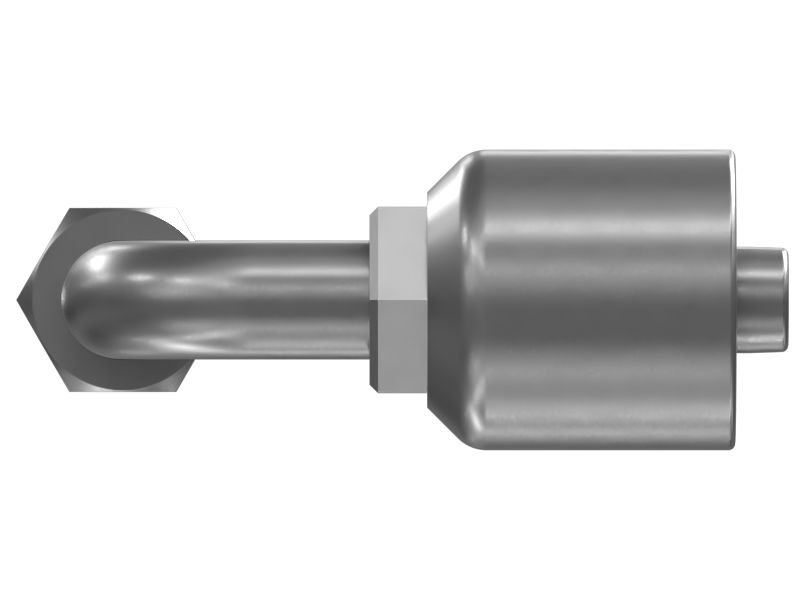

Спиральная глухая муфта JIC Cat® XN — поворотная с внутренней резьбой, угол 90 градусов

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 328-9122

Спиральные глухие муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 328-9122

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 90 град.
Тип разъема: ТИПОРАЗМЕР -8, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗЬ
Размер резьбы (дюймы): 3/4-16
Длина понижения (мм): 54
Длина понижения (дюймы): 2,13
Длина (мм): 74
Длина (дюймы): 2,91
Коэффициент срезания (мм): 40
Коэффициент срезания (дюймы): 1,57
Рекомендуемый размер шланга (мм): 12,7
Рекомендуемый размер шланга (дюймы): 0,5
Совместимые материалы: SAE 100R12, SAE 100R15
Размер шестиугольника (мм): 22,2
Размер шестиугольника (дюймы): 0,87
Тип уплотнения: 0
Описание: Глухая муфта 8XN
Назначение: Глухая муфта для использования с гидравлическим ш
