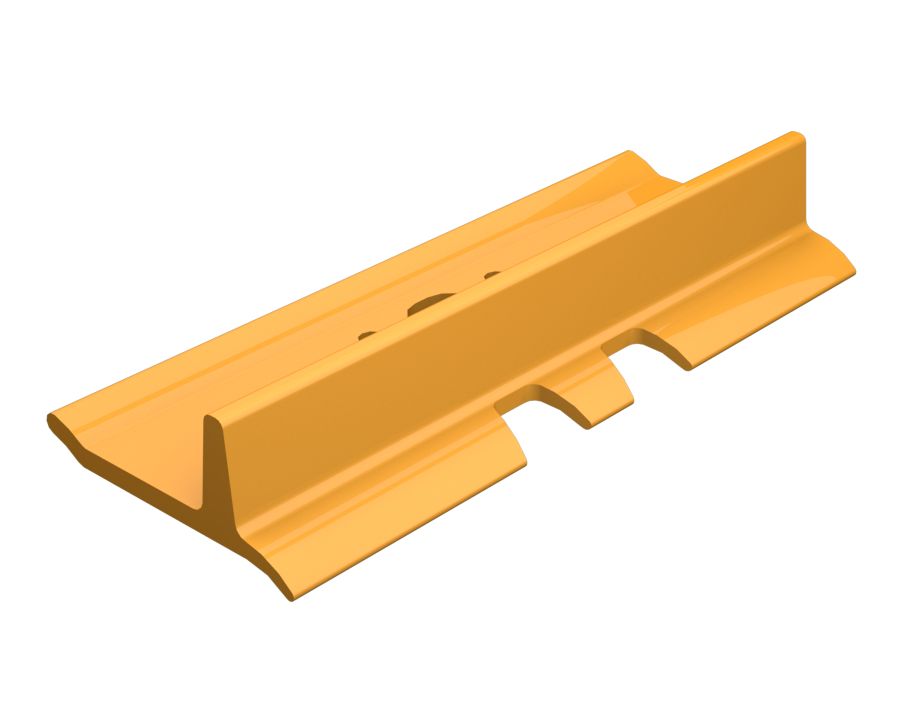

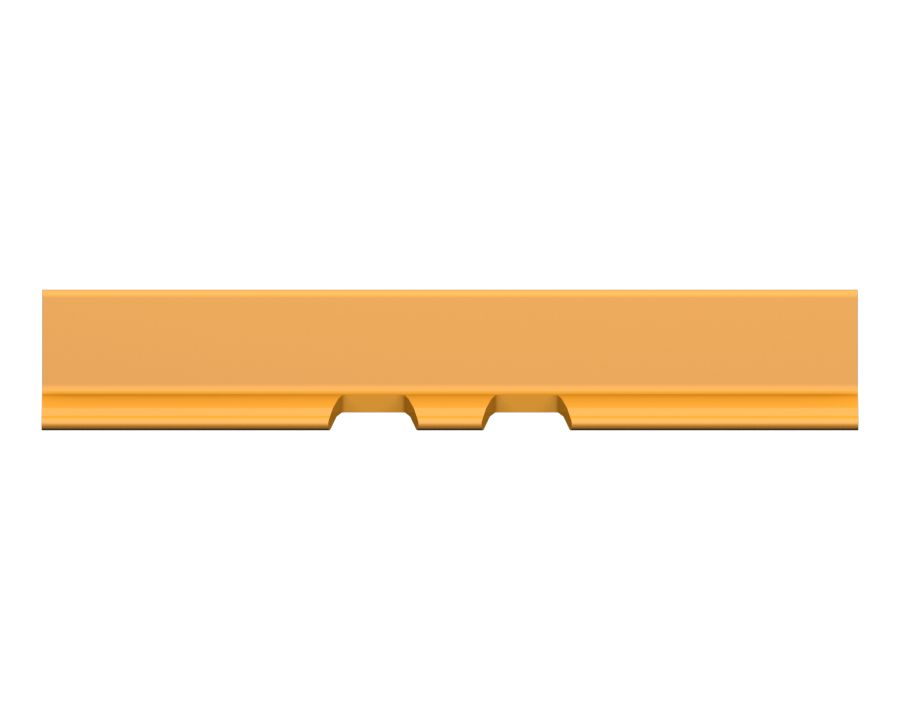

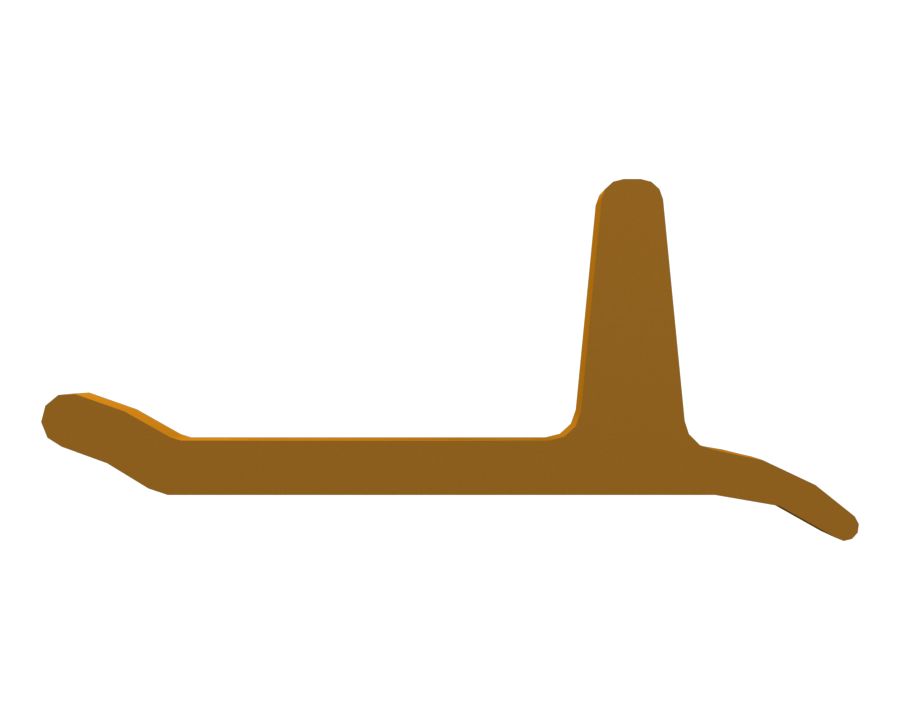

326-1141: Башмак траковой ленты

Башмак гусеничной ленты (одиночный грунтозацеп для экстремальных условий эксплуатации, трапециевидны

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 326-1141

Описание
Башмаки гусеничной ленты обеспечивают опорную проходимость и сцепление с поверхностью, а также защиту звеньев гусеницы.

Характеристики
• Необходимо использовать усиленные башмаки, если башмаки умеренной эксплуатации деформируются или ломаются. Башмаки для тяжелого режима эксплуатации прочнее, чтобы противостоять деформациям и повреждениям, и имеют более толстый слой износного материала в сравнении с башмаками для умеренной эксплуатации. Башмаки для тяжелого режима эксплуатации изготавливаются из прочной легированной стали.

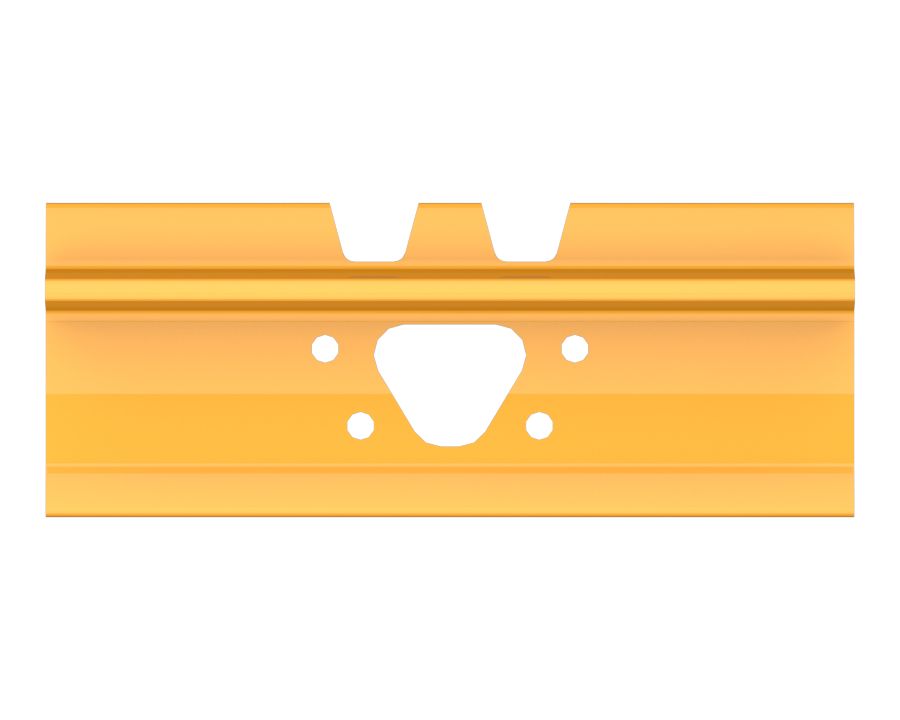

• У трапециевидных башмаков гусеничной ленты имеется трапециевидное отверстие между болтами для выдавливания набивочного материала.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 326-1141

Ширина башмака (дюймы): 26
Размер болта (мм): 7/8
Шаг гусеничной ленты (дюймы): 8,5
Шаг гусеничной ленты (мм): 215,9
Размер болта (дюймы): 7/8
Тип башмака: Особо тяжелые условия эксплуатации, одиночный гру
Clipped: No
Hole Type: Trapezoidal
Joint Type: Regular
Master Bolt Thread: None
Offset: None
Shoe Width (mm): 660
Track Stiffening System: None
ARM: No
Number of Grousers: Single
Material: Boron Steel
Track Bolt Thread: 0.875
