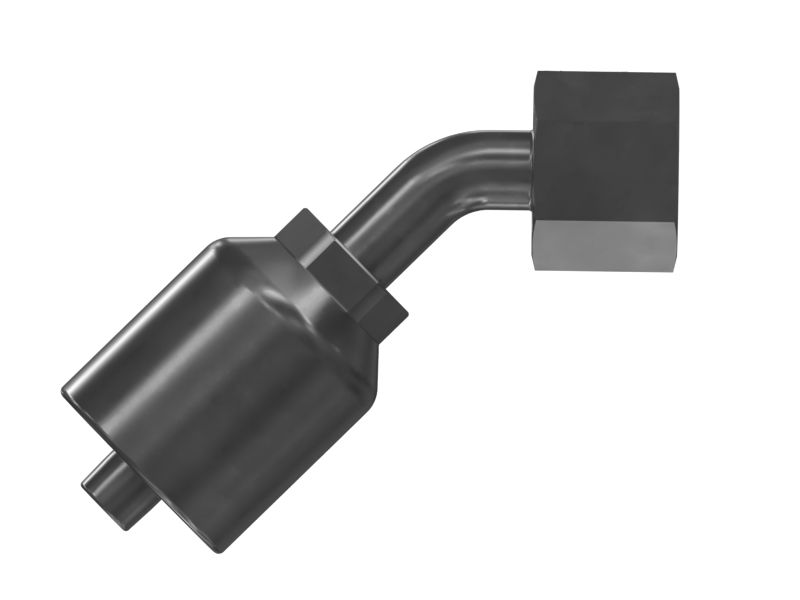

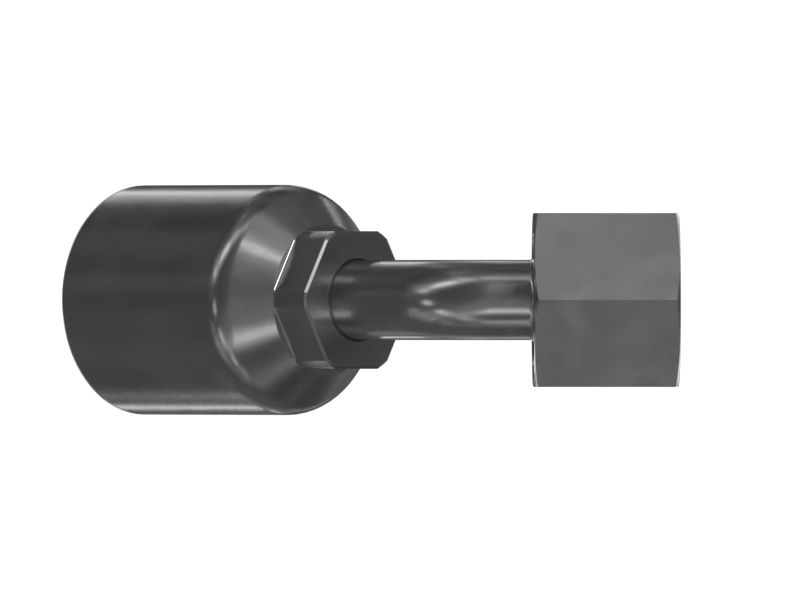

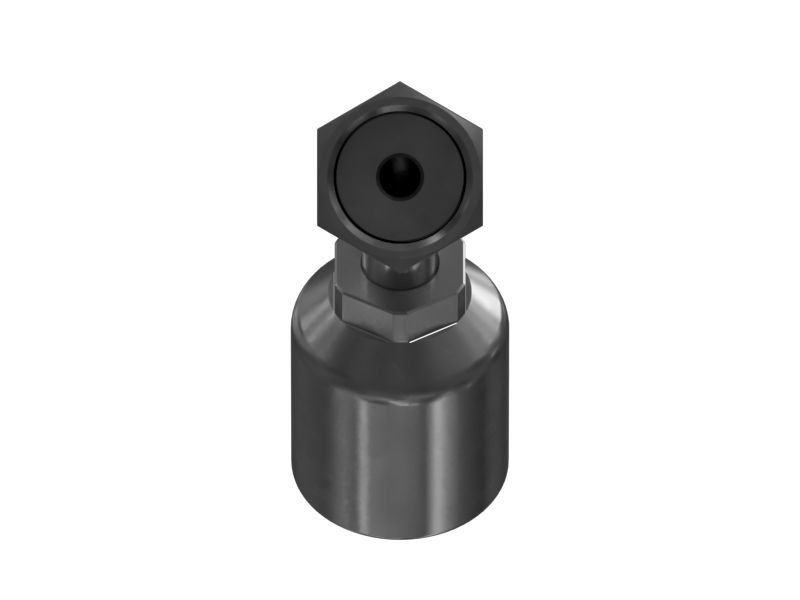

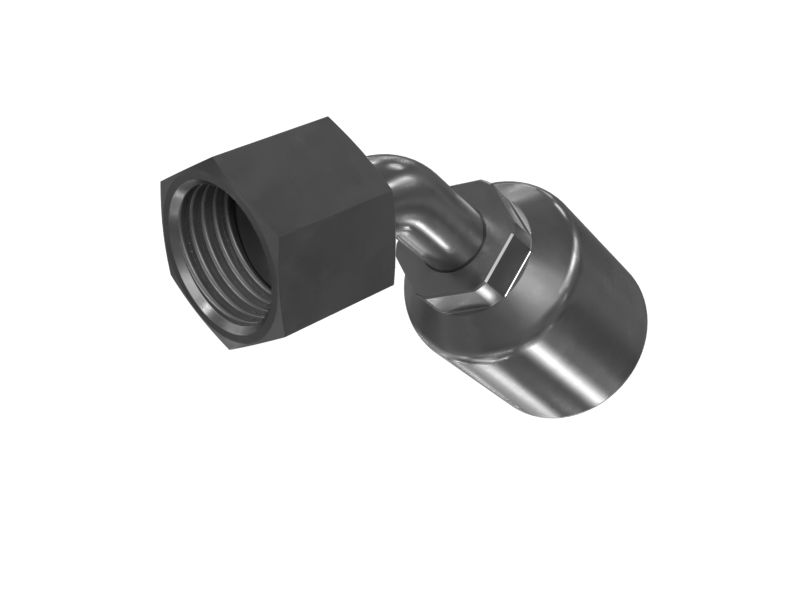

323-6163: Глухая муфта

Спиральная глухая муфта XN ORFS компании Cat — поворотная муфта с углом 45 градусов и внутренней рез

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 323-6163

Спиральные глухие муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 323-6163

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 45 град.
Тип разъема: ТИПОРАЗМЕР -8, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗЬ
Размер резьбы (дюймы): 13/16-16
Длина понижения (мм): 15
Длина понижения (дюймы): 0,59
Длина (мм): 75
Длина (дюймы): 2,95
Коэффициент срезания (мм): 42
Коэффициент срезания (дюймы): 1,65
Рекомендуемый размер шланга (мм): 9,5
Рекомендуемый размер шланга (дюймы): 0,37
Совместимые материалы: SAE 100R12, SAE 100R15
Размер шестиугольника (мм): 23,8
Размер шестиугольника (дюймы): 0,94
Тип уплотнения: NBR 6V-8398, FKM 228-7090
Описание: Глухая муфта 6ХN
Назначение: Глухая муфта для использования с гидравлическим ш

Совместимые модели для номера по каталогу 323-6163

Не найдено
