314-7812: Скользящее соединение 15C

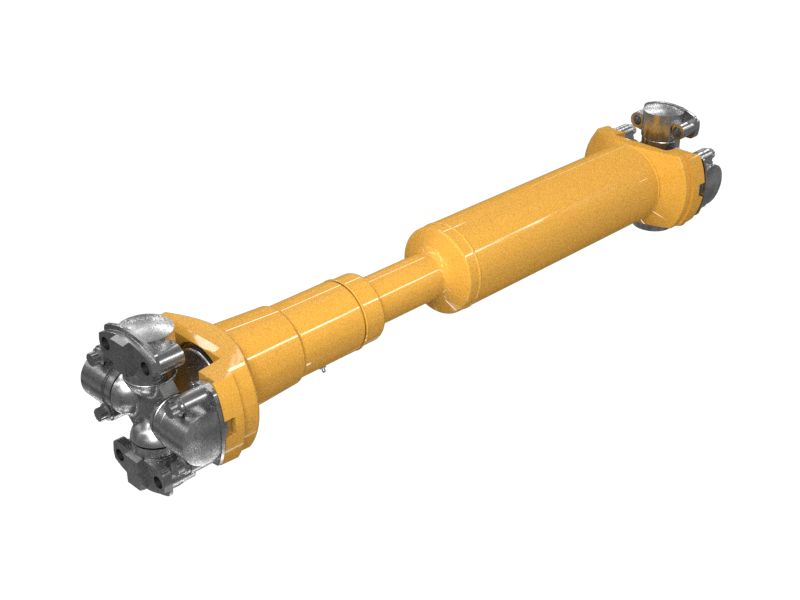

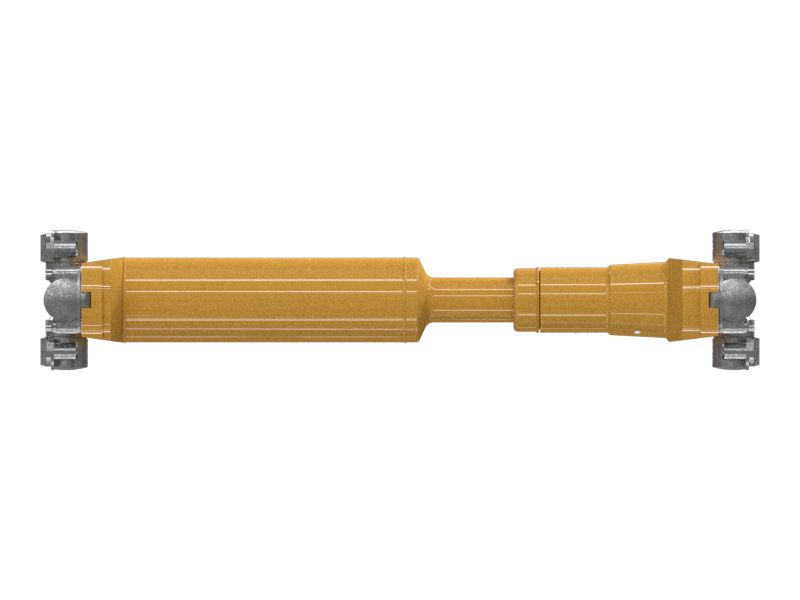

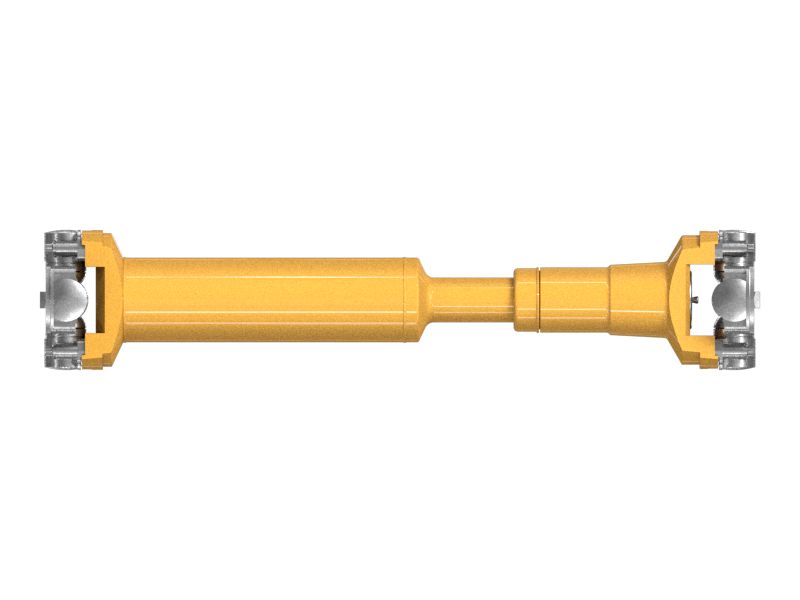

Скользящее соединение Cat® 15C, длина в сжатом состоянии: 1384 мм, длина скольжения: 127 мм

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 314-7812

Описание:
Группы скользящих соединений, таких как 314-7812, используются для выдвижения или втягивания приводного вала в зависимости от применяемого момента затяжки.

Компоненты силовой передачи должны выдерживать большой крутящий момент, высокие ударные нагрузки, а также частые смены направления и переключения передач. Cat разрабатывает и изготавливает компоненты коробки передач и бортового редуктора, учитывая эти требования. Результатом становится надежная силовая передача, работающая безотказно в течение всего срока службы машины.

Характеристики:
• Скользящее соединение 15C

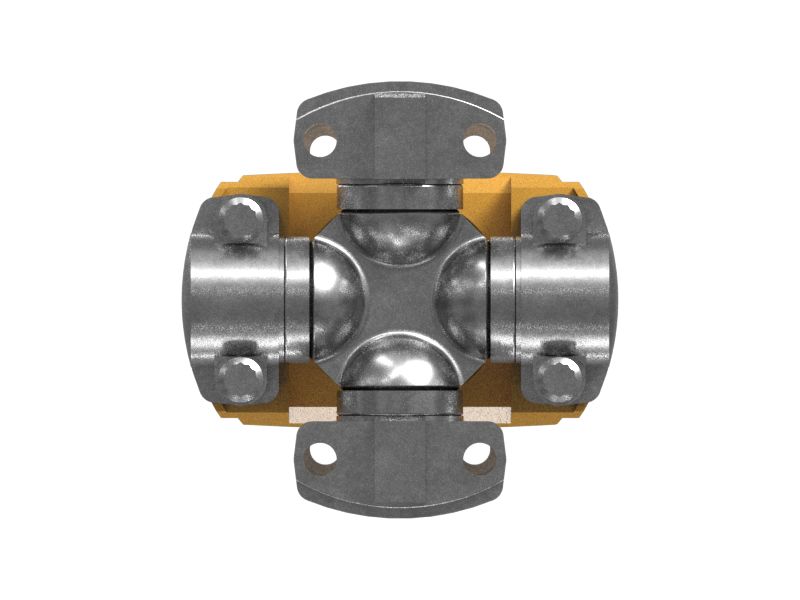

• Включает карданные шарниры, вал 15C и болты
• Длина в сжатом состоянии: 1384 мм (54,5 дюйма)
• Длина скольжения: 127 мм (5,0 дюйма)
• Диаметр поворота: 273 мм (10,7 дюйма)
• Посадочный диаметр: 260 мм (10,2 дюйма)

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 314-7812

Длина (мм): 1384 (в сжатом состоянии)
Диаметр (мм): 273 (механизма поворота)
Длина (дюймы): 54,5 (в сжатом состоянии)
Диаметр (дюймы): 5,0 (механизма поворота)
Material: Carbon Steel,Grease ( Lanolin, Silicone) Fluid,Gr
