306-5632: Коническая шестерня дифференциала

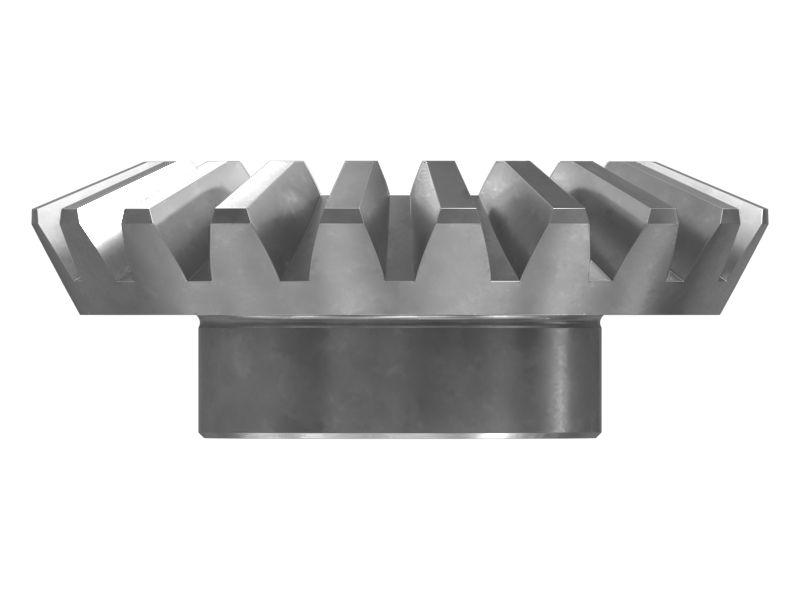

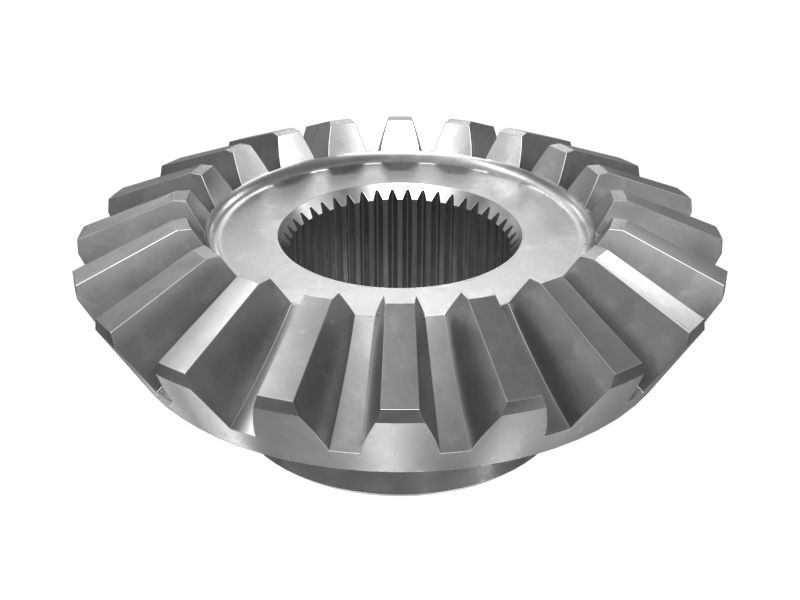

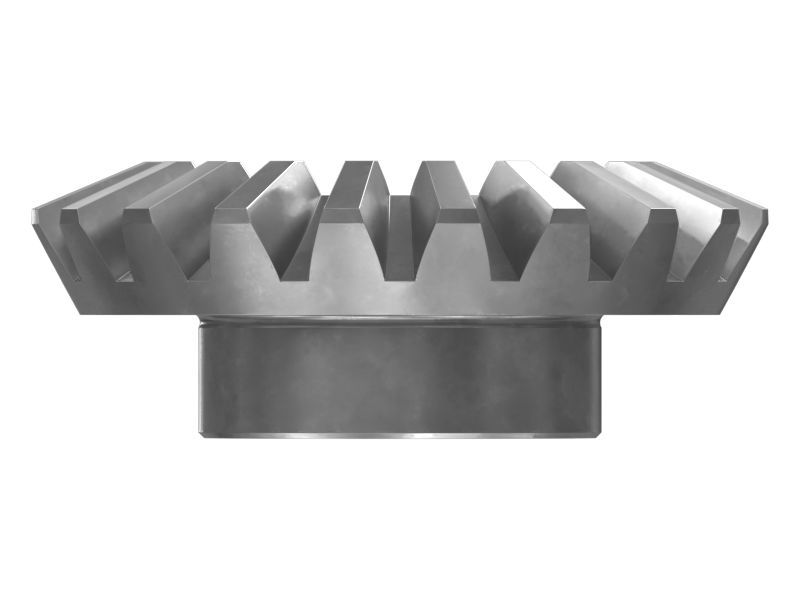

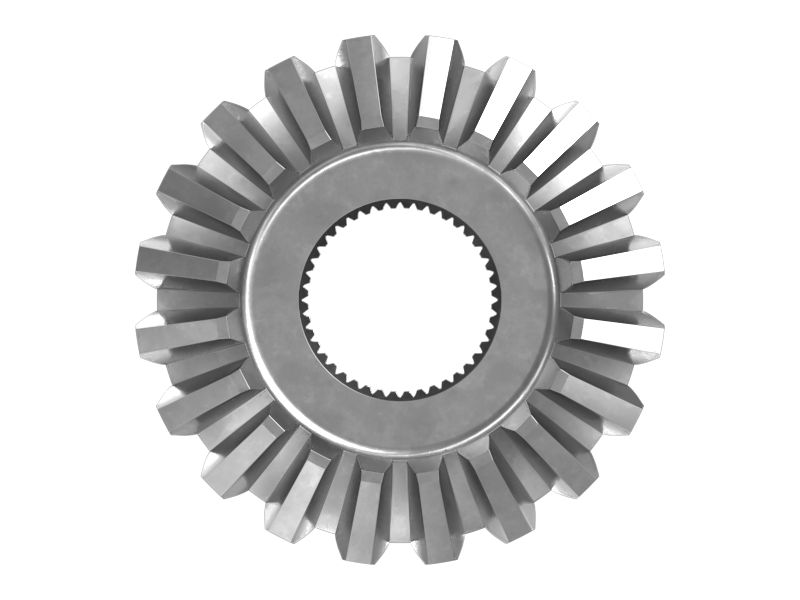

Коническая шестерня дифференциала Cat®

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 306-5632

Описание.
Коническое зубчатое колесо используется в системах дифференциалов для передачи мощности с ведущего вала на валы мостов.

Характеристики.
• Материал: сталь.
• Количество зубьев прямозубого конического колеса: 20.
• Количество зубьев внутреннего шлица: 44.
• Шестерни бортовых редукторов Cat® разработаны для обеспечения максимальной производительности и сбалансированного срока службы системы. Металлургический состав, термообработка, профиль зубьев и обработка поверхности шестерней бортовых редукторов максимально увеличивают срок службы сопряженных шестерней и обеспечивают поддержание оптимальной производительности бортовых редукторов.

Применение.
Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 306-5632

Описание материала: Сталь
Наружный диаметр (мм): 198,2
Внутренний диаметр (мм): 67,93
Высота (мм): 74
Наружный диаметр (дюймы): 7,803
Внутренний диаметр (дюймы): 2,674
Высота (дюймы): 2,913
Material: Low_Alloy Steel,Low Alloy Steel

306-5632: Коническая шестерня дифференциала

Схема

Описание для номера по каталогу 306-5632

Технические характеристики номера по каталогу 306-5632

Совместимые модели для номера по каталогу 306-5632

MOTOR GRADER

16M
