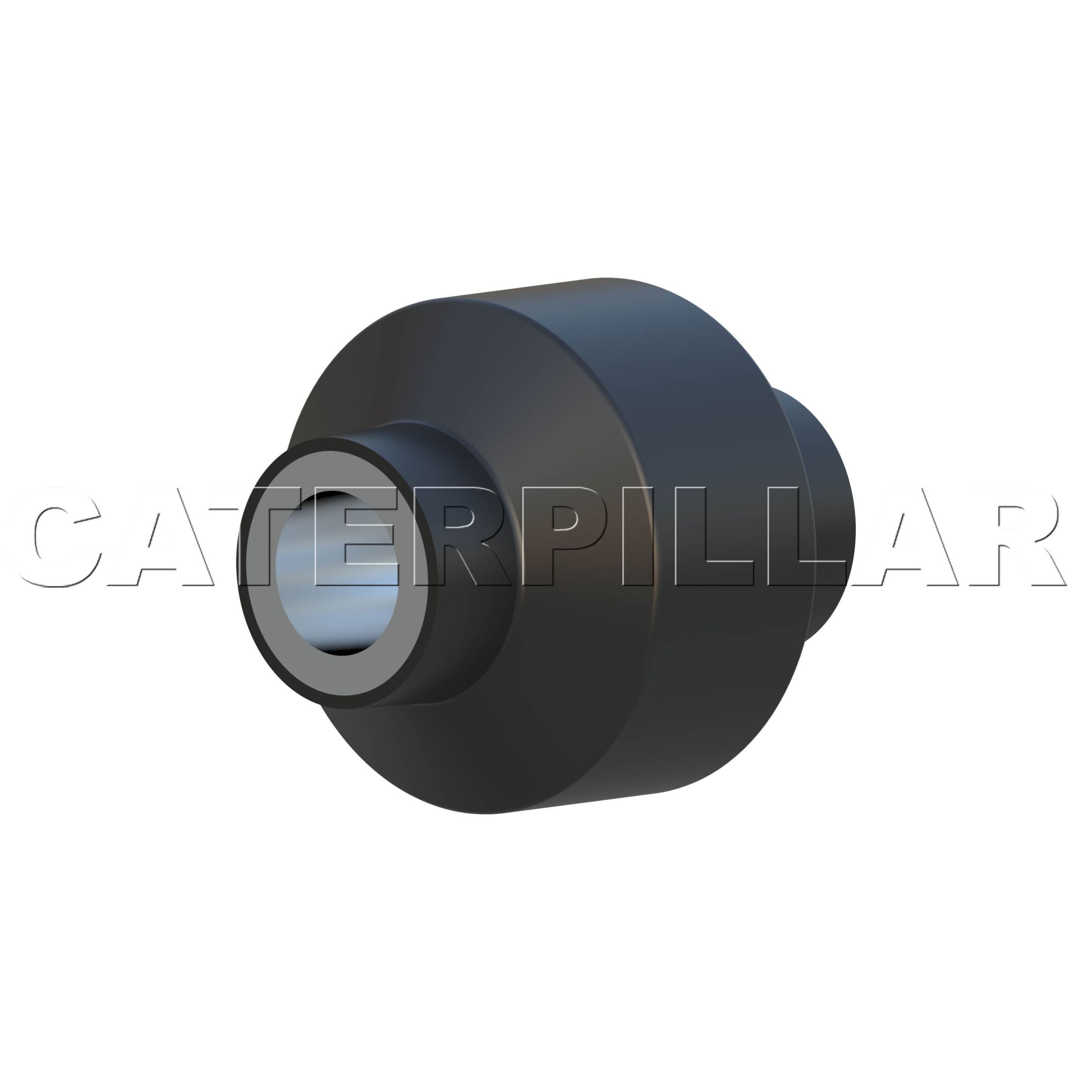

305-4335: Изолирующая опора втулки

Описание:
Изолирующие крепления используются для крепления и позиционирования систем, учета смещений и изоляции компонентов от окружающей конструкции (вибрации, ударов, шума).

Крепежные втулки — это цилиндрические резиновые компоненты со стальной гильзой внутри. Они могут быть прямыми или фланцевыми с кромкой. Некоторые монтируются во внешнюю втулку.

Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты и их деформации, чтобы увеличить их долговечность и срок службы, а также повысить комфорт оператора. Вся система (конструкция крепления, выбор материала, размещение, аппаратное обеспечение и т. д.) оптимизирована и проверена в соответствии с конкретными требованиями применения.

Крепежные детали втулки предназначены главным образом для принятия радиальных нагрузок, некоторые могут допускать вращение. Они, как правило, запрессованы в несущую конструкцию для обеспечения прочного стабильного соединения. Втулки с внешними гильзами также могут быть установлены в несущую конструкцию с колпачком и седлом.

Назначение:
Втулочные крепления используются в самых разнообразных системах крепления Cat таких как силовой агрегат, охладитель, электроника, кабина, система кондиционирования воздуха и гидравлические системы.

• Внутренний диаметр (дюймы): 0,63

• Наружный диаметр трубопровода управления (мм): 50,3

• Габаритная длина (мм): 72

• Тип крепления: Втулка без внешней муфты

• Наружный диаметр трубопровода управления (дюймы): 1,98

• Внутренний диаметр (мм): 16

• Material: Carbon Steel
