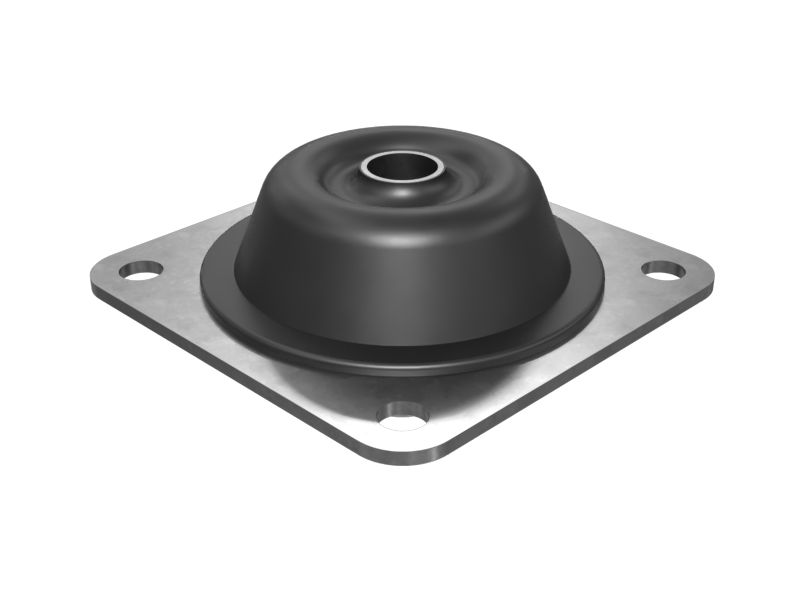

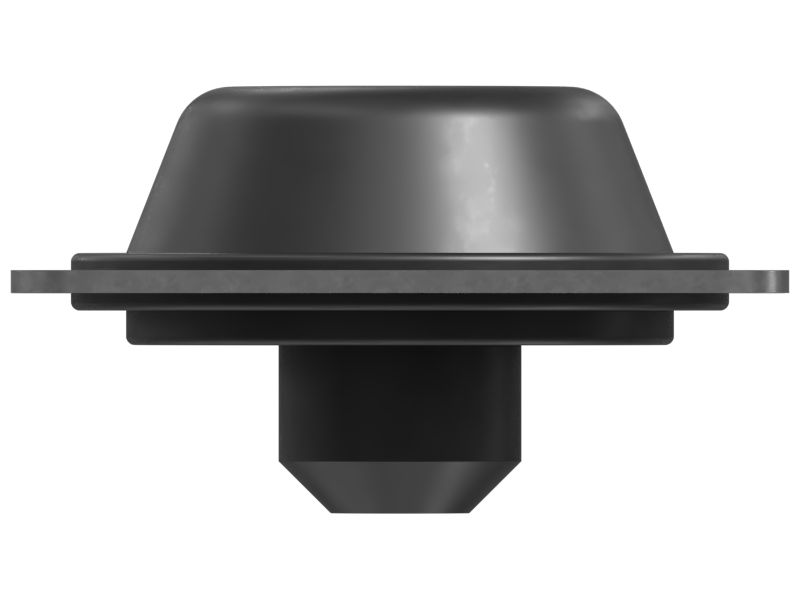

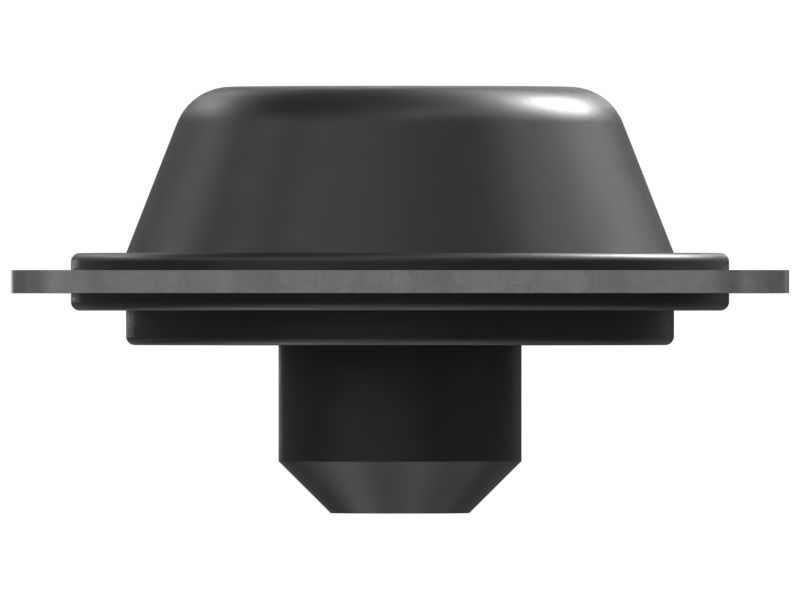

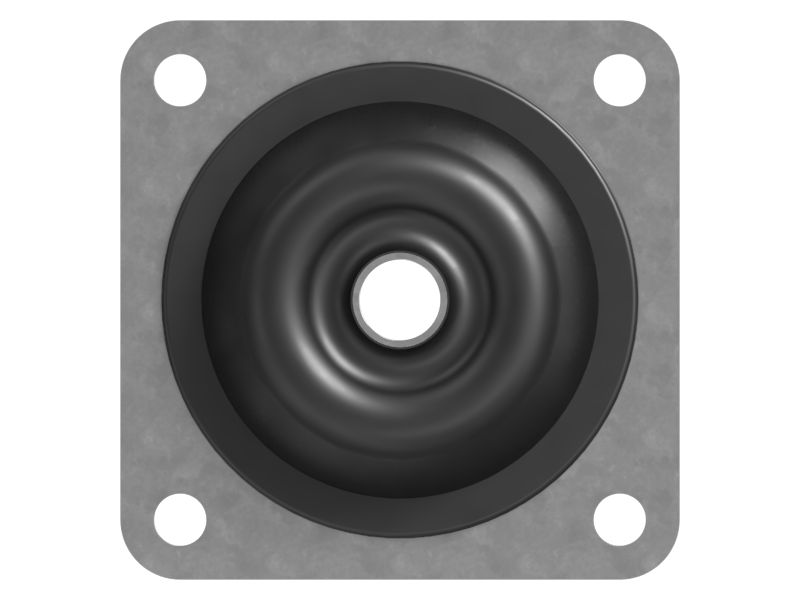

2W-8603: Гибкое амортизирующее крепление
Гибкое амортизаторное крепление Cat® поглощает удары и гасит вибрацию, обеспечивая гибкое и упругое
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 2W-8603
Описание:
Изолирующие крепления используются для крепления и позиционирования систем, учета смещений и изоляции компонентов от окружающей конструкции (вибрации, ударов, шума).
Опоры Plateform имеют встроенный фланец и внутреннюю втулку, обеспечивающие быстрое болтовое крепление. Данная опора монтируется через центральное отверстие и крепится 2 или 4 фланцевыми болтами.
Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты и их деформации, чтобы увеличить их долговечность и срок службы, а также повысить комфорт оператора. Вся система (конструкция крепления, выбор материала, размещение, аппаратное обеспечение и т. д.) оптимизирована и проверена в соответствии с конкретными требованиями применения.
Опоры Plateform обычно используются для поддержки статических нагрузок в осевом направлении. Кроме того, допускается использовать внешнюю ограничивающую шайбу большого диаметра для ограничения смещения.
Назначение:
Применение:Опоры Plateform используются в различных системах Cat и отлично сочетаются с листовым материалом, например в электрических щитах, охладителях и компонентах системы ОВКВ.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 2W-8603
-
Общая высота или длина втулки (дюймы): 0,97
-
Внутренний диаметр или резьба втулки (мм): 6,5
-
Расстояние между отверстиями фланца (мм): 35
-
Общая высота или длина втулки (мм): 24,6
-
Описание материала: Резина
-
Тип крепления: Платформа - 4 монтажных отверстия
-
Внутренний диаметр или резьба втулки (дюймы): 0,26
-
Расстояние между отверстиями фланца (дюймы): 1,38
-
Тип крепления: Plateform — 4 монтажных отверстия
-
Расстояние между отверстиями фланца (мм): 35
-
Расстояние между отверстиями фланца (дюймы): 2,73
