Схемы деталей/узлов

2T-3022: Прокладка

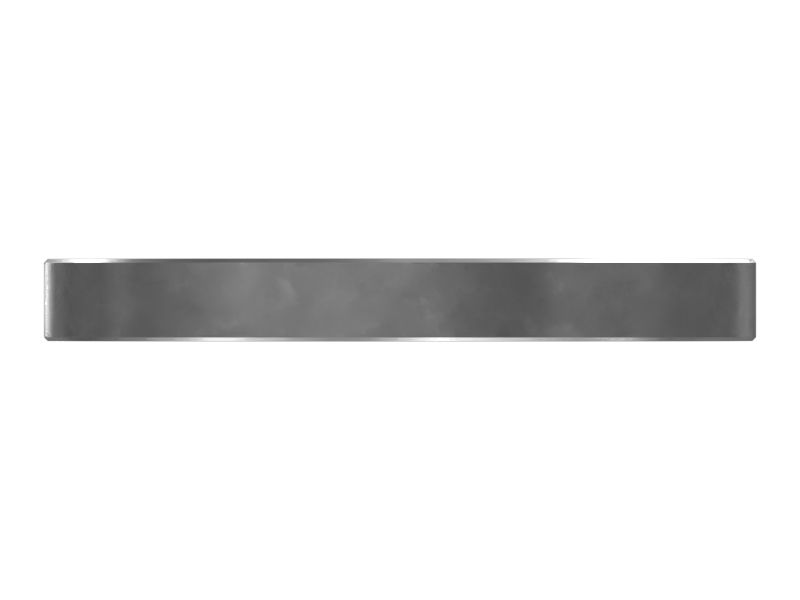

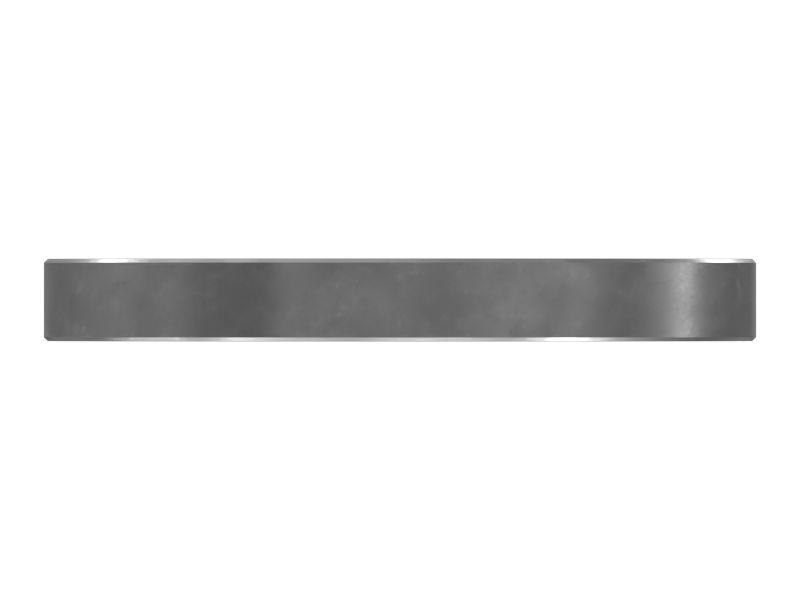

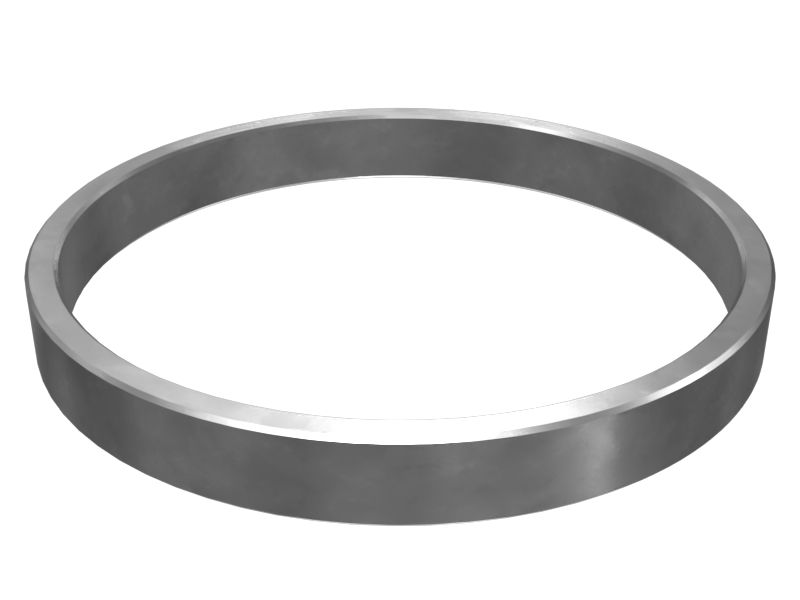

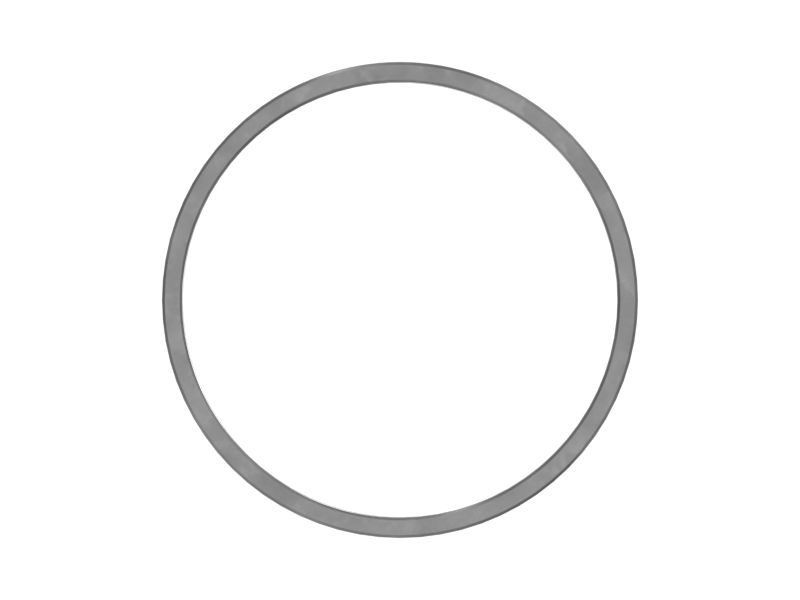

Прокладка Cat®, размеры: 140 X 152 X 17,5 мм, сталь

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 2T-3022

Описание:
Прокладки, такие как 2T-3022, обычно используются для увеличения длины растяжения в крепежной детали, чтобы снизить потери предварительной нагрузки или сократить диапазон циклических напряжений рабочих нагрузок машины. Они используются для установления и поддержания функциональной взаимосвязи зависимых частей в системах машин.

Прокладки Cat обеспечивают высокую производительность, надежность и долговечность.

Характеристики:
• Стальная прокладка
• Тип: Прорезь центрального отверстия
• Форма центрального отверстия: без резьбы
• Внутренний диаметр: 140 мм (5,50 дюйма)
• Наружный диаметр: 152 мм (6,00 дюйма)
• Длина: 18 мм (0,69 дюйма)

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 2T-3022

Тип: Центральное отверстие-прорезь
Материал: сталь
Покрытие: Не указано
Форма центрального отверстия: Без резьбы
Внутренний диаметр (мм): 139,7
Наружный диаметр (мм): 152,4
Длина (мм): 17,5
Внутренний диаметр (дюймы): 5,5
Наружный диаметр (дюймы): 6
Длина (дюймы): 0,69

2T-3022: Прокладка

Схема

Описание для номера по каталогу 2T-3022

Технические характеристики номера по каталогу 2T-3022

Совместимые модели для номера по каталогу 2T-3022

WHEEL SCRAPER

623F 623E 623G

WHEEL TRACTOR

623H
