Схемы деталей/узлов

Наружный шестигранный болт с резьбой 1/4-16

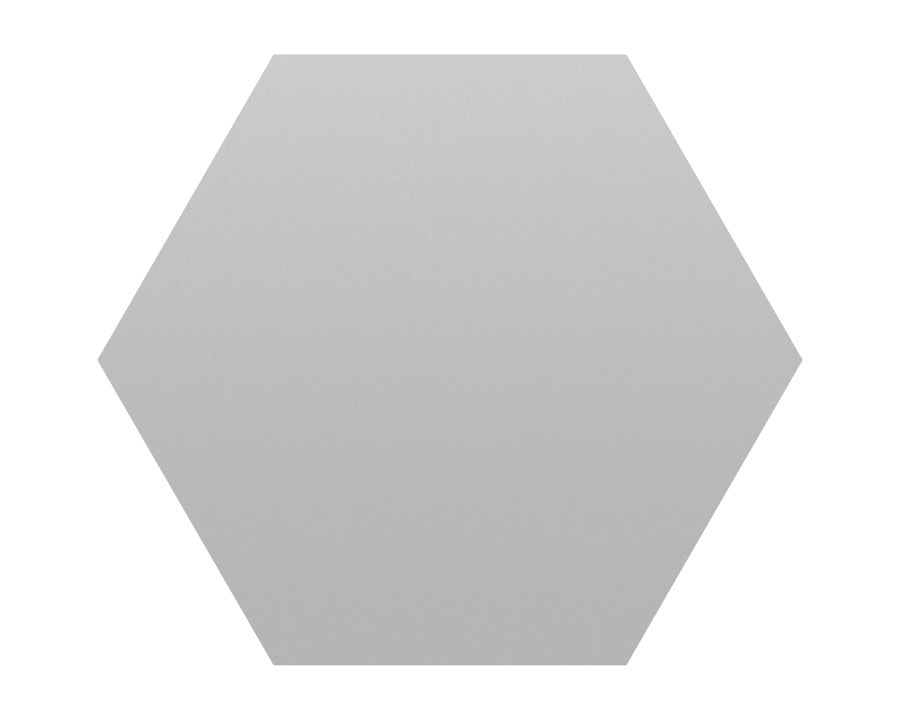

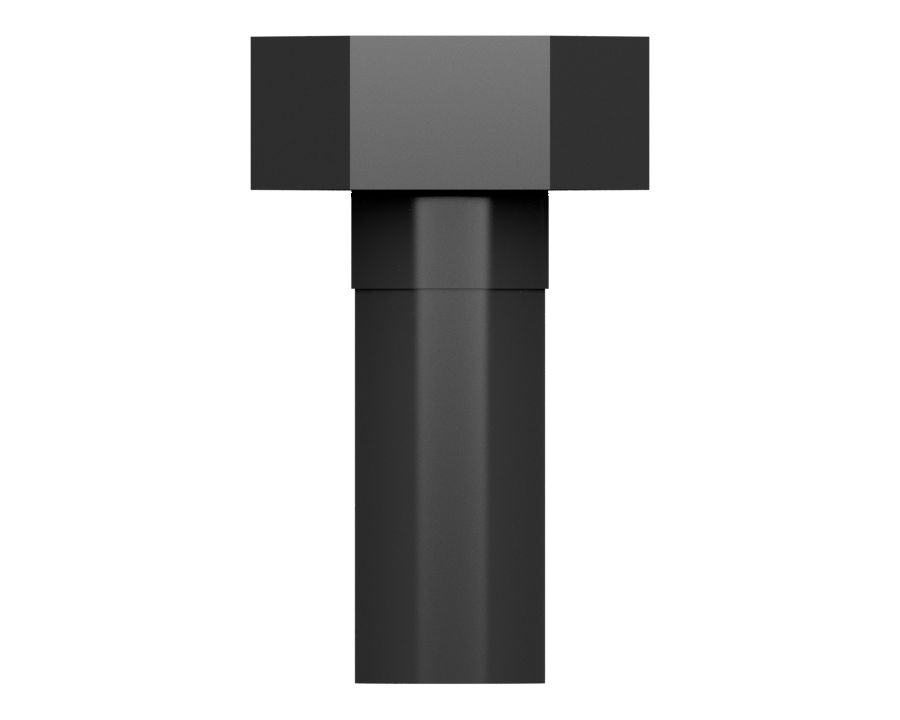

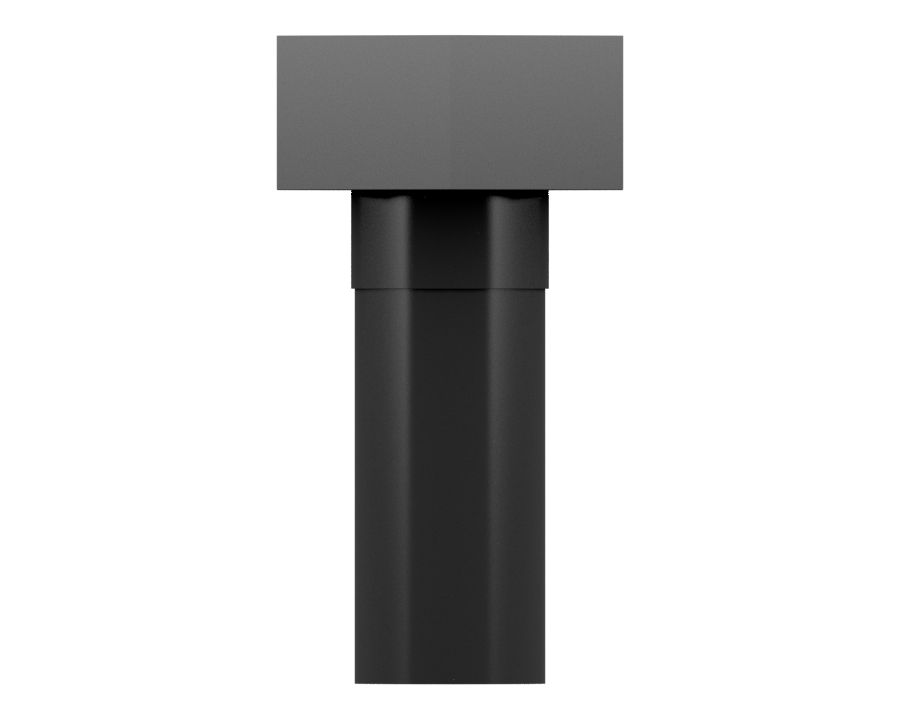

2A-0762: Наружный шестигранный болт с резьбой 1/4-16

Наружный шестигранный болт Cat®, длина 15,88 мм

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 2A-0762

Болты Cat и соответствующие усиленные шайбы и гайки образуют единую систему, устойчиво обеспечивающую высокое зажимное усилие.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 2A-0762

Покрытие: Фосфат цинка и масло
Материал: Сталь
Описание материала: SAE J429, класс 8. Маркировка головки — 6 радиаль
Размер резьбы (дюймы — число ниток на дюйм) (дюймы): 1/4-20
Размер резьбы (мм): 0,250
Шаг резьбы отверстия: 20
Габаритная длина (мм): 15,88
Thread Size (dia x pitch) (mm): 1/4x20
Class or Grade: SAE J429 Grade 8 (150 ksi)
Hand of Thread: RH

Совместимые модели для номера по каталогу 2A-0762

WHEEL LOADER

980 II 950 966F 936 916 936E 926E 926 950B/950E 966D 966E 950E 980C 972G 988B 992 920 966C 930 988 930R 930T 980B 992B G926 G916 950B 966R

GEN SET ENGINE

3508 3208 3408B 3304 3408C 3406B 3408 3512 3516 3304B C280-16 3412 3412C 3508B 3306 G3516B

WHEEL SKIDDER

525 518 528

GENERATOR

SR4B SR4 SR4BHV

TRACK-TYPE TRACTOR

D7H D5H D4H D3B D5 D7G D8L D6E D6D D8K D4E D5B SR D7F D6C D8H D9E D9G D10 D4D

PIPELAYER

589 561B 561C 572F 583H 571F

MARINE ENGINE

3408B 3406B 3408 3304 3304B 3508 3516 3512 C280-16 D330C 3616 3612 C280-12 C280-6 C280-8 3412 D379A D379B D337 D364 D342C D353E D337F D353C D353D D399 D348 3406 D326F D398A D398B D342 D343 D330A D330B D333A D333B D333C 3306 3208

ENGINE - INDUSTRIAL

3406B

HYDRAULIC CONTROL

48 153 163 143 140 183B 141

INDUSTRIAL ENGINE

3304 3306 3412 3406C 3512 3516 3508 D330C D379B D379 D342 D342C D399 D353C D353E D353D D343 D348 3406 D320A D333C

CHALLENGER

65B 65

OFF HIGHWAY TRUCK

794 AC 798 796

TRUCK

794 AC 775D 69D 773D 769D 769C 773B 777 789 769 773 769B

MOTOR GRADER

140 120 16 16G 14G 12G 130G 140G 120G 12F 14E 12E 120B

GAS ENGINE

G3612 G3616 G3608 G3516C G3306 G398 G399 G379A G379

VIBRATORY COMPACTOR

CS-563 CP-563 CS-431C CS-323 CP-323 CB-434B CB-544 CB-534B CP-553 CS-553 CS-533 CS-551 CS-583

ARTICULATED TRUCK

II D300E D300B D250B D30C D35C D25C D350C

WHEEL SCRAPER

623F 623E 621E 637E 627 666B 637D 666 639D 627B 657 613 613B 641B 641

PUMPER

SCT673 SPS342 SPT342

WHEEL TRACTOR

637E 621E 631E 651 657B 651B 641B 613 641 657 627 621 631C 633C 621B 627B

UNDERGROUND ART TRUCK

AE40 II AD45

COLD PLANER

PM-565 PR-1000C PR-1000 PR-450

LOAD HAUL DUMP

R2900G R1600H

MARINE AUXILIARY

3608

QUARRY TRUCK

771D 771C 775B

TRACTOR

772B 768C 776

INTEGRATED TOOLCARRIER

IT18B IT28B

ASPHALT PAVER

AP-800 AP-800B BG-2455C BG-245C AP-1055B AP-1050B

SOIL STABILIZER

SS-250

ROAD RECLAIMER

RR-250

STABILIZER MIXER

SM-350

RECLAIMER MIXER

RM-350

TRUCK ENGINE

3406 3208 1673 1693 1673C 1674 3306 3408B 3408 3306B 3406B 1140 1150 1145 1160

BULLDOZER

8S 8A 834U 834S 6A 6S 977A 4S 10C 5A 5S 10S 10U 955 4A 3S 3P 824S

EXCAVATOR

375-A 225 245 215 235 245B

TRACK LOADER

953 973 943 963B 951C 941B 951B 941 955C 977D 977H 977K 955K 983 955H 955L 931

PETROLEUM ENGINE

C280-12

SOIL COMPACTOR

825C 815 815B 825B

WHEEL DOZER

824C 834 824B 814 824

LANDFILL COMPACTOR

826C 816 826B

BACKHOE

D3 931

GEN SET-MILITARY

3608

VEHICULAR ENGINE

3512 D346

ENGINE - MACHINE

3208 3204

RIPPER

6 951 955 4 8D 977 10 5

WINCH

528 55

TRACK-TYPE LOADER

977K

RIPPER SCARIFIER

16G

MARINE GEAR

3181 3192 7251

CABLE CONTROL

129

WINDROW ELEVATOR

WE-851B
