257-2723: Глухая муфта

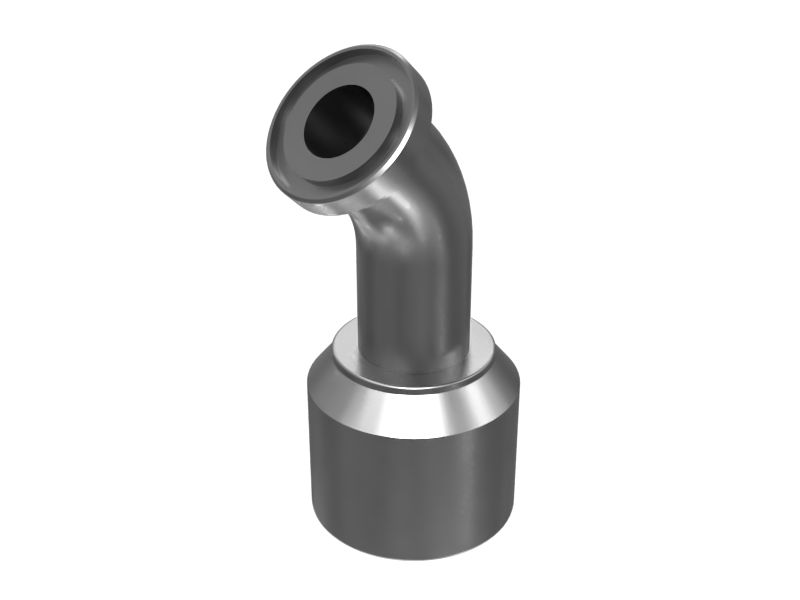

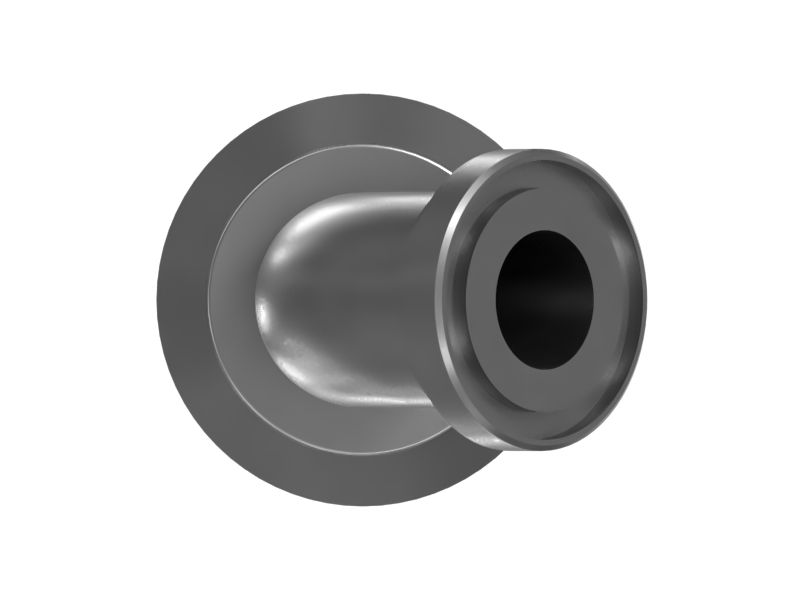

Глухая муфта Cat — 45 град., код 61

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 257-2723

Соединения с головкой с фланцем (код 61) соответствуют требованиям SAE J518, код 61, или превосходят их. Диапазон максимального рабочего давления соединений с головкой с фланцем (код 61) составляет 3000–5000 фнт/кв. дюйм в зависимости от размера.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 257-2723

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 45 град.
Тип разъема: ФЛАНЕЦ -16 С КОДОМ 61
Длина понижения (мм): 27
Длина понижения (дюймы): 1,06
Длина (мм): 132
Длина (дюймы): 5,2
Коэффициент срезания (мм): 87
Коэффициент срезания (дюймы): 3,43
Рекомендуемый размер шланга (мм): 31,8
Рекомендуемый размер шланга (дюймы): 1,25
Совместимые материалы: SAE 100R1, SAE 100R2, SAE 100R4, SAE 100R5
Тип уплотнения: NBR 4J-0520, FKM 291-8219
Описание: Глухая муфта 20MN
Назначение: Глухая муфта для использования с гидравлическим ш
