256-3729: Глухая муфта

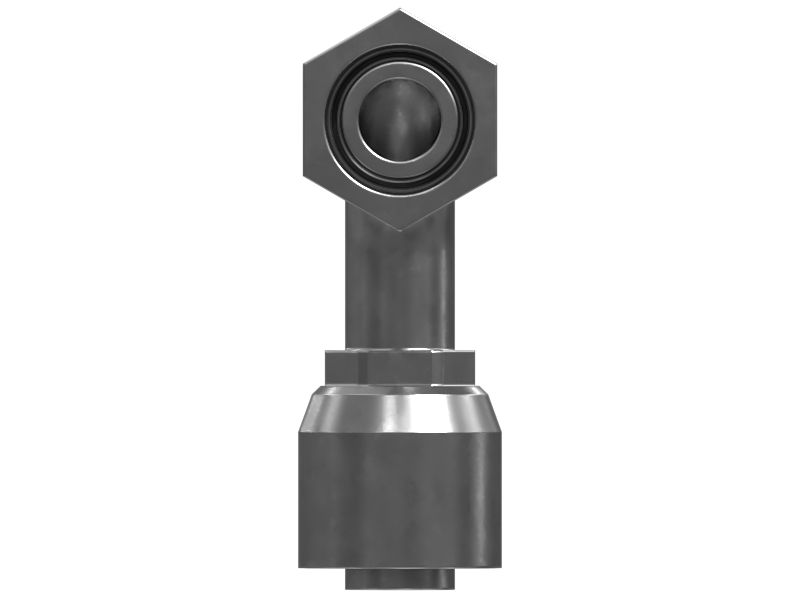

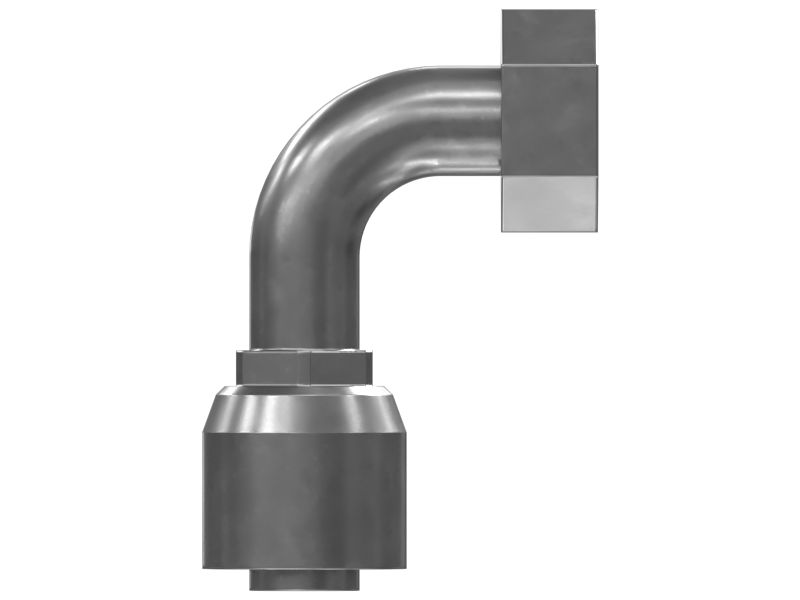

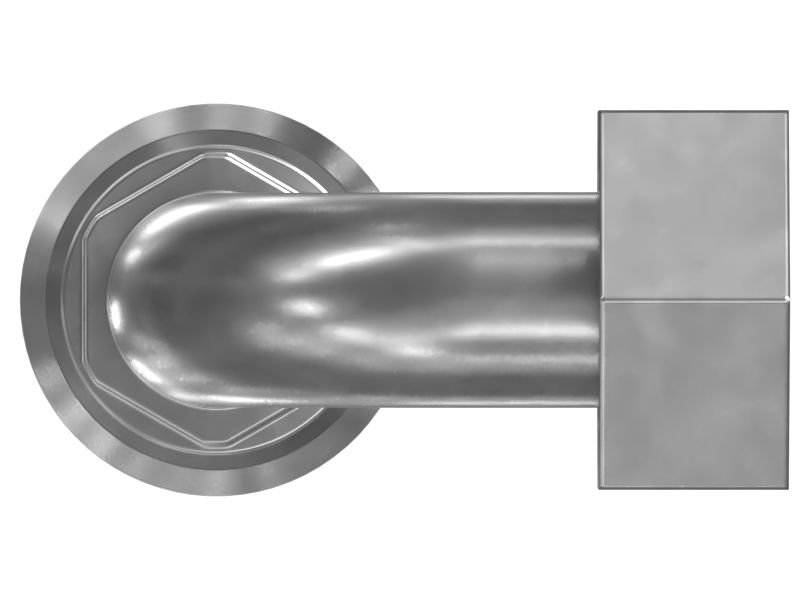

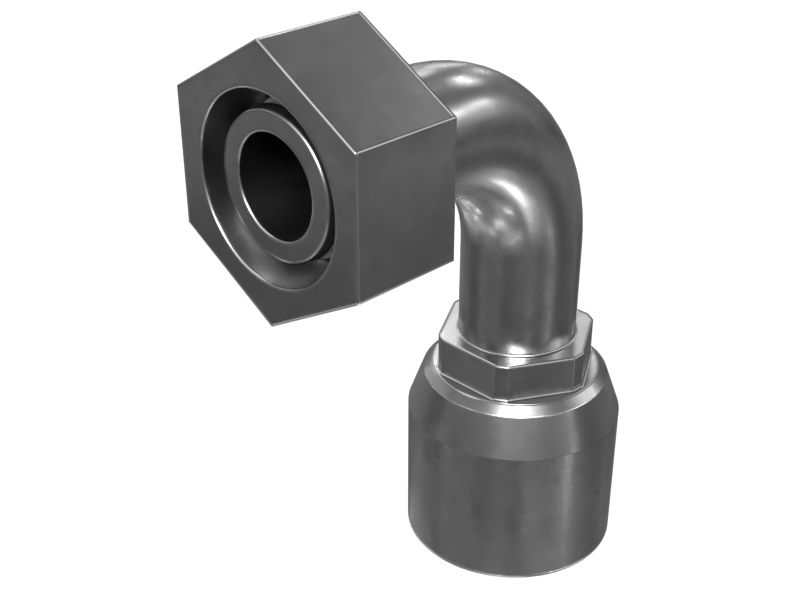

Глухая муфта DIN Cat — поворотная с углом 90 градусов и внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 256-3729

Глухая муфта DIN Cat — поворотная с углом 90 градусов и внутренней резьбой

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 256-3729

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 90 град.
Тип разъема: ПОВОРОТНАЯ DIN С ВНУТРЕННЕЙ РЕЗЬБОЙ
Размер резьбы (диаметр x шаг) (мм): M30х2
Длина понижения (мм): 53
Длина понижения (дюймы): 2,09
Длина (мм): 84
Длина (дюймы): 3,31
Коэффициент срезания (мм): 53
Коэффициент срезания (дюймы): 2,09
Рекомендуемый размер шланга (мм): 19,1
Рекомендуемый размер шланга (дюймы): 0,75
Совместимые материалы: SAE 100R1, SAE 100R2, SAE 100R4, SAE 100R5, SAE 1
Размер шестиугольника (мм): 38
Размер шестиугольника (дюймы): 1,5
Тип уплотнения: Нитрилкаучук 3E-6761
Описание: Глухая муфта 12MN
Назначение: Глухая муфта для использования с гидравлическим ш
