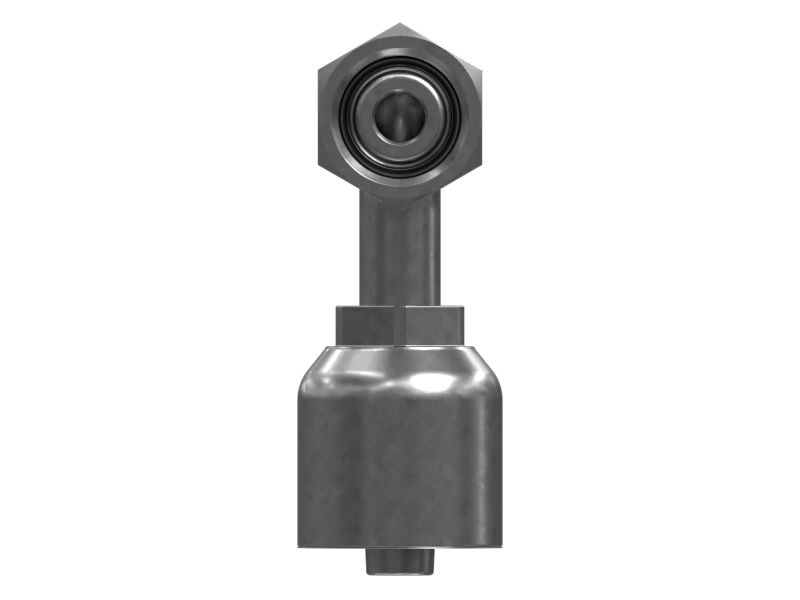

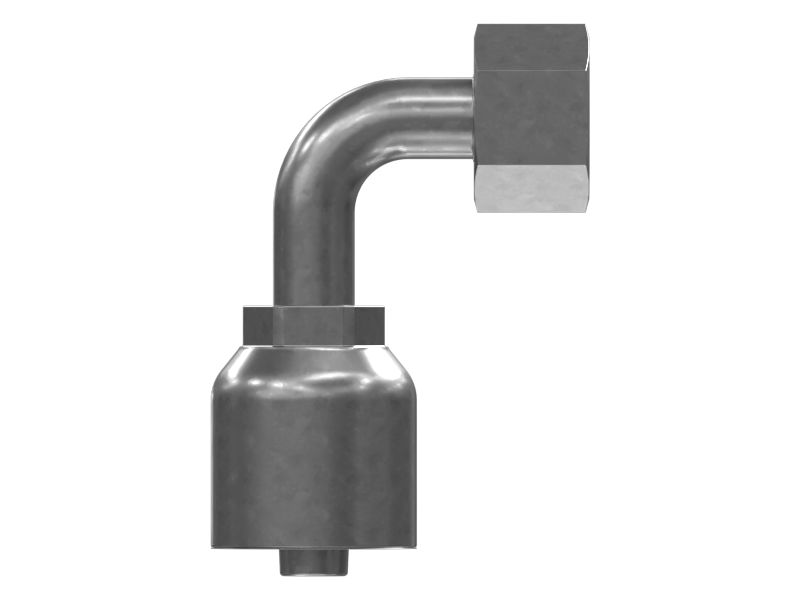

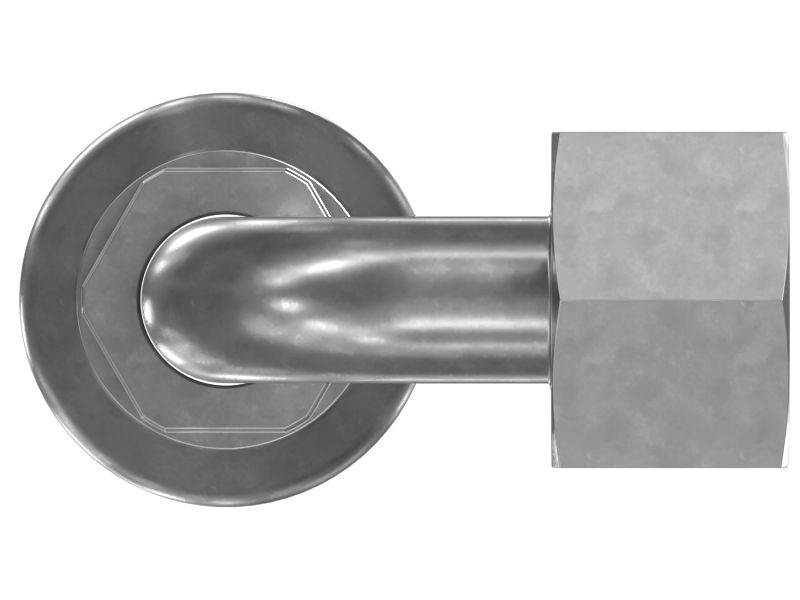

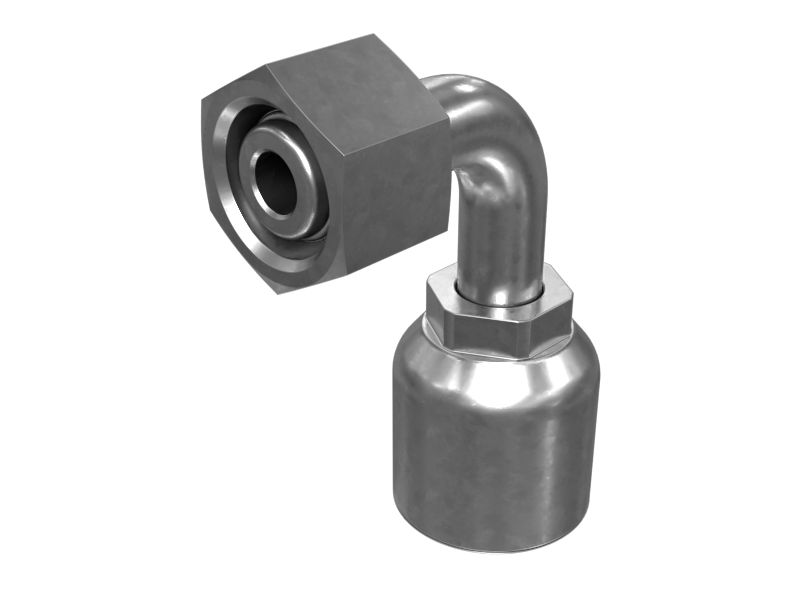

256-3726: Глухая муфта

Глухая муфта DIN Cat — поворотная с углом 90 градусов и внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 256-3726

Глухая муфта DIN Cat — поворотная с углом 90 градусов и внутренней резьбой

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 256-3726

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 90 град.
Тип разъема: ПОВОРОТНАЯ DIN С ВНУТРЕННЕЙ РЕЗЬБОЙ
Размер резьбы (диаметр x шаг) (мм): M18 X 1,5
Длина понижения (мм): 37
Длина понижения (дюймы): 1,46
Длина (мм): 62
Длина (дюймы): 2,44
Коэффициент срезания (мм): 33
Коэффициент срезания (дюймы): 1,3
Рекомендуемый размер шланга (мм): 9,52
Рекомендуемый размер шланга (дюймы): 0,37
Совместимые материалы: SAE 100R1, SAE 100R2, SAE 100R5, SAE 100R16, SAE
Размер шестиугольника (мм): 22
Размер шестиугольника (дюймы): 0,87
Тип уплотнения: Нитрилкаучук 3E-4297
Описание: Глухая муфта 6MN
Назначение: Глухая муфта для использования с гидравлическим ш
