256-3724: Глухая муфта

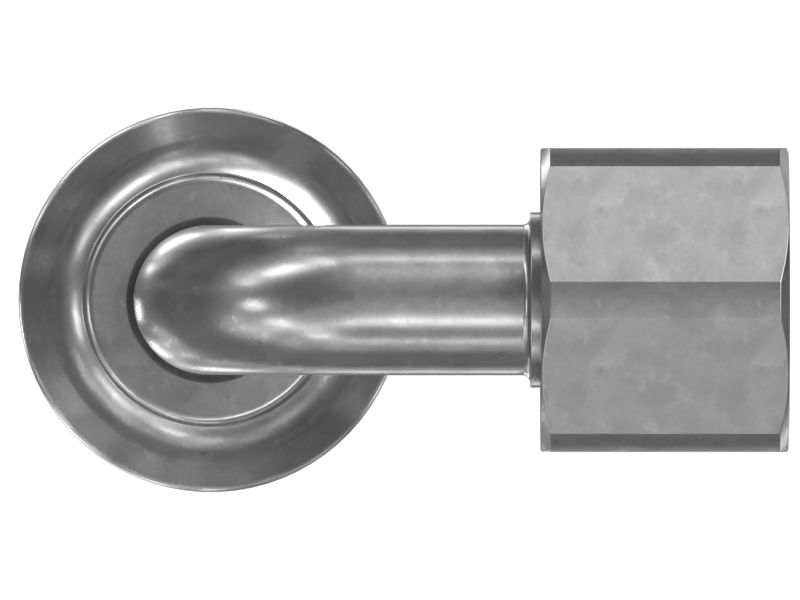

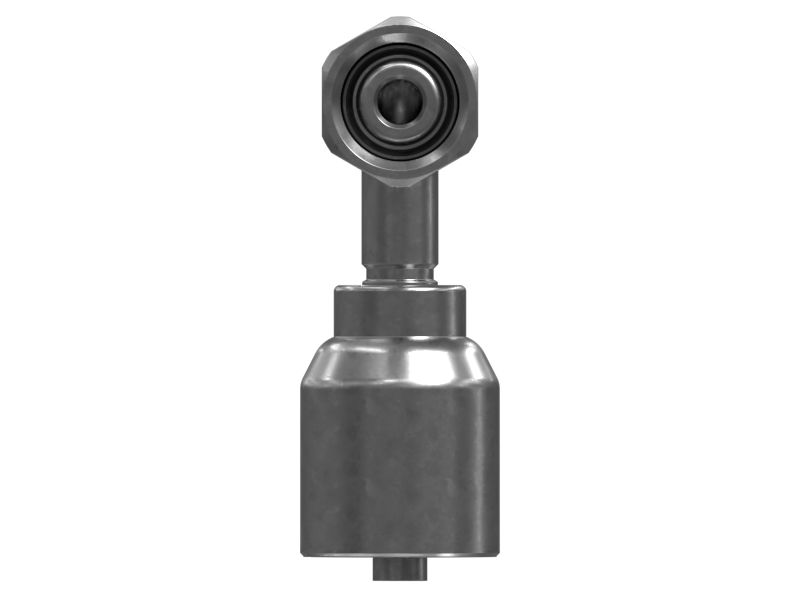

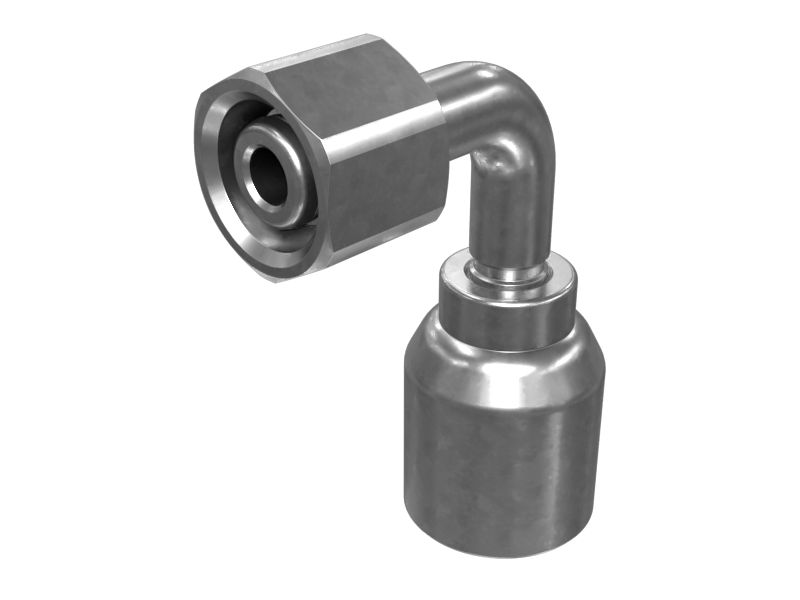

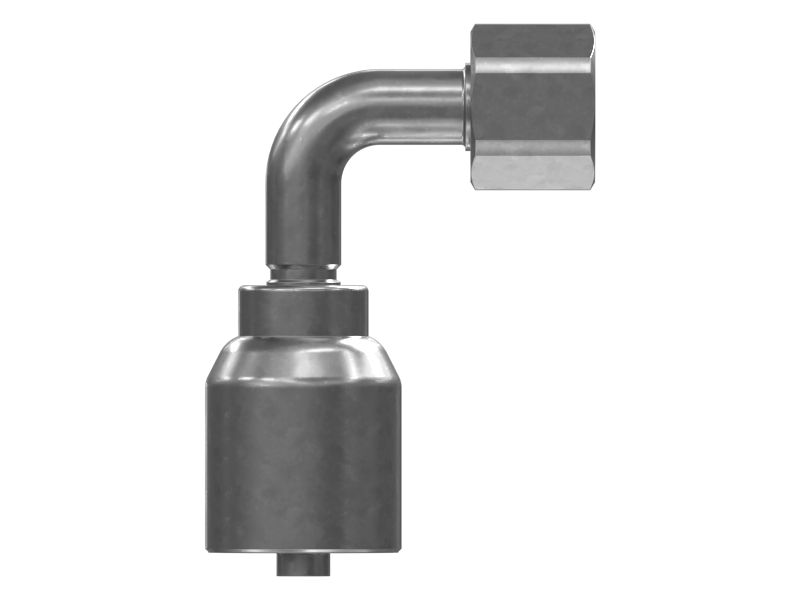

Глухая муфта DIN Cat — поворотная с углом 90 градусов и внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 256-3724

Глухая муфта DIN Cat — поворотная с углом 90 градусов и внутренней резьбой

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 256-3724

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 90 град.
Тип разъема: ПОВОРОТНАЯ DIN С ВНУТРЕННЕЙ РЕЗЬБОЙ
Размер резьбы (диаметр x шаг) (мм): M16x1,5
Длина понижения (мм): 36
Длина понижения (дюймы): 1,42
Длина (мм): 59
Длина (дюймы): 2,32
Коэффициент срезания (мм): 30
Коэффициент срезания (дюймы): 1,18
Рекомендуемый размер шланга (мм): 7,94
Рекомендуемый размер шланга (дюймы): 0,31
Совместимые материалы: SAE 100R16
Размер шестиугольника (мм): 19
Размер шестиугольника (дюймы): 0,75
Тип уплотнения: Нитрилкаучук 3E-4296
Описание: Глухая муфта 5MN
Назначение: Глухая муфта для использования с гидравлическим ш
