256-3719: Глухая муфта

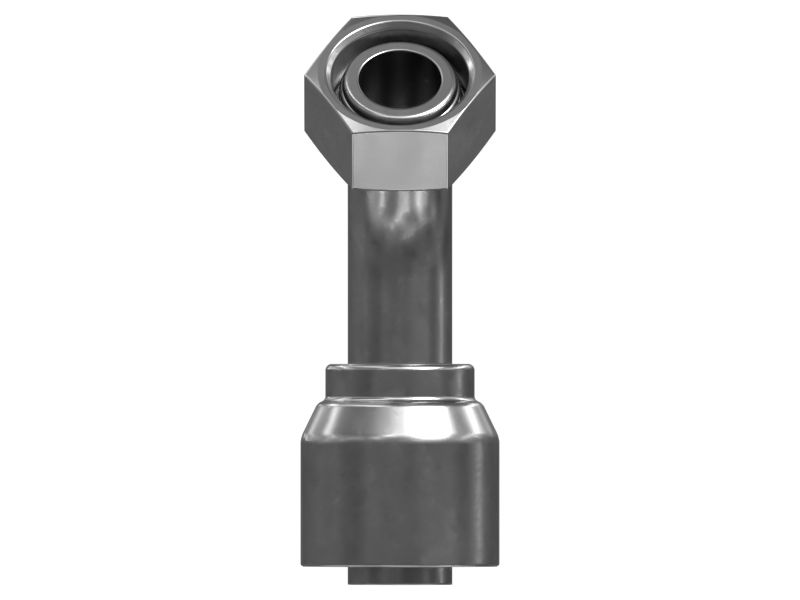

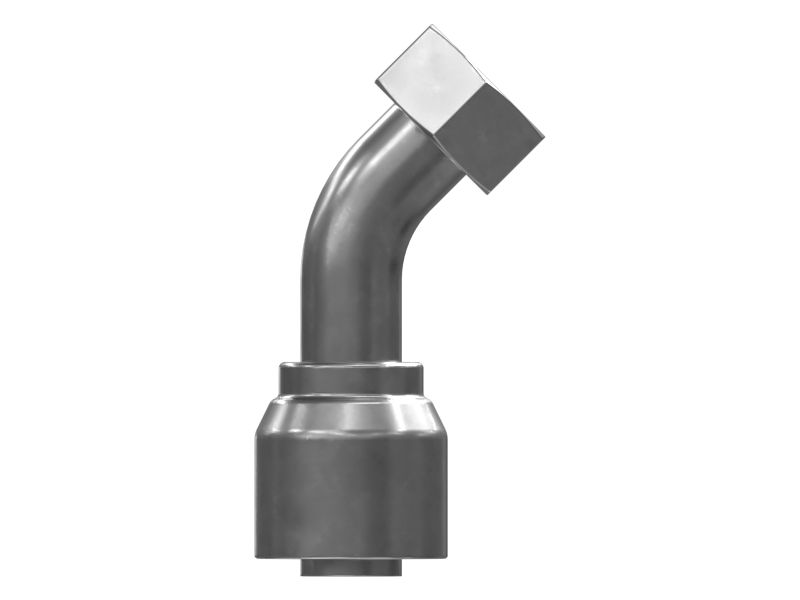

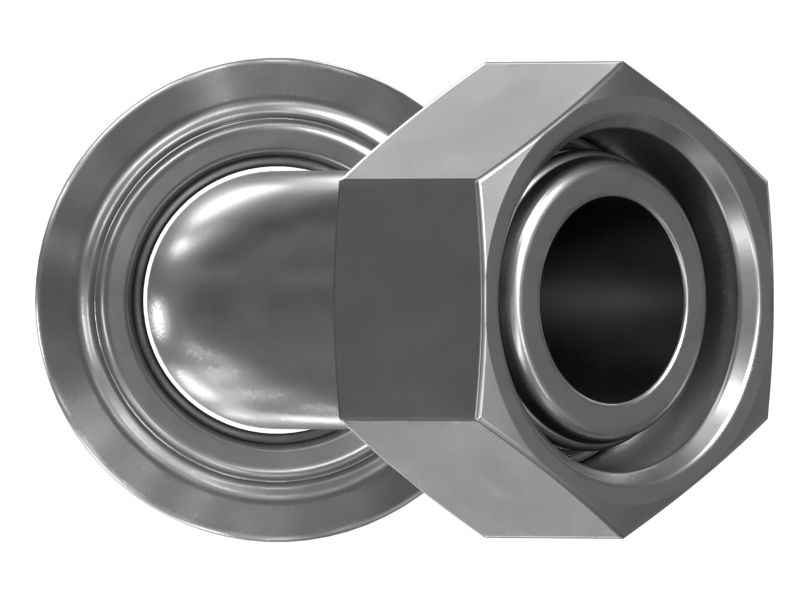

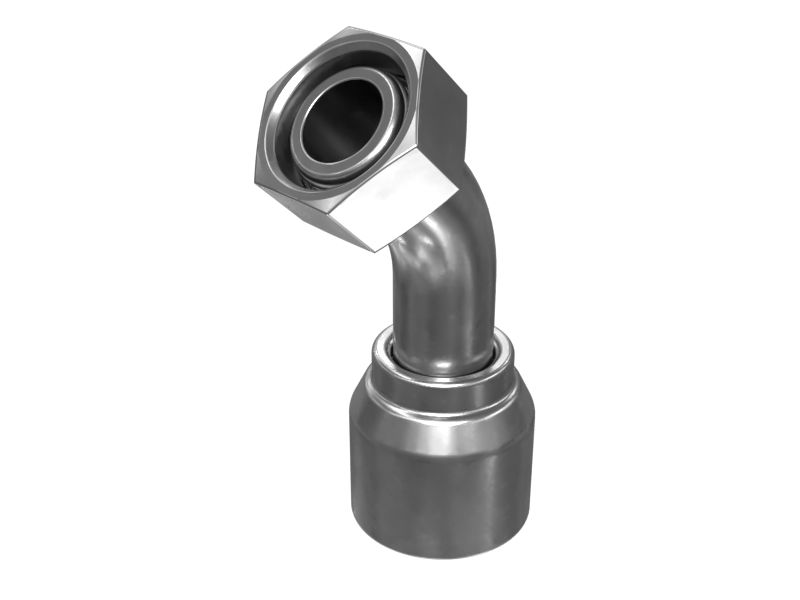

Глухая муфта DIN Cat — поворотная с углом 45 градусов и внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 256-3719

Глухая муфта DIN Cat — поворотная с углом 45 градусов и внутренней резьбой

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 256-3719

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 45 град.
Тип разъема: ПОВОРОТНАЯ DIN С ВНУТРЕННЕЙ РЕЗЬБОЙ
Размер резьбы (диаметр x шаг) (мм): M36 X 2
Длина понижения (мм): 34
Длина понижения (дюймы): 1,34
Длина (мм): 120
Длина (дюймы): 4,72
Коэффициент срезания (мм): 82
Коэффициент срезания (дюймы): 3,23
Рекомендуемый размер шланга (мм): 25,4
Рекомендуемый размер шланга (дюймы): 1
Совместимые материалы: SAE 100R1, SAE 100R2, SAE 100R4, SAE 100R5, SAE 1
Размер шестиугольника (мм): 46,02
Размер шестиугольника (дюймы): 1,81
Тип уплотнения: Нитрилкаучук 092-2304
Описание: Глухая муфта 16MN
Назначение: Глухая муфта для использования с гидравлическим ш
