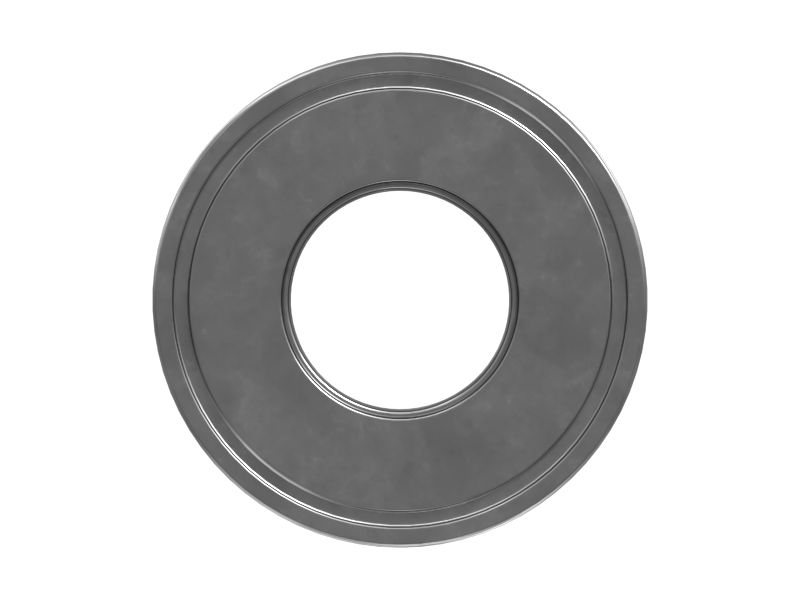

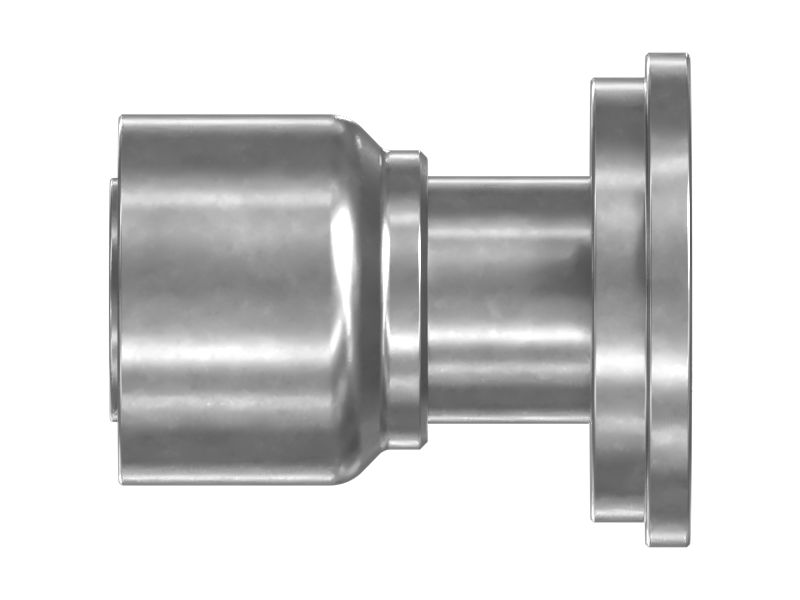

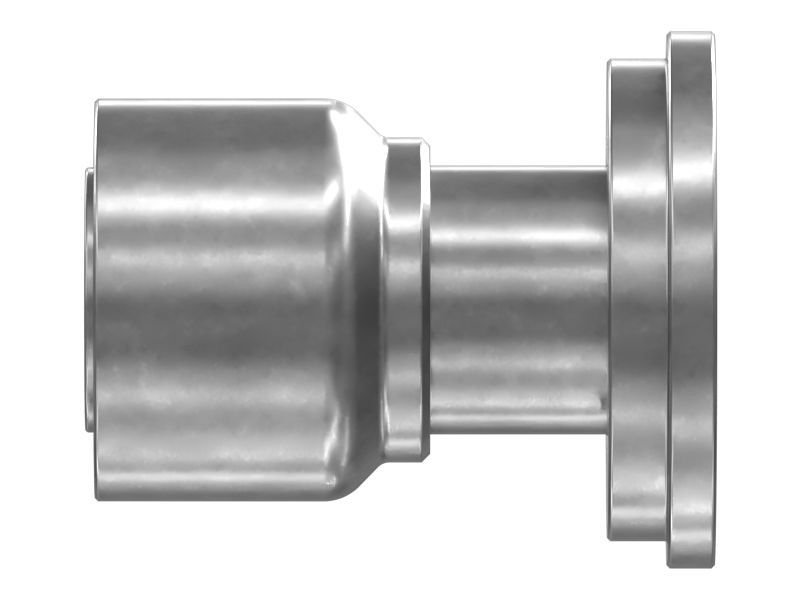

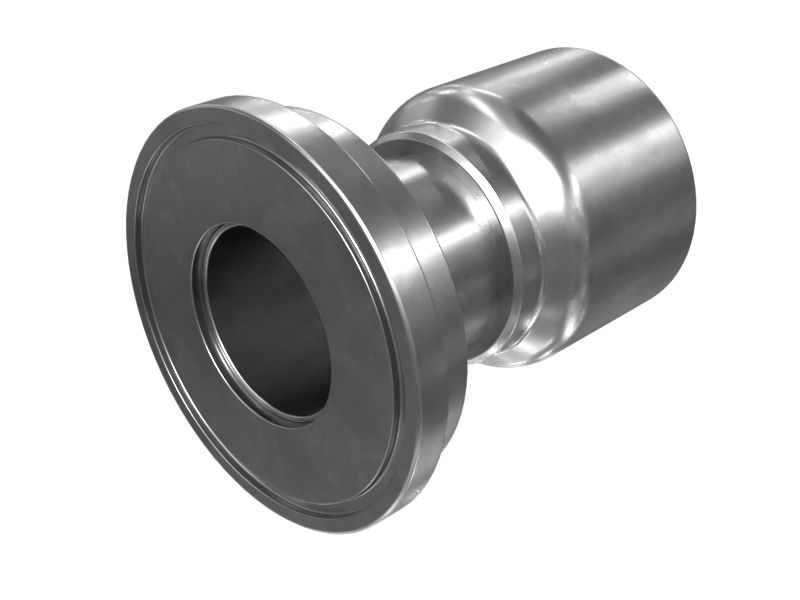

253-1364: Глухая муфта

Прямая глухая муфта Cat, код 61

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 253-1364

Соединения с головкой с фланцем (код 61) соответствуют требованиям SAE J518, код 61, или превосходят их. Диапазон максимального рабочего давления соединений с головкой с фланцем (код 61) составляет 3000–5000 фнт/кв. дюйм в зависимости от размера.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 253-1364

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: Прямые
Тип разъема: ФЛАНЕЦ -64 С КОДОМ 61
Длина (мм): 149
Длина (дюймы): 5,87
Коэффициент срезания (мм): 85
Коэффициент срезания (дюймы): 3,35
Рекомендуемый размер шланга (мм): 63,5
Рекомендуемый размер шланга (дюймы): 2,5
Совместимые материалы: SAE 100R2, SAE 100R4, SAE 100R5
Тип уплотнения: Нитрилкаучук 3Е-6703, фторкаучук 291-8226
Описание: Глухая муфта 40MN
Назначение: Глухая муфта для использования с гидравлическим ш
