253-1362: Глухая муфта

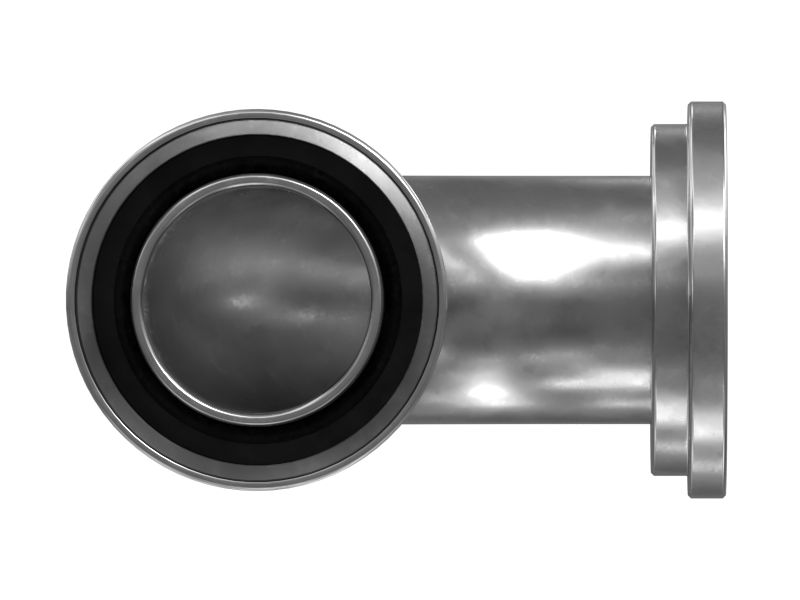

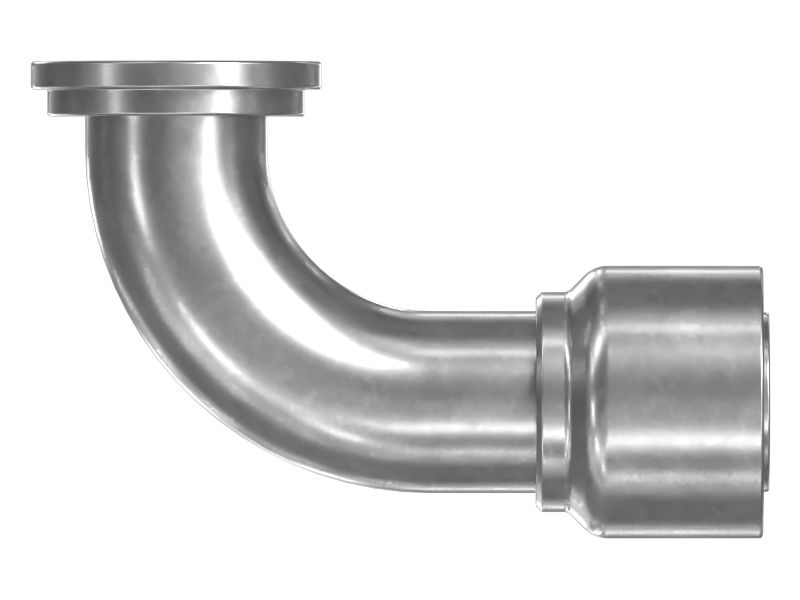

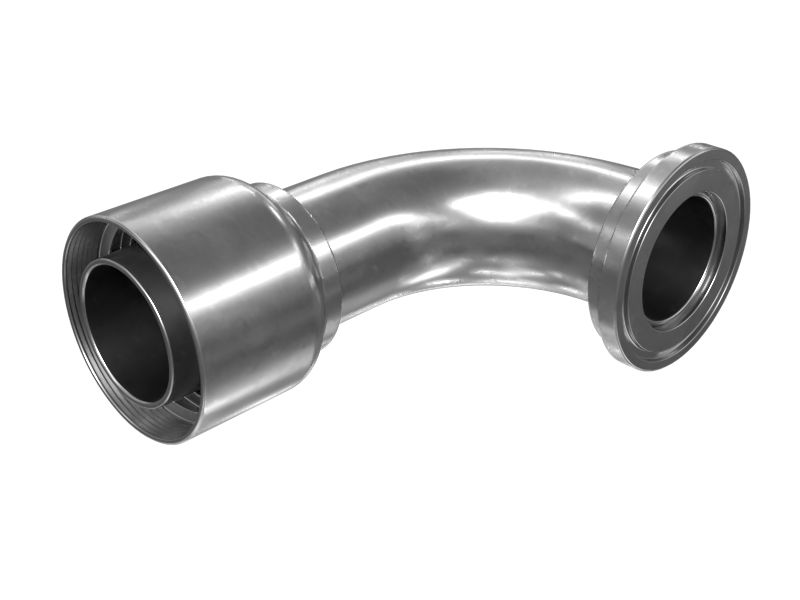

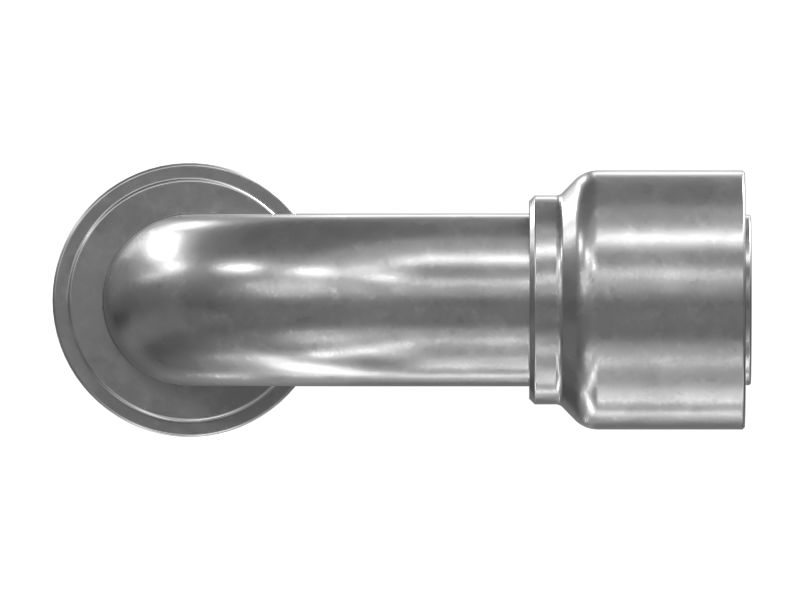

Глухая муфта Cat — 90 град., код 61

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 253-1362

Соединения с головкой с фланцем (код 61) соответствуют требованиям SAE J518, код 61, или превосходят их. Диапазон максимального рабочего давления соединений с головкой с фланцем (код 61) составляет 3000–5000 фнт/кв. дюйм в зависимости от размера.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 253-1362

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 90 град.
Тип разъема: ФЛАНЕЦ -48 С КОДОМ 61
Длина понижения (мм): 119
Длина понижения (дюймы): 4,69
Длина (мм): 208
Длина (дюймы): 8,19
Коэффициент срезания (мм): 144
Коэффициент срезания (дюймы): 5,67
Рекомендуемый размер шланга (мм): 63,5
Рекомендуемый размер шланга (дюймы): 2,5
Совместимые материалы: SAE 100R5, SAE 100R2, SAE 100R4
Тип уплотнения: Нитрилкаучук 117-1266, фторкаучук 291-8224
Описание: Глухая муфта 40MN
Назначение: Глухая муфта для использования с гидравлическим ш
