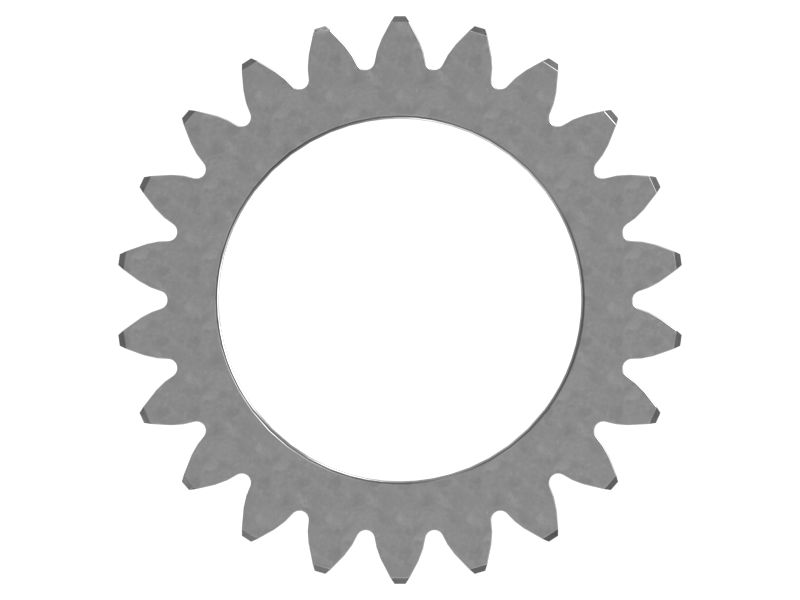

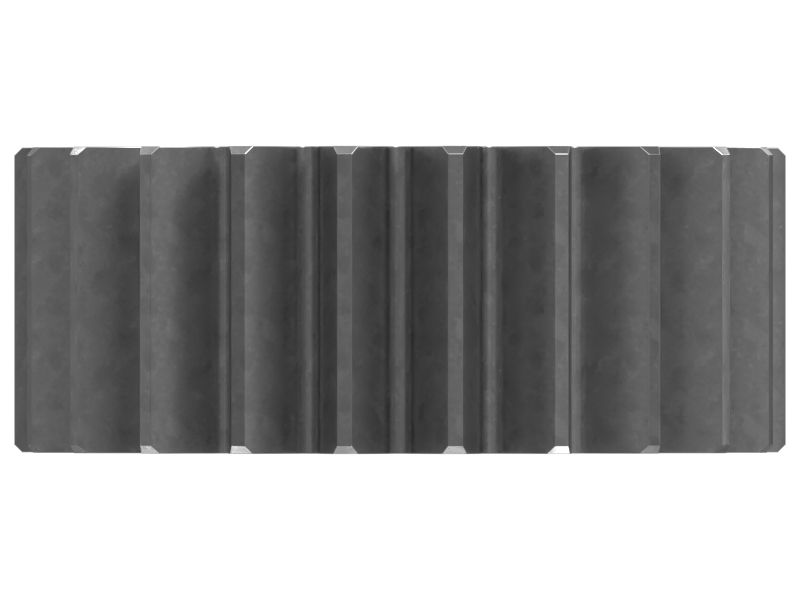

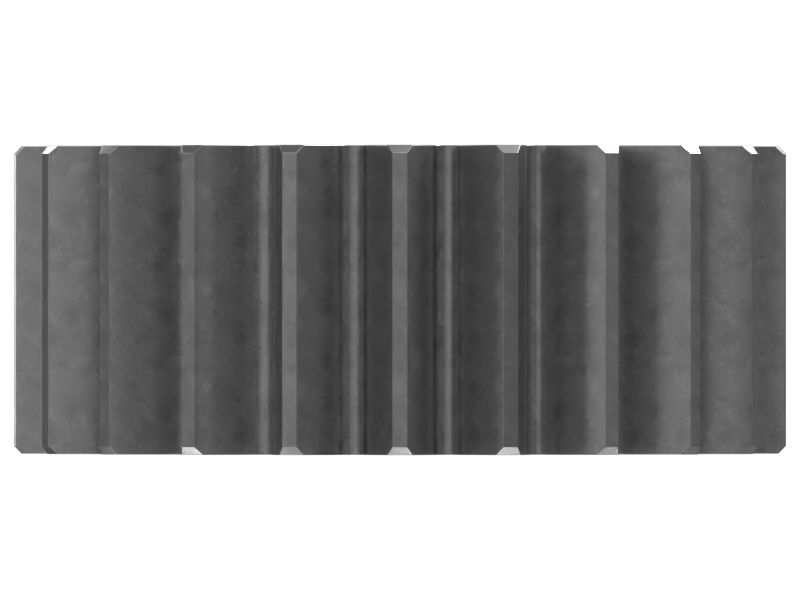

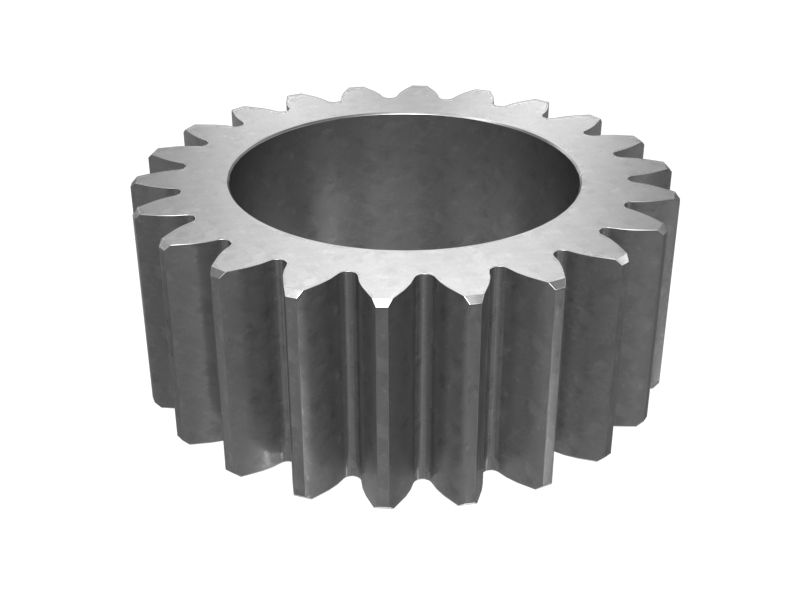

247-8618: Планетарная шестерня с 22 зубьями

Описание.
Планетарная шестерня, также называемая шестерней планетарной передачи в коробке передач, — это определенный тип шестерни, используемый для передачи крутящего момента и обеспечения различных передаточных чисел. Она называется планетарной шестерней, поскольку обычно вращается вокруг центральной шестерни, известной как солнечная шестерня, аналогично планетам, вращающимся вокруг солнца в солнечной системе. Она состоит из шестерни с внешними зубьями и, как правило, сочетается с двумя другими шестернями: солнечной шестерней в центре и внешней шестерней, называемой зубчатым венцом. Сочетание этих трех шестерен образует планетарную передачу.

Характеристики:
• Диаметр и модуль делительной окружности составляют 69,85 мм и 3,175 соответственно.
• Угол зацепления — 20 градусов.
• Цементация повышает износостойкость.

Назначение:
Планетарная шестерня в коробке передач находится в водиле планетарной передачи.

• Внутренний диаметр (мм): 51,95

• Материал: Сталь

• Количество зубьев: 22

• Наружный диаметр (мм): 80,59

• Толщина (дюймы): 0,16

• Ширина (мм): 31,8

• Диаметр (дюймы): 3,2,3,2

• Диаметр (мм): 81,81
