Разъем в сборе (гнездо)

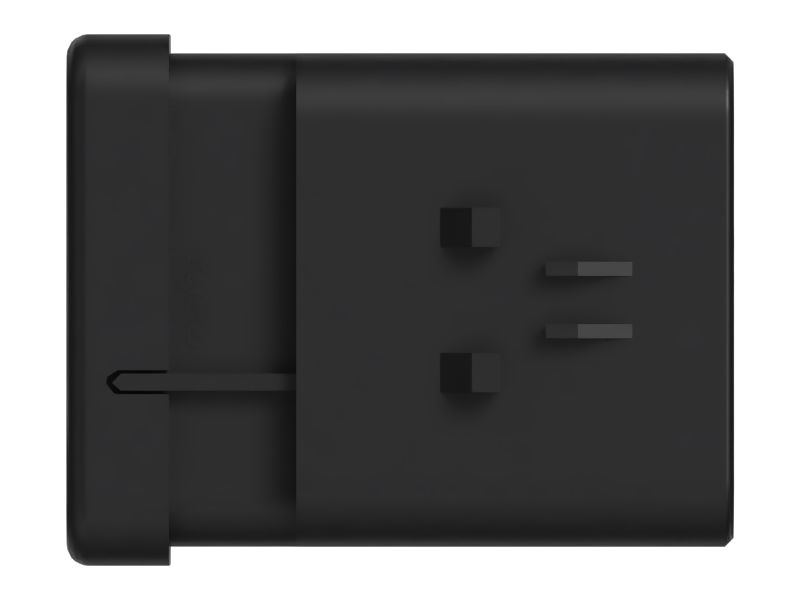

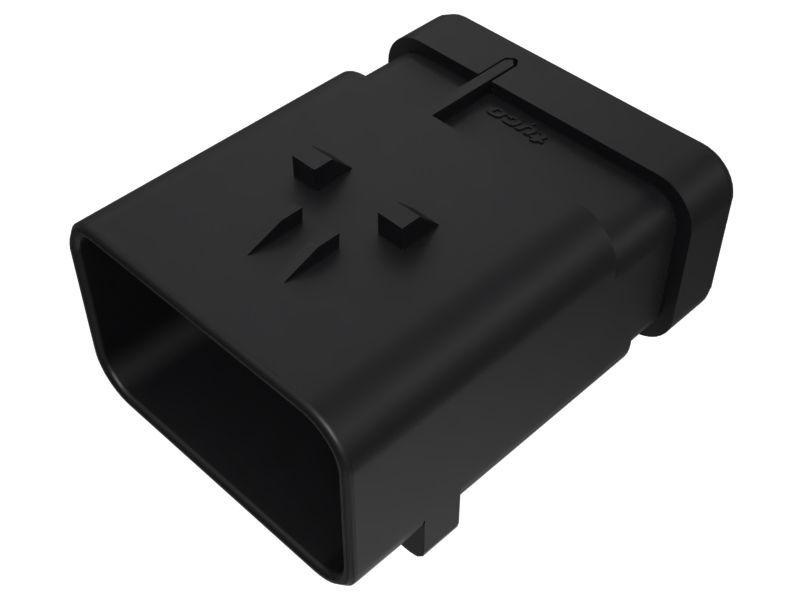

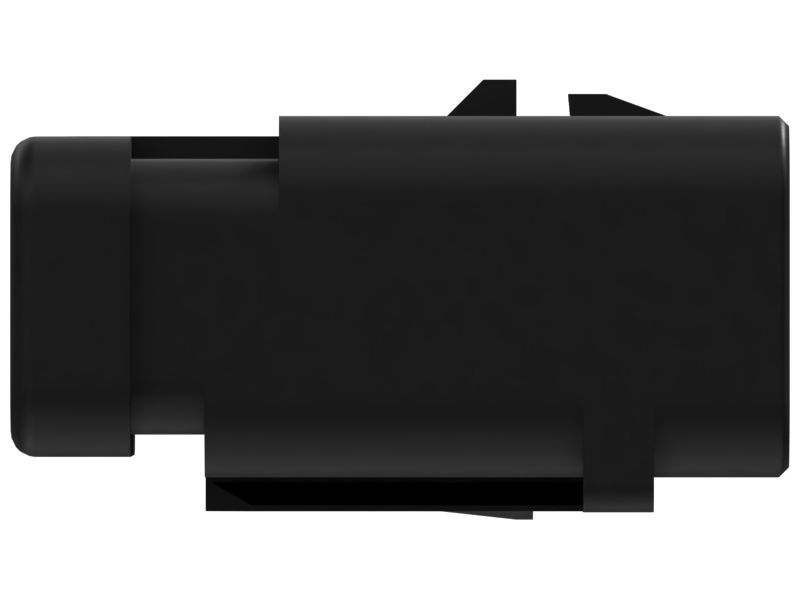

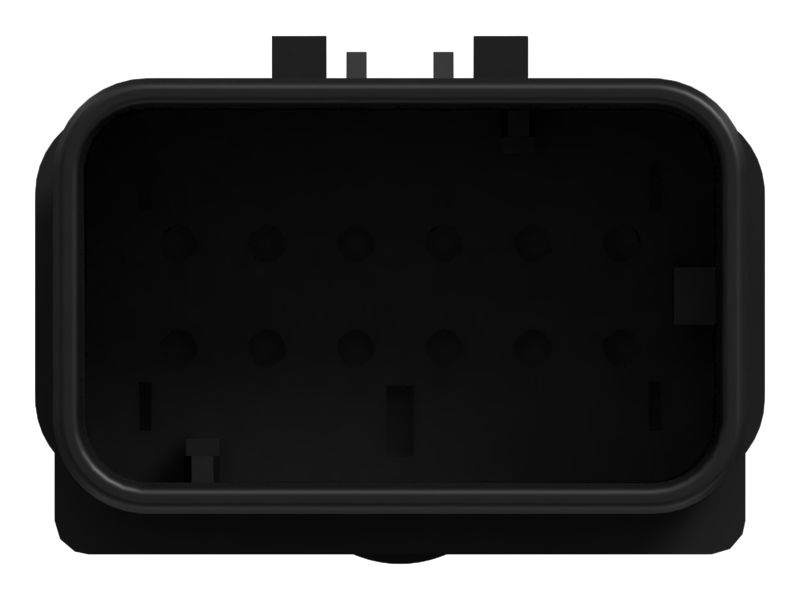

243-4510: Разъем в сборе (гнездо)

Разъем розетки в сборе Cat® (12) (1 ключ)


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 243-4510

Описание.
В разъемах Cat используется система штепсельных разъемов для надежного электрического подключения в различных областях применения электроаппаратуры в технике Cat для тяжелых условий эксплуатации. Качество, которое вы ожидаете для своего оборудования.

Характеристики.
• Пластиковый корпус розетки
• 2-позиционный ключ 1, монтируемый сзади
• 14–18 AWG
• Тип контакта: штепсель
• Количество контактов: 12
• Цвет корпуса: черный
• Цвет уплотнения: зеленый

Применение.
Штепсельные разъемы Cat в сборе обеспечивают надежное соединение между проводами или между проводом и устройством.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 243-4510

  • Высота (мм): 27

  • Длина (мм): 48

  • Ширина (мм): 38

  • Высота (дюймы): 1,1

  • Длина (дюймы): 1,9

  • Сортамент провода (AWG): 18-14

  • Ширина (дюймы): 1,5

  • Тип разъема: Шток

  • Material: Nylon, 6, 6/12, 6/6 Plastic,Mixed Plastic Plastic

Совместимые модели для номера по каталогу 243-4510

WHEEL LOADER

966M 972M 982M 980M 950M 962M

EXCAVATOR

L 323F SA M325D MH 320D FM 322C 330C 325C 320 GX GC 315 313D2 385C FS 313D 352 345C 355

LOGGER

322C

MOTOR GRADER

120

MINI HYD EXCAVATOR

305.5E2 307

FRONT SHOVEL

385C

PNEUMATIC COMPACTOR

CW-14
