Штепсельный разъем в сборе

241-8834: Штепсельный разъем в сборе

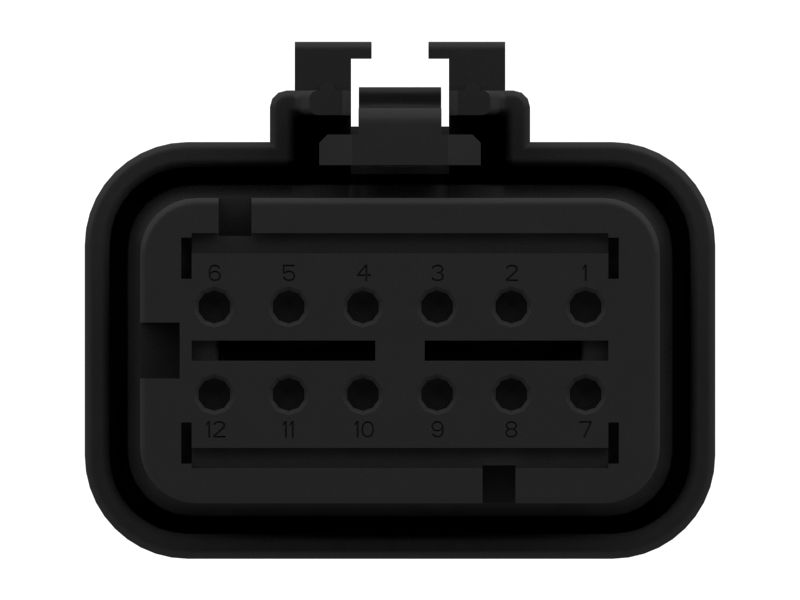

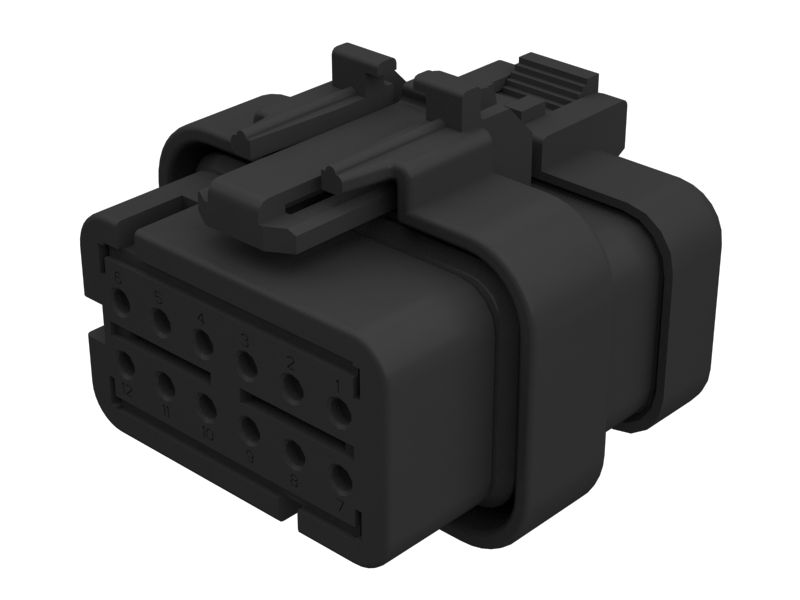

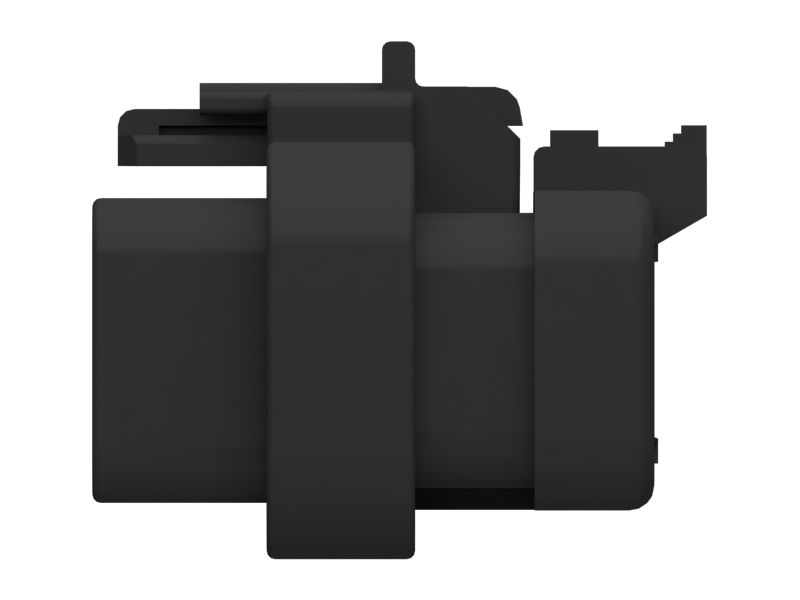

Штепсельный разъем Cat® в сборе (12 контакта) (шпонка 3)


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 241-8834

Описание
Штепсельные разъемы Cat в сборе образуют систему соединения штепселя с гнездом для создания высокопрочных, герметичных электрических соединений на оборудовании Cat для тяжелых условий эксплуатации.

Характеристики
• Полиэстеровый 12-контактный штепсельный разъем.
• Встроенный фиксатор.
• Черный корпус штепселя.
• Желтая метка для контроля расположения.
• Уплотнение телесного цвета по периметру.
• Уплотнение проводов зеленого цвета.
• Уплотнение проводки стандартного диаметра.
• Соответствует требованиям RoHS.

Применение
В узлах штепсельных разъемов Cat обеспечивается надежное соединение между проводами или между проводом и устройством. Дополнительные сведения см. в руководстве пользователя или обращайтесь к местному дилеру компании Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 241-8834

  • Габаритная ширина (мм): 34,1

  • Габаритная длина (дюймы): 1,5

  • Описание материала: Полиэстер

  • Тип разъема: 12-контактный AMPSEAL 16

  • Общая высота (дюймы): 1,24

  • Габаритная длина (мм): 38,3

  • Общая высота (мм): 31,5

  • Габаритная ширина (дюймы): 1,34

  • Material: Polyester Plastic,Nylon, 6, 6/12, 6/6 Plastic

Совместимые модели для номера по каталогу 241-8834

WHEEL LOADER

980 XE 966M 982 988K 950M 962M 990K 994K

TRACK-TYPE TRACTOR

LGP D7E D10T2

MINI HYD EXCAVATOR

CR 308E2 305.5 GC

WHEEL FELLER BUNCHER

2570D 2670D 573D 563D

EXCAVATOR

340 L 323F SA LCR LN 320 GX GC 325 330 320D3 326F 330F 323 352 355 374 330GC 316F 335F 320F 325F 335 318F

SOIL COMPACTOR

825K CS11

WHEEL DOZER

824K 834K

LANDFILL COMPACTOR

826K 836K

ASPHALT PAVER

AP500F AP300 AP300F

ASPHALT SCREED

SE50 VT V SE60 XW SE60VT

MOTOR GRADER

18M3 16M3

PNEUMATIC COMPACTOR

CW-34 CW-16

UTILITY COMPACTOR

CB2.5 GC CB2.7 CC2.7

MATERIAL HANDLER

MH3250
