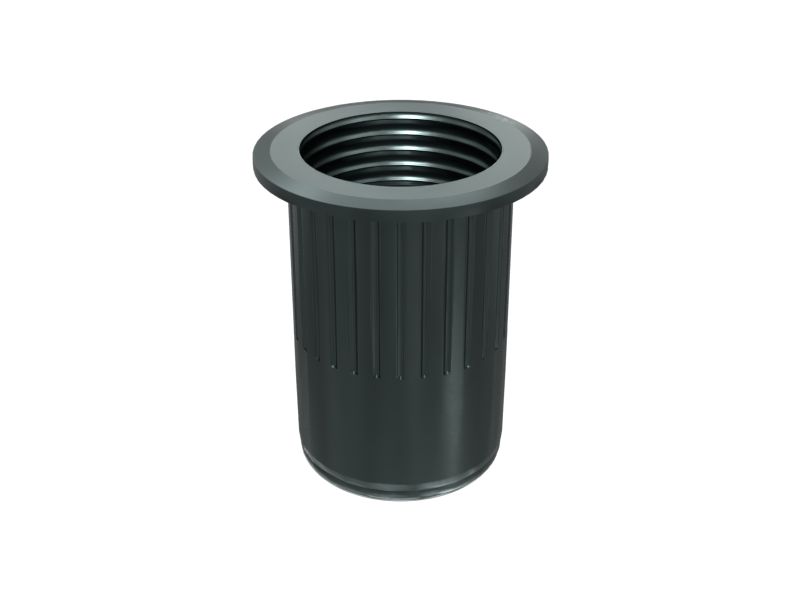

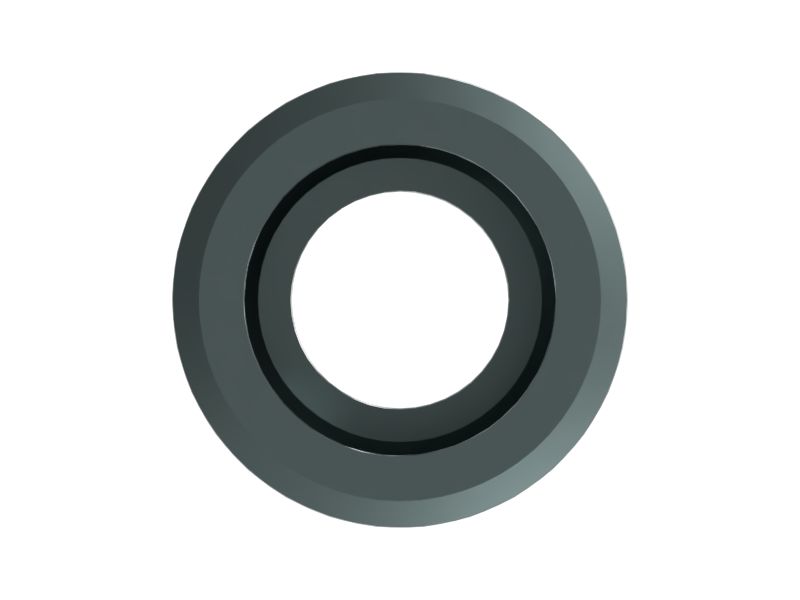

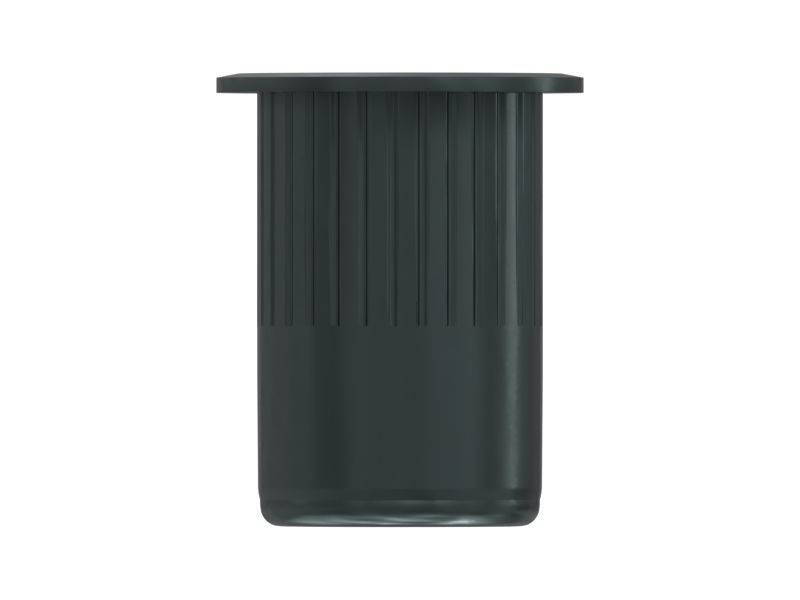

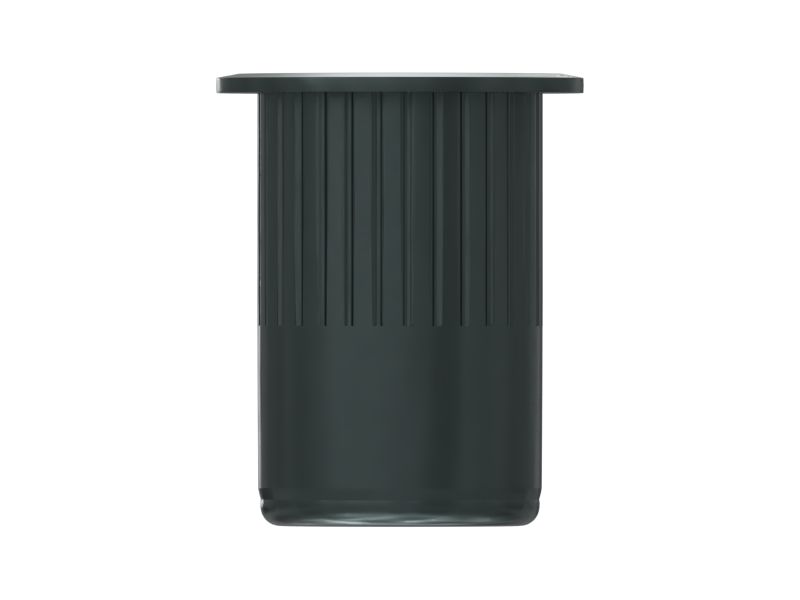

224-6208: Заклепочная гайка M10 x 1,5 мм

Запрессованная гайка M10 x 1,5 Cat®

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 224-6208

Описание:
Запрессованная гайка, которая также называется прижимной или самоконтрящейся гайкой, запрессовывается в основной материал, образуя прочную многоразовую резьбу. Корпус гайки запрессовывается в основной материал. Внутренняя резьба обеспечивает соединение с сопрягаемым винтом или болтом. Фланец гайки обеспечивает крепление заподлицо в основной материал.

Характеристики:
Образует надежную многоразовую резьбу для сопряжения с винтом или болтом.
Изготавливается в соответствии с точными техническими характеристиками, обеспечивает долговечность и надежную работу.

Назначение:
Запрессованная гайка служит для надежного крепления двух деталей.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 224-6208

Покрытие: Оцинкованные
Диаметр фланца (дюймы): 0,69
Толщина рукоятки (мм): 3,8-7,9
Диаметр фланца (мм): 17,4
Длина (мм): 20
Диаметр головки (дюймы): 0,53
Функция блокировки: Н/Д
Диаметр головки (мм): 13,46
Габаритная длина (дюймы): 0,84
Материал: Сталь
Тип гайки: Головка
Габаритная длина (мм): 21,34
Наружный диаметр (мм): 14
Резьба: M10X1.5
Размер резьбы (мм): M10X1.5

224-6208: Заклепочная гайка M10 x 1,5 мм

Схема

Описание для номера по каталогу 224-6208

Технические характеристики номера по каталогу 224-6208

Совместимые модели для номера по каталогу 224-6208

WHEEL LOADER

924K 930K 938K 938M

TRACK-TYPE TRACTOR

II D8T D11T D6R

SKID STEER LOADER

236 246

GENERATOR SET

C18 3412
