Розетка в сборе

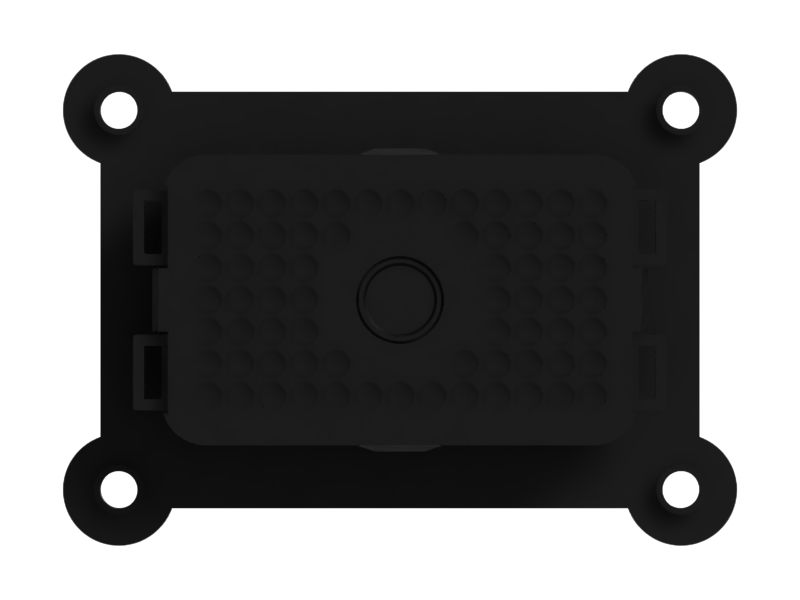

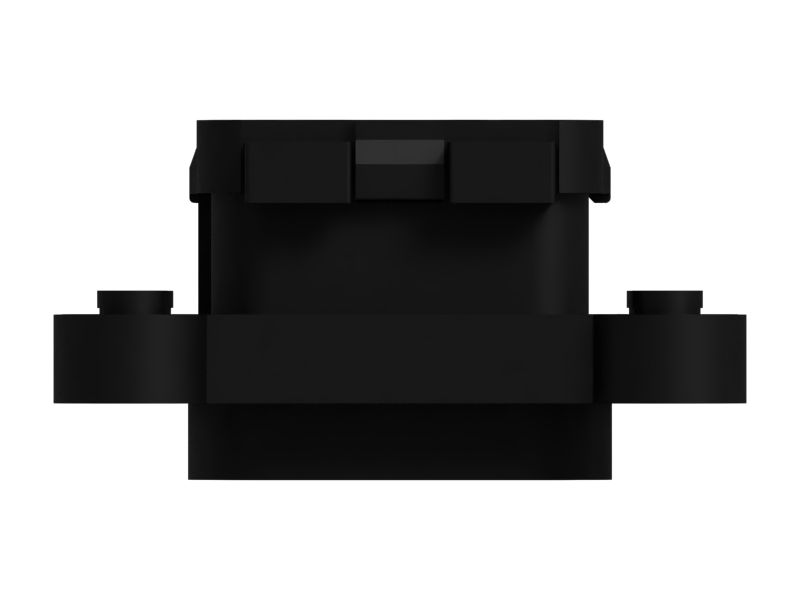

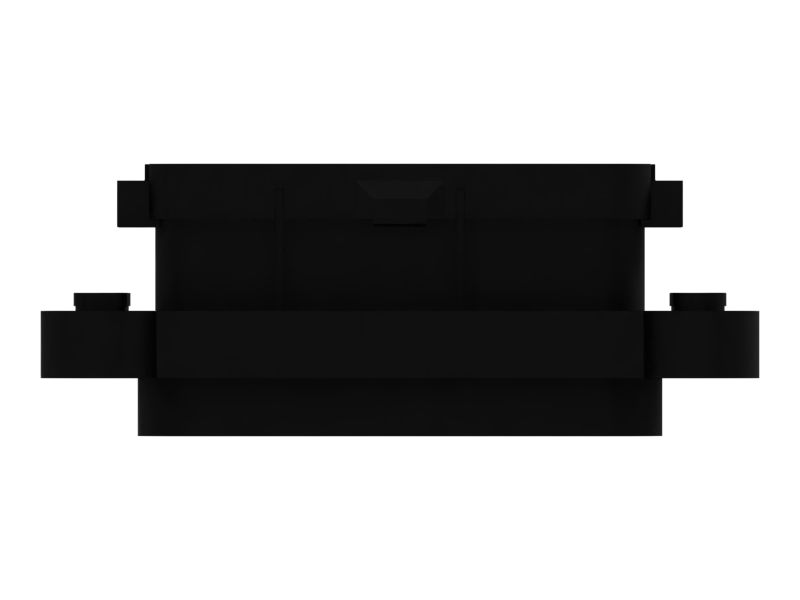

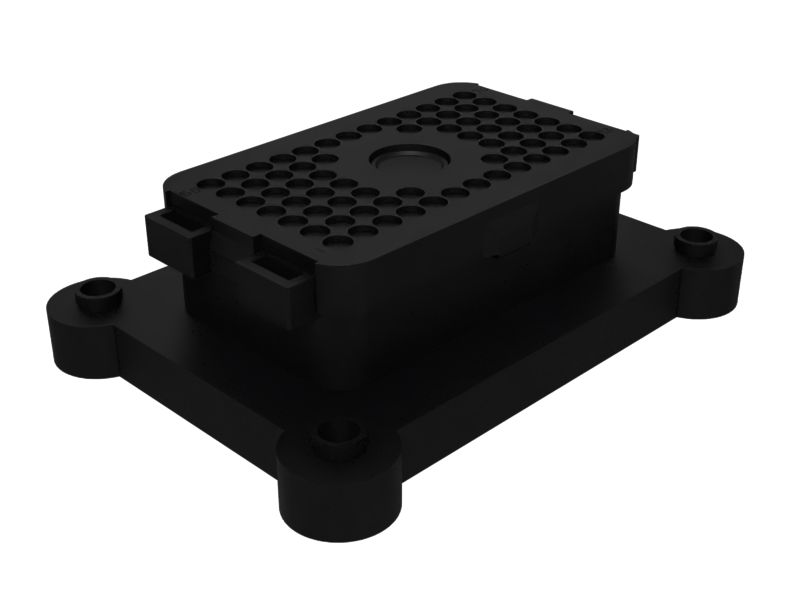

224-2735: Розетка в сборе

Комплект разъемов розетки Cat® (70 контактов) (20-14 AWG) (шпонка 2) (фланец)


Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 224-2735

Описание.
Гнездовые разъемы Cat в сборе используют систему штепсельно-гнездовых соединений для надежного электрического подключения в различных электрических системах в оборудовании Cat для тяжелых условий эксплуатации.

Характеристики.
• Тип контакта: штыревой.
• Размер контакта: 16.
• Количество контактов: 70.
• Серия разъема: DBU.
• Размер провода: 20-14 AWG.
• Номинальная сила тока: 13 A.
• Материал корпуса: армированный стекловолокном полифениленсульфидный композит (PPS).
• Цвет: черный.
• Соответствует требованиям ROHS.
• Легкость подсоединения и отсоединения.

Применение.
Гнездовые разъемы Cat обеспечивают надежное соединение между проводами или между проводом и интерфейсом устройства. Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 224-2735

  • Описание материала: Сульфид полифенилена (PPS)

  • Тип разъема: Шток

  • Сортамент провода (AWG): 20-14

  • Длина (мм): 107

  • Ширина (мм): 40,7

  • Высота (мм): 78

  • Стандартный цвет: Черный

  • Штоки: 70

  • Длина (дюймы): 4,21

  • Ширина (дюймы): 1,6

  • Высота (дюймы): 3,07

  • Material: Plastic Plastic,Polyphenylene sulfide Plastic

Совместимые модели для номера по каталогу 224-2735

WHEEL LOADER

966M 972M 982M 980M 993K 950M 962M 972K 966K 992K 980K 986K HLG

TRACK-TYPE TRACTOR

LGP D11T D7E

GENERATOR SET

3516C

GEN SET ENGINE

C280-16

MARINE ENGINE

C280-16 C280-12 C175-16 C280-8

WHEEL TRACTOR

621K OEM

WHEEL TRACTOR-SCRAPER

623K LRC 627K 621K 657 627 623 621 637 631

WHEEL DOZER

824K 814K 854K

LANDFILL COMPACTOR

826K

TRUCK

793F OEM 794 AC

GAS ENGINE

G3612 G3616 G3608 CG137-08 CG137-12

HYDRAULIC SHOVEL

6015

RENEWABLE ENERGY

PGS1260 HD

PETROLEUM ENGINE

C280-12

LOCOMOTIVE ENGINE

C175-16

ROTARY/TRACK DRILLS

MD6640

ROTARY DRILL

MD6250
