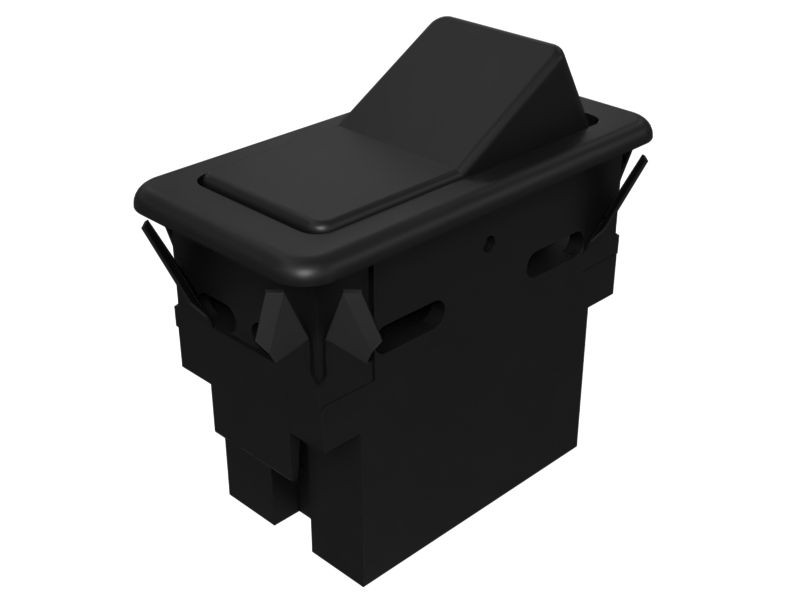

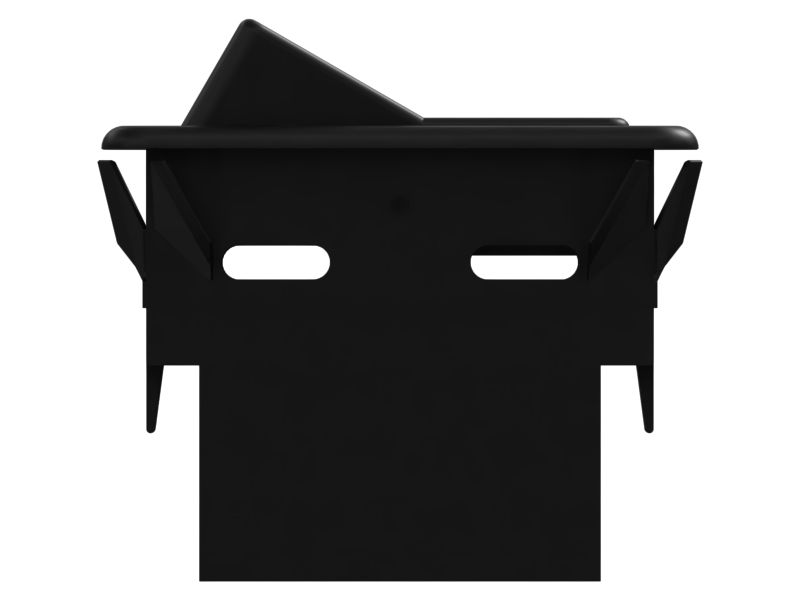

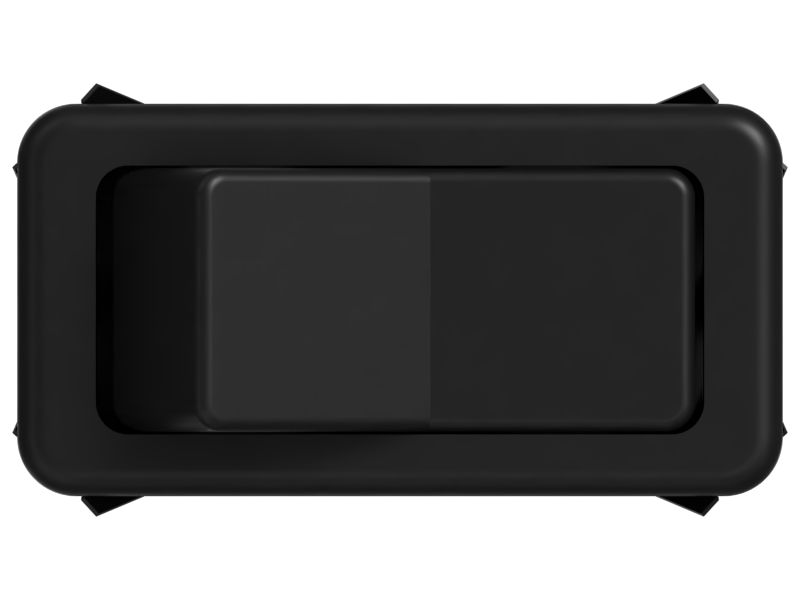

219-9528: Кулисный переключатель

Кулисный переключатель Cat®

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 219-9528

Описание.
Кулисные переключатели представляют собой простые электрические переключатели с кулисным механизмом для замыкания или размыкания электрической цепи. Компоненты Cat обеспечивают эксплуатацию оборудования с оптимальной производительностью.

Характеристики.
• Трехпозиционный кулисный переключатель (МГНОВЕННОЕ ВКЛЮЧЕНИЕ, НЕТ, ВКЛЮЧЕНИЕ).
• Двухполюсный одноходовой (DPST).
• Напряжение: 5–28 В постоянного тока.
• Тип разъема: 6-контактный.
• Вырез на панели: 47 х 24 мм (1,86 х 0,96 дюйма).
• Прочная конструкция.
• Легкое управление.
• Высокая точность для стабильной производительности.
• Согласованная работа с прочими компонентами Cat с целью обеспечения максимально эффективной эксплуатации оборудования.

Применение.
Для получения дополнительной информации см. руководство пользователя или обратитесь к местному дилеру компании Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 219-9528

Тип разъема: 6-контактный
Длина (мм): 53
Ширина (мм): 27
Высота (мм): 52
Температура (°C): От - 40 до 71
Длина (дюймы): 2,08
Ширина (дюймы): 1,05
Высота (дюймы): 2,05
Температура (°F): От - 40 до 160

219-9528: Кулисный переключатель

Схема

Описание для номера по каталогу 219-9528

Технические характеристики номера по каталогу 219-9528

Совместимые модели для номера по каталогу 219-9528

TRUCK

773E
