206-1479: Башмак траковой ленты

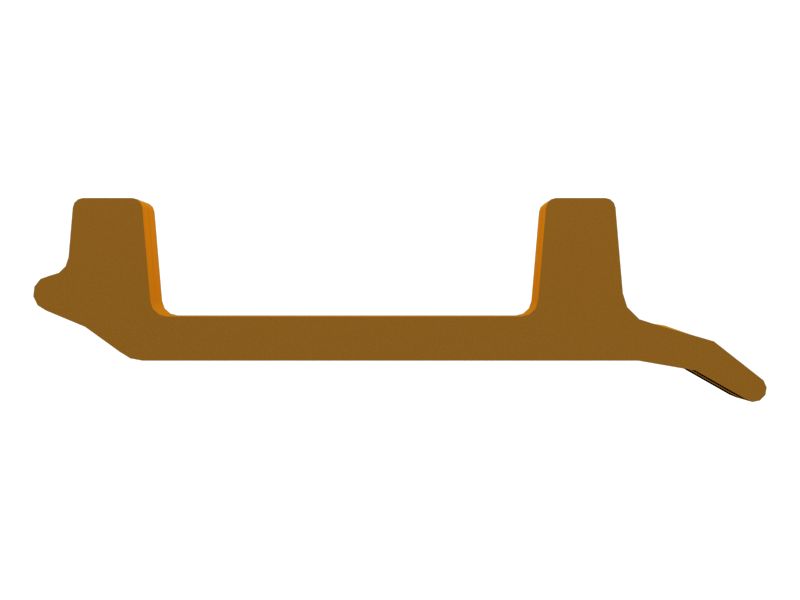

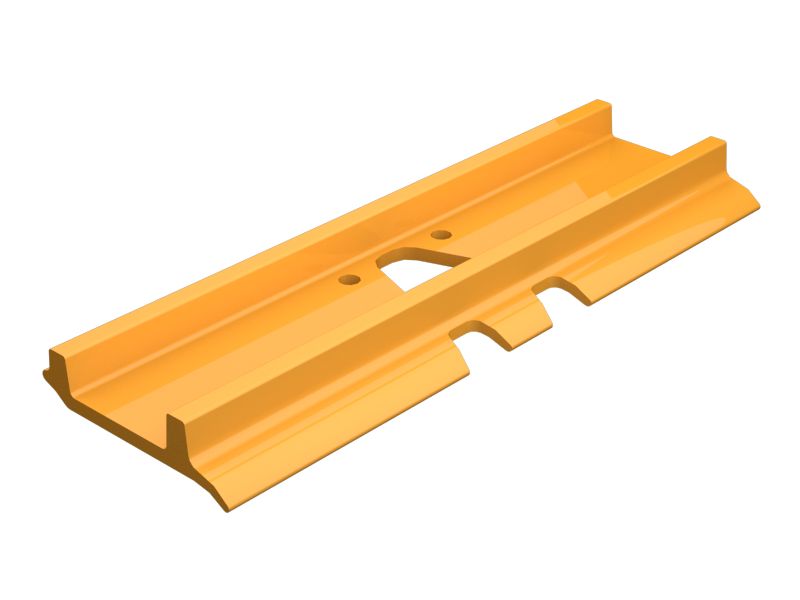

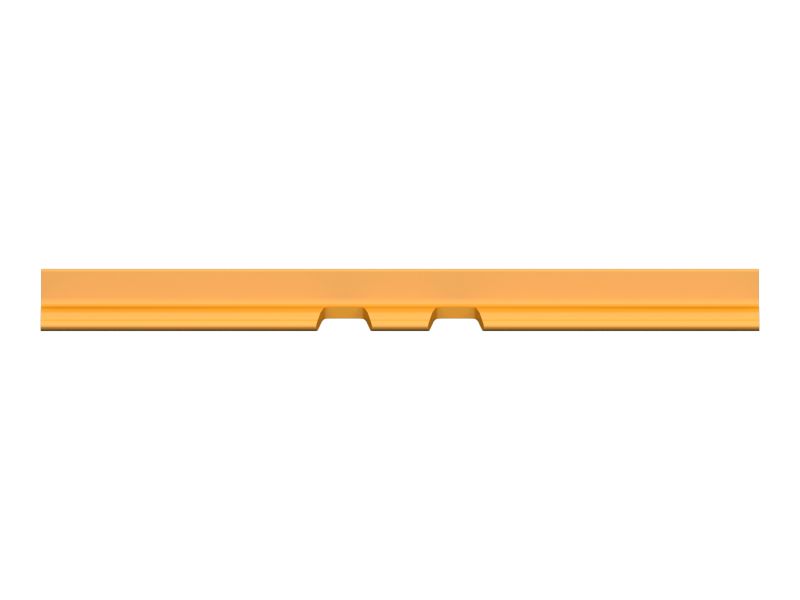

Башмак траковой ленты (для умеренных условий эксплуатации, двойной грунтозацеп, трапециевидный)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 206-1479

Описание
Башмаки гусеничной ленты обеспечивают движение и сцепление с дорогой и защищают гусеничную ленту.

Характеристики
• Башмаки общего назначения предназначены для условий низкого или высокого абразивного износа. Они обеспечивают достаточное проникновение в грунт и надежное сцепление, стойки к износу и изгибам. Поставляются во множестве модификаций разной ширины. Изготавливаются из модифицированной среднеуглеродистой стали.
• У башмаков траковой ленты с центральным отверстием имеется трапециевидное отверстие между болтами для выдавливания набивочного материала.
• Трапециевидные башмаки траков снабжены трапециевидной прорезью между болтами, обеспечивающей пространство для вытеснения уплотнительного материала, обладающего пластической деформацией.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 206-1479

Ширина башмака (дюймы): 27,6
Размер болта (мм): 4-Mar
Шаг гусеничной ленты (дюймы): 7,48
Шаг гусеничной ленты (мм): 190
Ширина башмака (мм): 700
Размер болта (дюймы): 4-Mar
Тип башмака: Двойной грунтозацеп, трапецеидальный
Clipped: No
Hole Type: Trapezoidal
Joint Type: Regular
Master Bolt Thread: None
Offset: None
Track Stiffening System: None
ARM: No
Number of Grousers: Double
Material: Boron Steel,Carbon Steel
Track Bolt Thread: 0.75

Совместимые модели для номера по каталогу 206-1479

Не найдено
