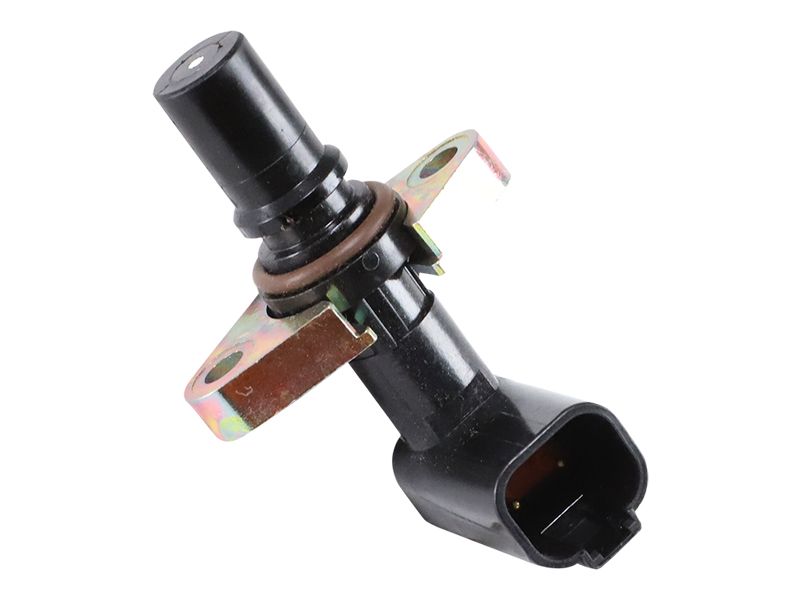

204-6204: Датчик частоты вращения

Описание:
Двухдиапазонный датчик частоты вращения на эффекте Холла включает два элемента Холла. Элементы расположены для создания сигналов колебания на расстоянии 90° (электрических градусов) друг от друга. Целевая шестерня должна соответствовать интервалам между ячейками Холла, или интервалы между ячейками Холла должны соответствовать интервалам зубьев целевой шестерни. Это позволит определить направление. Сигнал А направляет сигнал В или наоборот.

Характеристики:
• Два элемента Холла
• Два выходных сигнала, четыре провода (питание, возврат, сигнал A, сигнал B)
• Смещение фазы между двумя выходными сигналами дает направление
• Выпускаются только с фиксированной длиной носа

Назначение:
• Используются при необходимости определения нулевой или почти нулевой скорости
• Рулевое управление, гидромотор

• Габаритная длина (дюймы): 3,26

• Длина вставки (дюймы): 1,22

• Габаритная длина (мм): 82,7

• Диаметр отверстия (мм): 18,6

• Длина вставки (мм): 31,1

• Диаметр отверстия (дюймы): 0,73

• Material: Alloy Steel
