200-6388: Фиксатор

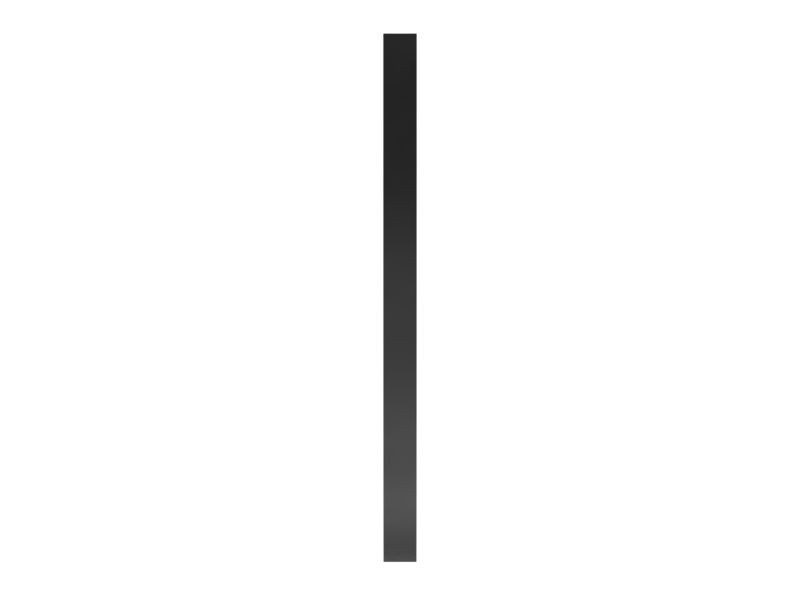

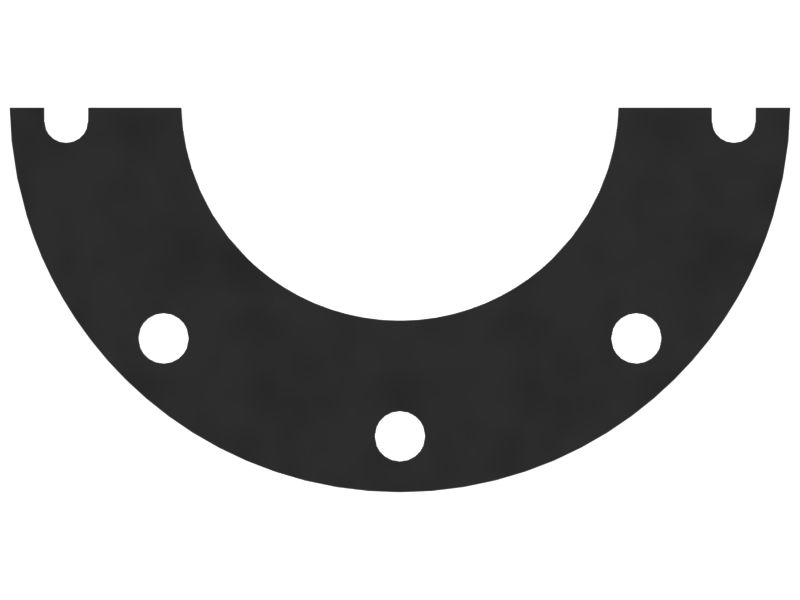

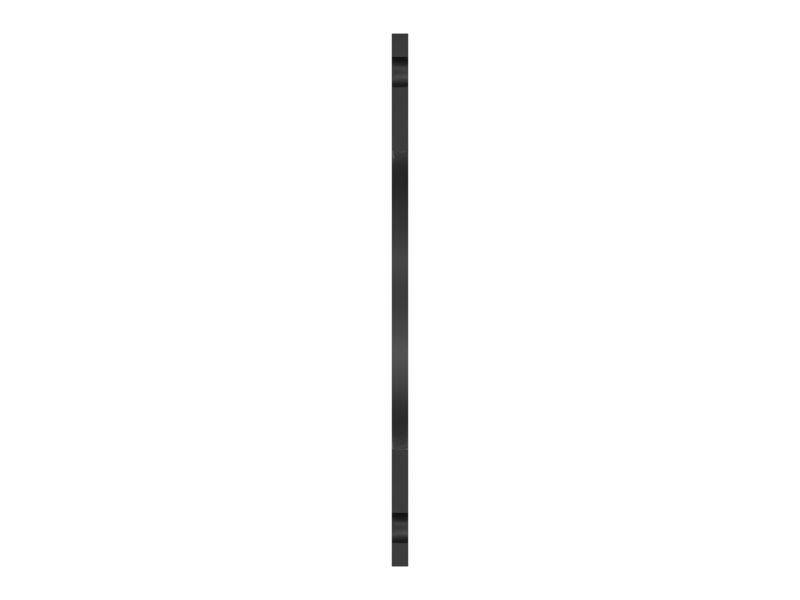

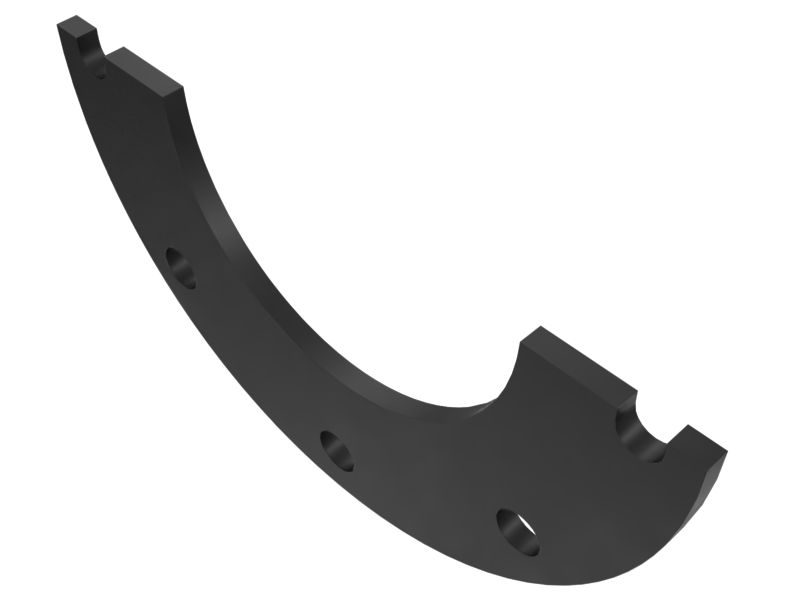

Фиксатор Cat®, закаленная сталь, НД X ВД X Ш: 484 Х 137 Х 34 мм (19,1 Х 5,4 Х 1,3 дюйма)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 200-6388

Описание:
Фиксатор Cat (номер по каталогу 200-6388) используется для удержания ступицы и подшипника на шпинделе колеса бортового редуктора. Фиксаторы предназначены для фиксации компонентов в правильном положении. Прочные конструкции и материалы из закаленной стали обеспечивают длительный срок службы.

Характеристики:
• Фиксатор из закаленной стали
• Внутренний диаметр: 137 мм (5,4 дюйма)
• Наружный диаметр: 484 мм (19,1 дюйма)
• Ширина: 34 мм (1,3 дюйма)
• Размер резьбы: M12 (2 шт.)
• Размер маслоспускного отверстия: 26 мм (1,0 дюйма) (16 шт.)
• Размер монтажного отверстия: 26 мм (1,0 дюйма) (18 шт.)

Применение:
Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 200-6388

Материал: сталь
Внутренний диаметр (мм): 137
Наружный диаметр (мм): 484
Толщина (мм): 34
Размер отверстия (мм): 26 (34 шт.)
Размер резьбы (мм): M12 (2 шт.)
Внутренний диаметр (дюймы): 5,39
Наружный диаметр (дюймы): 19,06
Толщина (дюймы): 1,34
Размер отверстия (дюймы): 1,02 (34 шт.)

200-6388: Фиксатор

Схема

Описание для номера по каталогу 200-6388

Технические характеристики номера по каталогу 200-6388

Совместимые модели для номера по каталогу 200-6388

TRUCK

793F OEM 793B 793C
