Схемы деталей/узлов

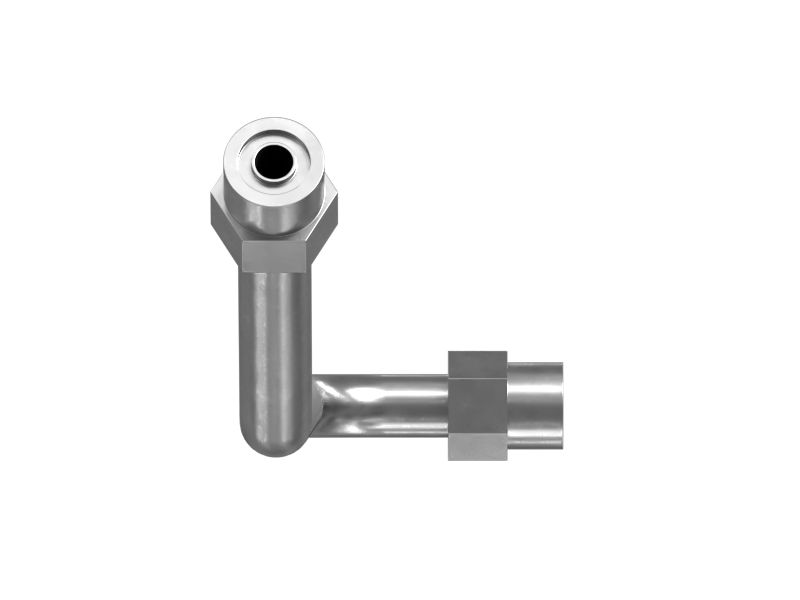

200-0720: Трубка для подачи жидкости

Концевая стальная трубка уплотненного соединителя Cat® с хромированным покрытием желтого цвета для г

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 200-0720

Описание:
Стальные трубы — это жесткие трубы, по которым транспортируется жидкость или воздух.

Характеристики:
Материал: Стальные трубы
Прямая замена оригинальных компонентов
Изготовлены для обеспечения длительного срока службы и надежности в тяжелых условиях эксплуатации
Общая длина: 894 мм (35,197 дюйма).
Общая высота: 45,1 мм (1,776 дюйма)
Общая ширина: 54,5 мм (2,146 дюйма)
Концевые фитинги: ORFS (11/16-16)
Наружный диаметр трубки: 12,7 мм (0,500 дюйма)

Применение:
Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 200-0720

Прибл. масса (кг): 0,49
Прибл. масса (фунты): 1,08
Разъем: РАЗЪЕМ
Тип разъема: ORFS
Размер шестиугольника (дюймы): 0,75
Размер шестиугольника (мм): 19,05
Описание материала: СТАЛЬНОЙ ТРУБОПРОВОД
Наружный диаметр (дюймы): 0,50
Наружный диаметр (мм): 12,7
Общая высота (дюймы): 1,78
Общая высота (мм): 45,1
Габаритная длина (дюймы): 35,20
Габаритная длина (мм): 894
Габаритная ширина (дюймы): 2,15
Габаритная ширина (мм): 54,5
Размер резьбы (дюймы): 11/16-16
Рабочее давление (кПа): 20 300
Рабочее давление (фунты на кв. дюйм): 2944,27
Material: Alloy Mixed

200-0720: Трубка для подачи жидкости

Схема

Описание для номера по каталогу 200-0720

Технические характеристики номера по каталогу 200-0720

Совместимые модели для номера по каталогу 200-0720

TRACK-TYPE TRACTOR

D4G D3G
