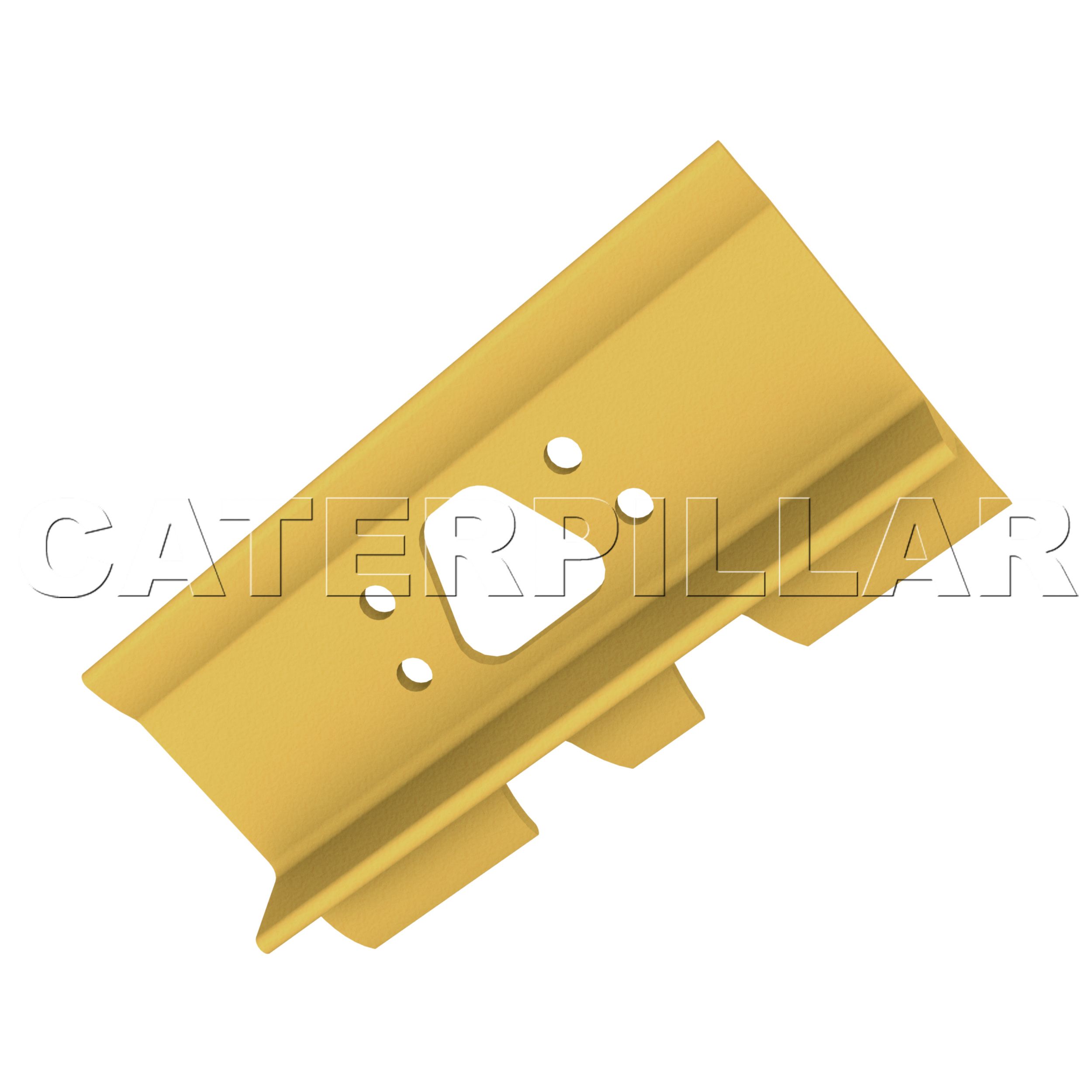

1Q-4745: БАШМАК ГУСЕНИЧНОЙ ЛЕНТЫ

Основной башмак гусеничной ленты (для умеренных условий эксплуатации, одиночный грунтозацеп, трапеци

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 1Q-4745

Описание:

Башмаки гусеничной ленты обеспечивают движение и сцепление с дорогой и защищают гусеничную ленту. Замыкающие башмаки гусеничной ленты установлены на замыкающем траковом звене.

Характеристики:

Башмаки гусеничной ленты для умеренных условий эксплуатации предназначены для низких и умеренных ударных нагрузок и работ с абразивными материалами. Башмаки гусеничной ленты для умеренных условий эксплуатации обеспечивают оптимальную глубину проникновения в грунт и сцепление, устойчивость к износу и изгибу; в наличии имеются изделия различной ширины и исполнения. Башмаки гусеничной ленты для умеренных условий эксплуатации выполняются из проката среднеуглеродистой стали.
У трапециевидных башмаков гусеничной ленты имеется трапециевидное отверстие между болтами для выдавливания набивочного материала.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 1Q-4745

Ширина башмака (дюймы): 29,9
Шаг гусеничной ленты (дюймы): 8
Шаг гусеничной ленты (мм): 203,2
Ширина башмака (мм): 760
Размер болта (дюймы): 3/4
Тип башмака: Для умеренных условий эксплуатации, одиночный гру
Clipped: No
Hole Type: Trapezoidal
Joint Type: Master
Master Bolt Thread: 0.75
Offset: None
Track Stiffening System: None
ARM: No
Number of Grousers: Single
Material: Boron Steel
Track Bolt Thread: Unknown
