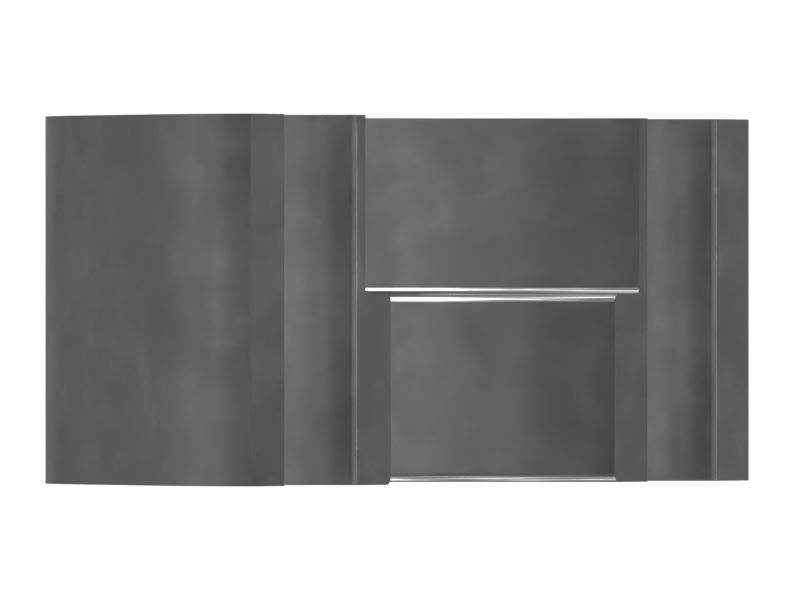

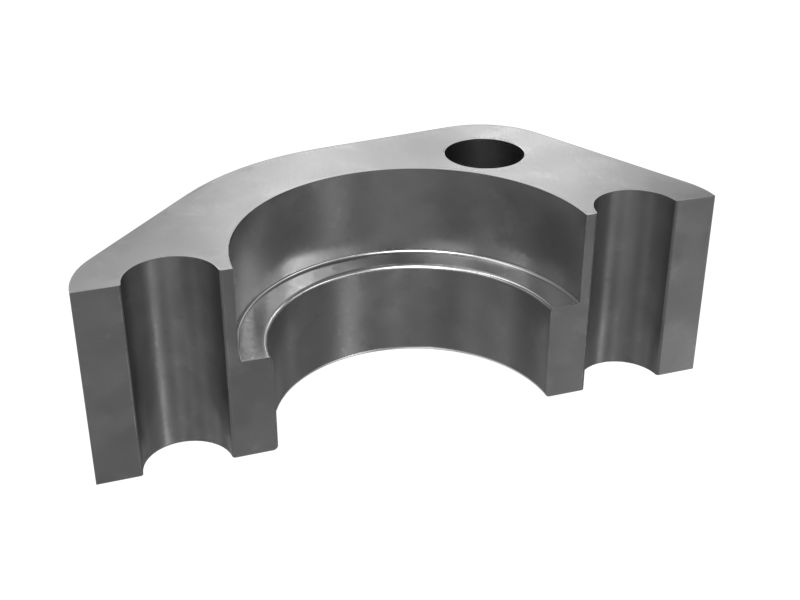

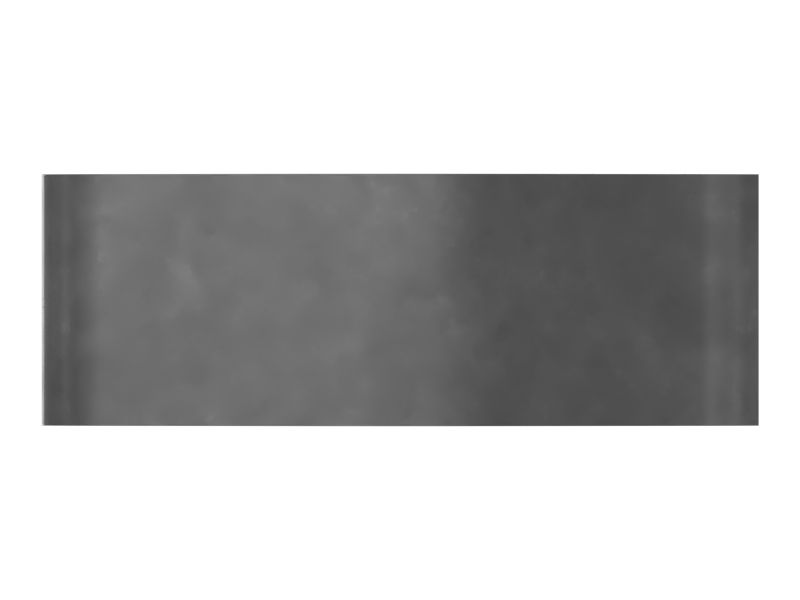

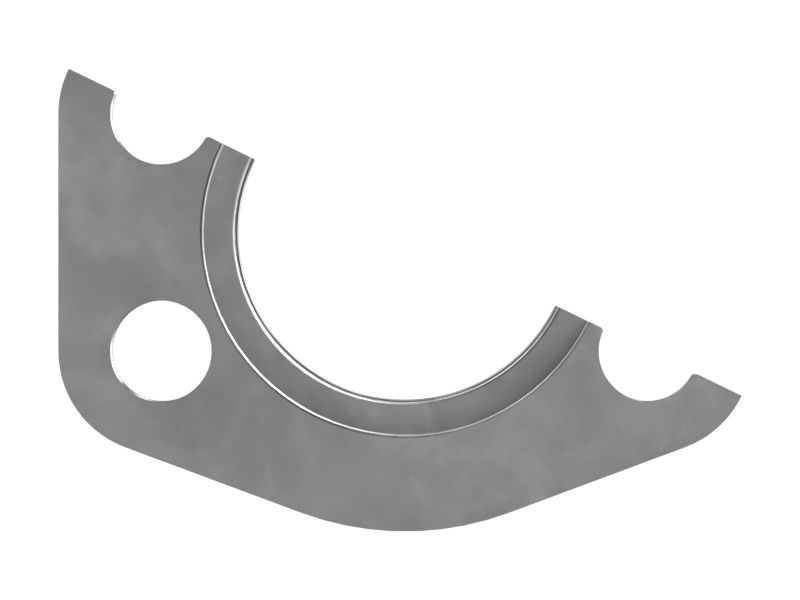

1P-5766: Разъемный фланец, диаметр расточенного отверстия 48,25 мм
Разъемный фланец (код 62)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 1P-5766
Описание:
Фланцевые соединители и фланцевые зажимы Cat® соответствуют высочайшим стандартам качества, надежности и долговечности. Эти фланцевые компоненты изготавливаются с точными допусками, чтобы обеспечить герметичность соединений. Каждый фланцевый соединитель и фланцевый зажим Cat разработаны в соответствии с отраслевыми стандартами по рабочему давлению, циклическим нагрузкам и защите от коррозии или превосходят их, чтобы обеспечить длительный срок службы и надлежащую функциональность машины.
Характеристики:
• Соединительные компоненты трубок и шлангов для транспортировки жидкости
• Спроектированы таким образом, чтобы соответствовать или превосходить эксплуатационные характеристики стандартных деталей и обеспечивать герметичные соединения.
• Изображение приведено только для справки. Конструкция фланцевого компонента может незначительно отличаться от изображенного на рисунке, но деталь спроектирована таким образом, чтобы быть взаимозаменяемой с оригинальной деталью.
Применение:
Фланцевые соединители и фланцевые хомуты предназначены для соединения шлангов и трубок для транспортировки жидкости с другими компонентами системы. Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 1P-5766
-
Тип фланца: Разрез
-
Тип разъема: Типоразмер -16, код 62
-
Материал: Сталь
-
Размер отверстия (мм): 12 (4 шт.)
-
Длина (мм): 81
-
Ширина (мм): 70
-
Толщина фланца (мм): 28
-
Расстояние между отверстиями фланца (мм): 28; 57
-
Размер отверстия (дюймы): 0,47
-
Длина (дюймы): 3,20
-
Ширина (дюймы): 2,76
-
Толщина фланца (дюймы): 1,10
-
Расстояние между отверстиями фланца (дюймы): 1,09; 2,25
