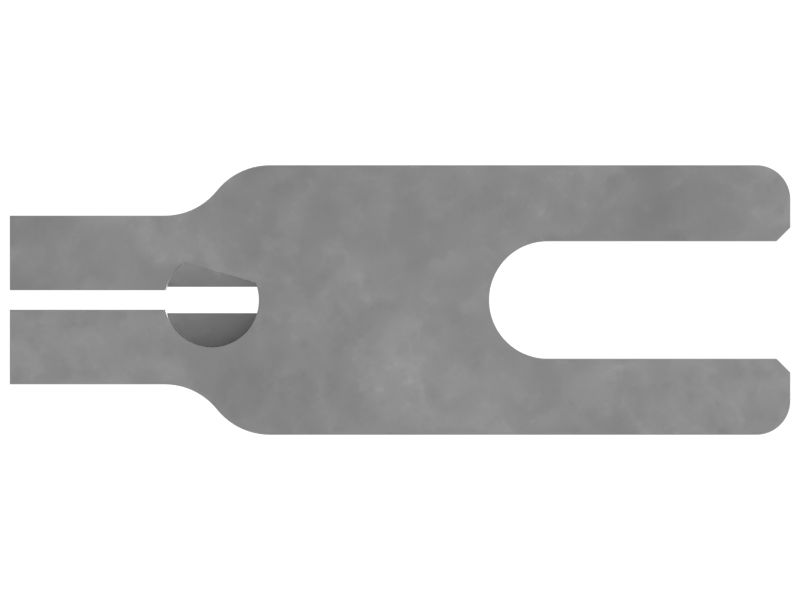

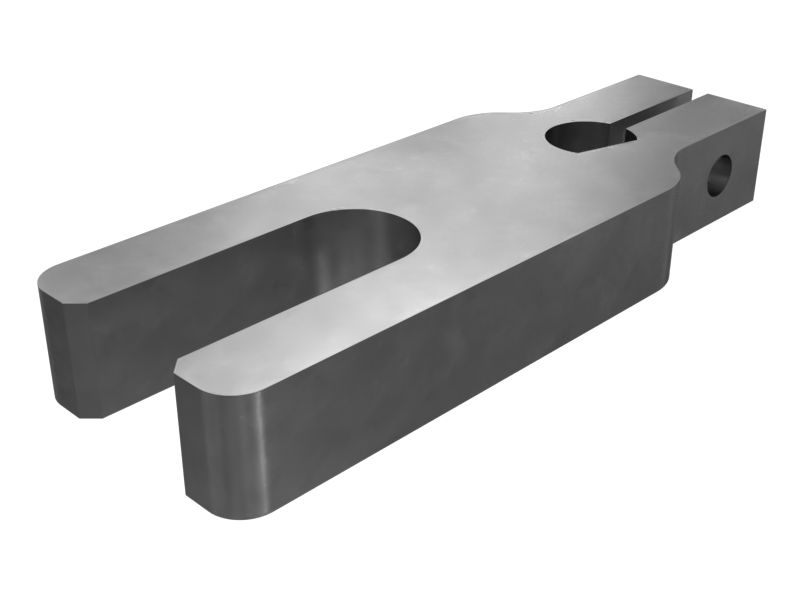

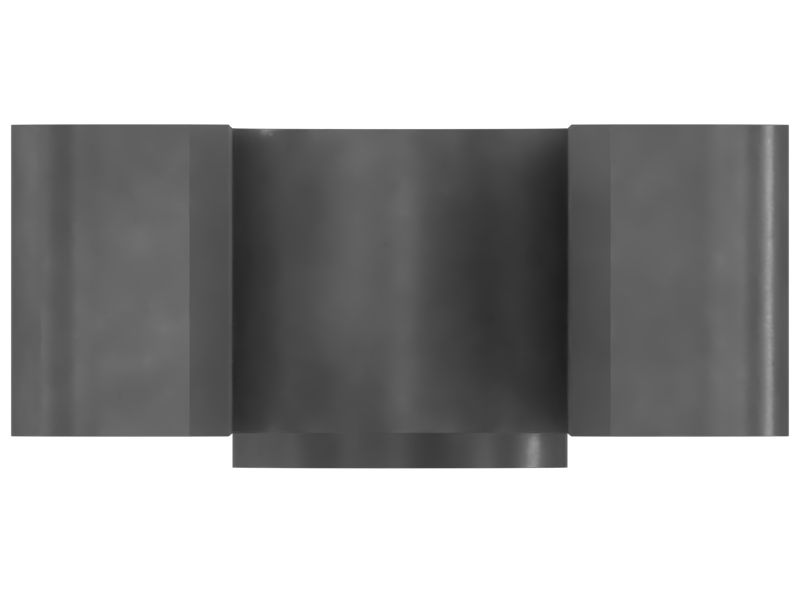

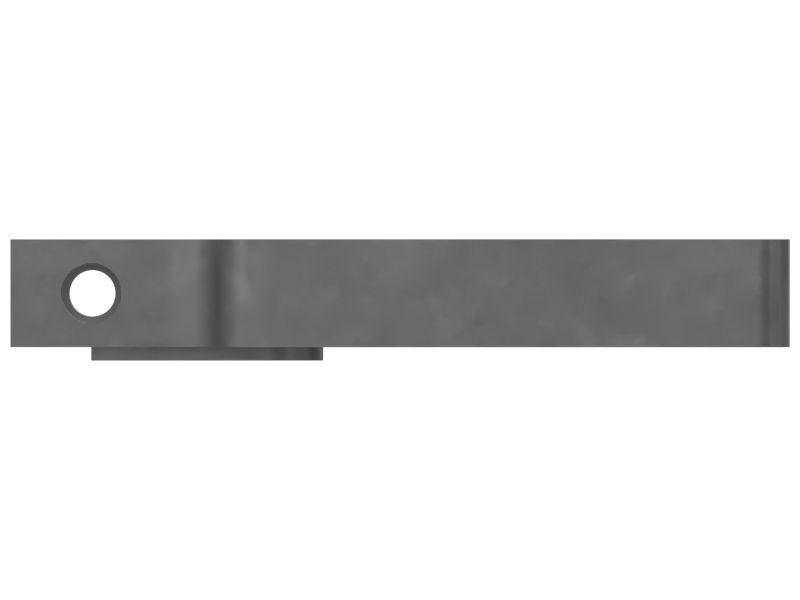

199-5670: Опорная пластина датчика положения
Опорная пластина датчика положения наклона Cat® для рычажного механизма стрелы
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 199-5670
Описание:
Опорная пластина датчика положения наклона состоит из пластин, которые приварены друг к другу для поддержки датчика углового положения рычажного механизма стрелы и для вращения вала датчика. Она имеет отверстия и пазы для установки датчика и рычажного механизма, обеспечивая правильное положение датчика и возможность вращения.
Характеристики:
• Имеет отверстие для установки крепежной детали M8 для фиксации датчика.
• Имеется отверстие для установки вращательного вала.
• Высокая прочность и износоустойчивость.
Назначение:
Опорная пластина датчика положения наклона используется для вращения датчика положения наклона рычажного механизма.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 199-5670
-
Материал: Сталь
-
Масса (кг): 0,4
-
Длина (мм): 116
-
Масса (фунты): 0,88
-
Ширина (мм): 40
-
Высота (мм): 18
-
Размер отверстия (мм): 7 (1Х), 9 (1Х)
-
Длина (дюймы): 4,57
-
Ширина (дюймы): 1,57
-
Высота (дюймы): 0,71
-
Размер отверстия (дюймы): 0,28 (1Х), 0,35 (1Х)
