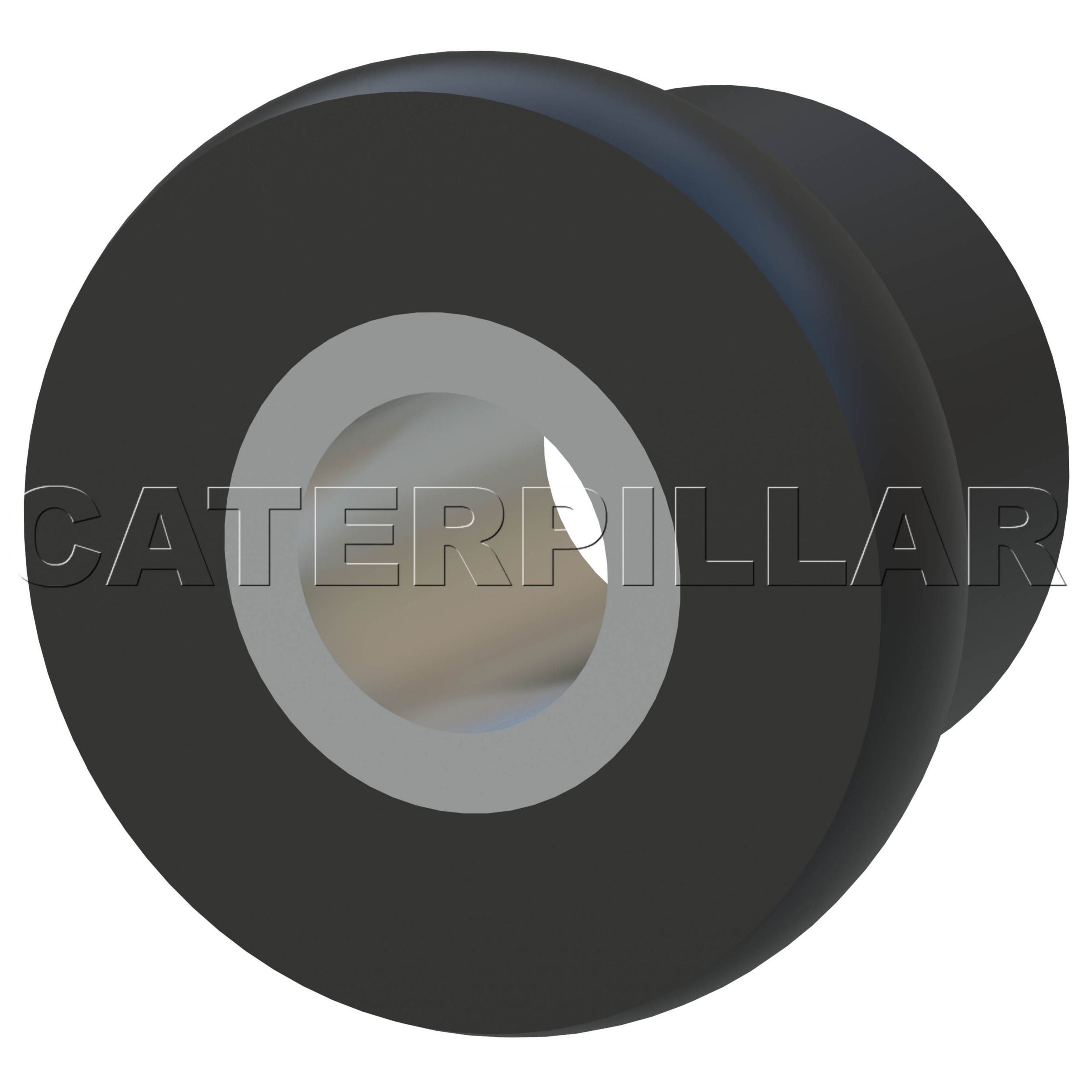

195-0683: Опора в сборе
Деформируемые опоры
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 195-0683
Описание:
Изолирующие опоры используются для установки и размещения систем и изолируют компоненты от влияния окружающих конструкций (вибрации, ударов, шума).
В деформируемых опорах используются резиновые заслонки, которые расплющиваются или расширяются при установке в опорную пластину с образованием независимой деформируемой площадки.
Характеристики:
Системы крепления Cat® предназначены для снижения механических напряжений на закрепленных компонентах для того, чтобы увеличить их срок службы, сохранить производительность и повысить комфортность работы оператора. Вся система (конструкция, выбор материала, места размещения, креплений и т. д.) оптимизирована и проверена на соответствие требованиям области применения.
Деформируемые опоры представляют собой простую цельную конструкцию. При установке следует выполнять соответствующие процедуры, чтобы обеспечить полную посадку и правильное расширение деформируемого конца.
Применение:
Деформируемые опоры используются в различных системах Cat преимущественно там, где действуют легкие и средние нагрузки, например в узлах гидролиний, баков, вентиляторов и охладителей.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 195-0683
-
Длина втулки (мм): 15,7
-
Внутренний диаметр (дюймы): 0,4
-
Длина втулки (дюймы): 0,62
-
Внешний диаметр головки (мм): 27
-
Наружный диаметр трубопровода управления (мм): 20,6
-
Габаритная длина (мм): 25,9
-
Тип крепления: Деформируемые опоры
-
Внешний диаметр головки (дюймы): 1,06
-
Наружный диаметр трубопровода управления (дюймы): 0,81
-
Стандартный размер болта (мм): M10
-
Внутренний диаметр (мм): 10,2
